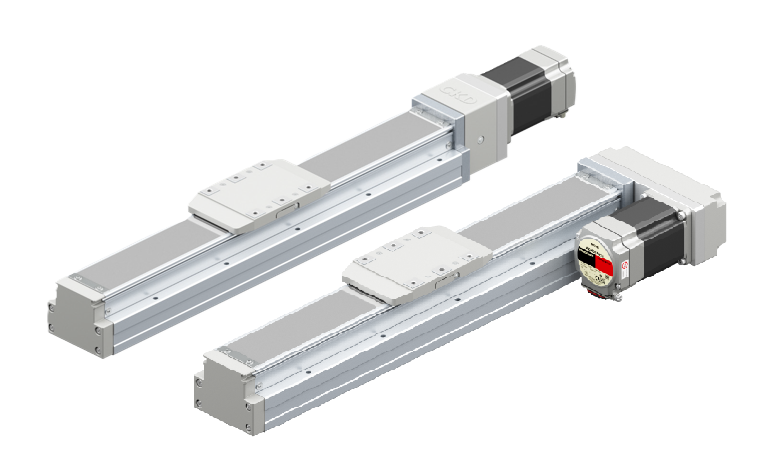

電動スライダ

ボールねじ、またはベルト・プーリーに位置
制御モーターを組み合わせた直動商品です。

ボールねじタイプは最大ストローク3000mm
ベルトタイプでは最大ストローク8500mmま
での中からお選びいただけます。商品ページ⋙
↓仕様値からタイプをクリックし詳細をご確認ください。

ベルト仕様

ST
[mm]
水平可搬
[kg]
最高速度
[mm/s]
タイプ
8500 120 3000 EGC-TB
5000 120 3000 EGC-HD-TB
2000 21 1500 ELGC-TB
1500 30 2000 ELGR-TB
1250 40 1800 ELGG-TB

ボールねじ仕様

ST
[mm]
水平可搬
[kg]
最高速度
[mm/s]
タイプ
3000 400 1333 EGC-BS
2300 400 1000 EGC-HD-BS
1200 25 1300 EZSH
850 60 800 EAS
800 120 1000 EGSK
800 55 1050 KR
790 88 2000 SKR

組付けた状態で納入します。
装置ユニット組付けサービスはこちら⋙

D.I.Y 思い通りに組付けできます。
自在組付けスライダーはこちら⋙

ボールねじ機構と組み合わせたスライダとシリンダ商品があります。ストロークは50mm~1300mmまでの商品ラインナップです。バッテリーレス機械式アブソリュートエンコーダを使用するαSTEP(アルファステップ)AZシリーズを搭載しているので、 原点センサ、リミットセンサなどの外部センサは不要ながら位置決め制御が可能です。

標準スライダ EASシリーズ:~850mmストローク、800mm/sec、水平60kg、垂直30kg、繰返し位置決め精度±0.02mm
クリーンルーム仕様スライダ EZSシリーズ: ISO規格 クラス3(FED規格クラス1相当)のクリーン度を実現
ロングストロークスライダ EZSHシリーズ:ロングストローク1300mm、1200mm/sec、水平25kg、垂直12.5kg

ボールねじ、LMガイド、サポートユニットを一体化したコンパクトかつ高剛性なスライダーです。
ノック穴、位置合わせボルト、表面処理、クリーングリス、グリースニップル付きの商品があります。バッテリーレス機械式アブソリュートエンコーダ搭載のαSTEP(アルファステップ)AZシリーズを使用し、 原点センサ、リミットセンサなどの外部センサは不要ながら位置決め制御が可能です。

詳細はこちらから»

「高速」「ロングストローク」の電動アクチュエータを「ベルト駆動」「ボールねじ駆動」からお選び頂けます。
     ベルト:最高速度:3000mm/sec、最大ストローク:8500mm
     ボールねじ:最高速度:1000mm/sec、最大ストローク:2000mm

「高強度」「高剛性」を実現する最適なフレーム断面を形成、架台の梁としても十分な剛性があります。
 リニアガイドは「シングル」と高剛性を生かした「ダブル」の2タイプがあります。
