プレスコントローラ

上位PLCやモーションコントローラを使わずに、プレスコントローラ1台のみで、モーターの駆動・測定・判定・監視・記録 のすべてを自由に構築することができるタッチパネル商品です。≫商品ページ

プレス制御も工程監視も1台で簡単構築!

省人化=自動化の流れから、プレス終了後にトレーサビリティを求められることがあります。
ロードセルで荷重を測定し良否判定、測定記録を保存するなど、上位PLCからモーションコントローラまでのシステム構築が必要になることはありませんか?

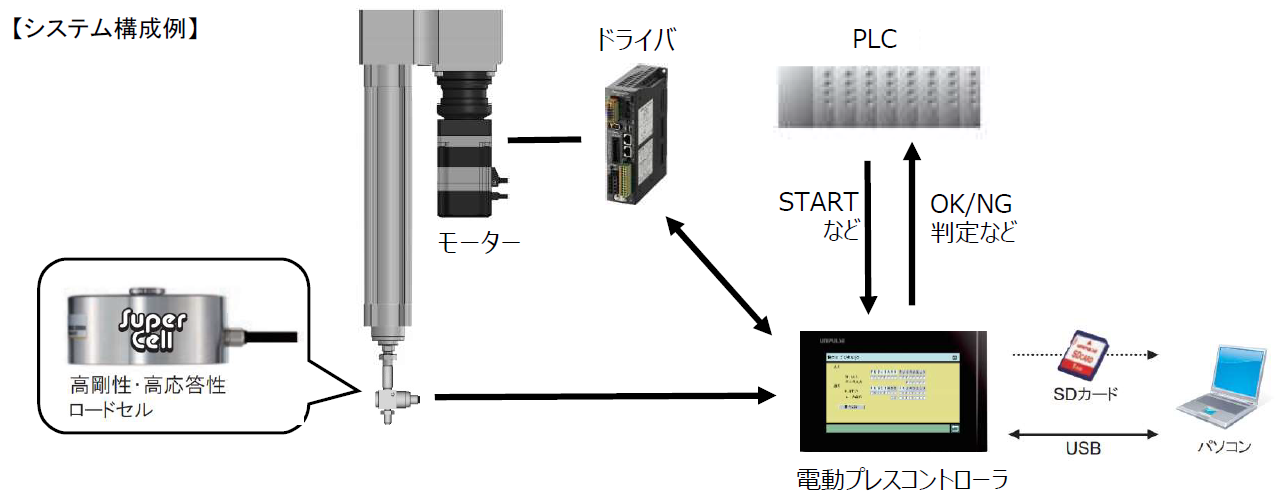

簡単にシステム構築できるプレスコントローラは、外部機器を接続し、荷重のモニタリングが可能です。

このプレスコントローラはタッチパネルにパルス列方式でモータを制御する位置決めコントローラが内蔵されています。

パルス列方式で駆動するすべてのモータを本体が駆動させ、PLCなしで連続試験を繰り返し、データを蓄積させることができます。

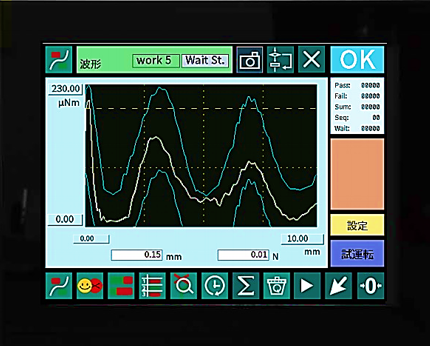

【波形表示】

本体は、ロードセルの入力とドライバからのフィードバック信号を取り込んで測定波形を表示します。タッチパネルに設定波形を入力すると、測定波形と比較して良否の判定を行うことができます。測定結果はSDカードに記録され、上位ホストにアップロードすることができます。

【仕様】

センサ入力部 ストレンゲージ入力、電圧入力、変位センサ入力
アナログモニタ出力 あり
外部信号 出力信号16点、入力信号16点
判定基準 サンプル、ピーク、ボトム、P-P、極大値、極小値、変曲点、平均値、終点変位
インターフェイス USB、EtherNet/IP、DeviceNet、CC-Link、Ethernet
電源 DC24V
寸法 299(W)x218(H)x88(D)
