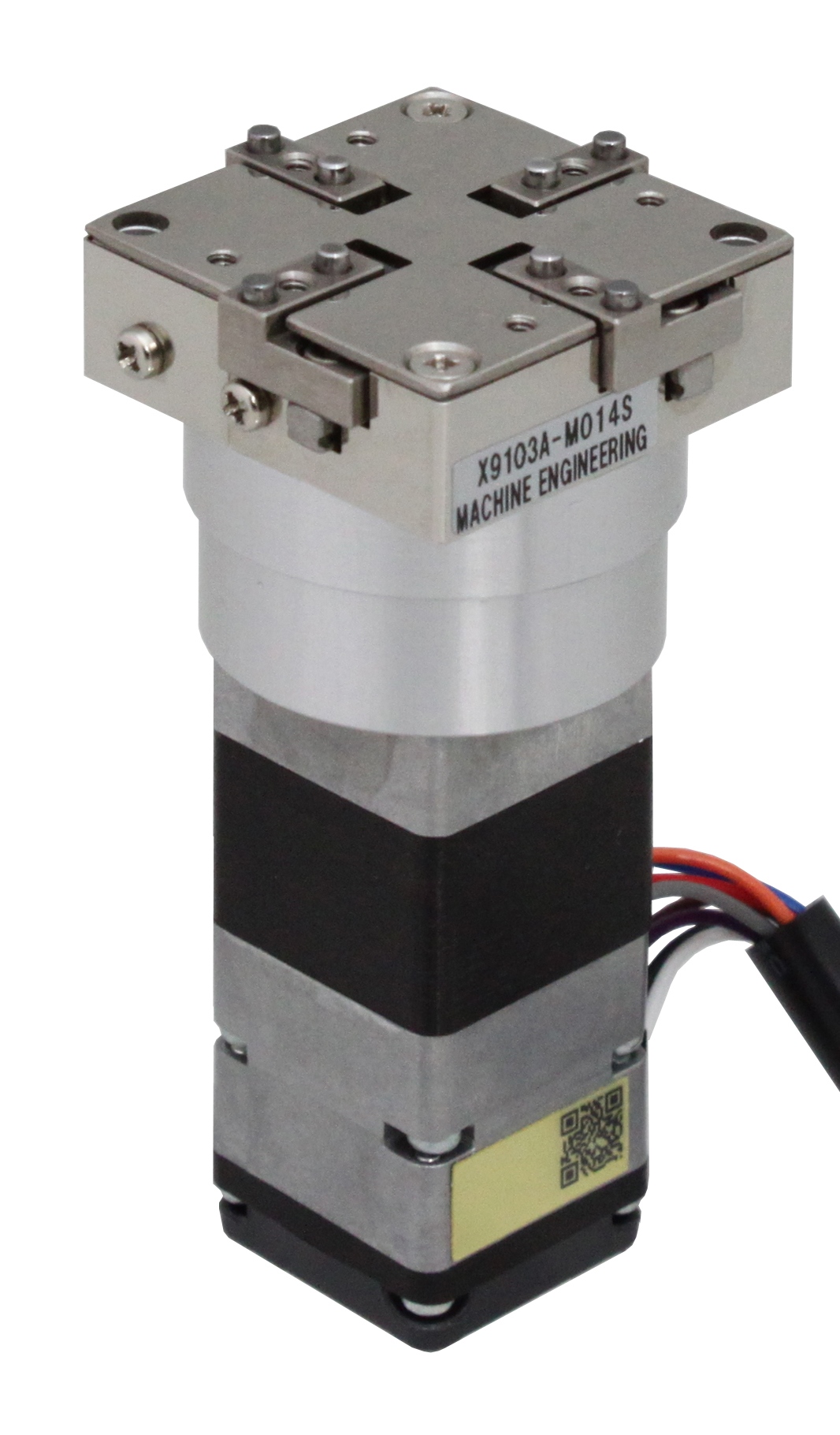

アライメントユニット
板カムを回転させて4つの詰めを同時に動かします。カム曲線に沿って爪がなめらかに動作するため、小部品を爪で寄せながら衝撃が伝わることなくセンタリングを完了させます。 内部にばねを付けて（リジットタイプ）把持力をなめらかにさせており、デリケートなワーク、異形部品のセンタリングができます。駆動源はオリエンタルモーター製αSTEP（アルファステップ） AZシリーズを採用しています。
商品ページ ⋙
この製品の取り扱いメーカー
ステッピングモータで板カムを回転させて4つの詰めを同時に動かします。カム曲線に沿って爪がなめらかに動作するため、小部品を爪で寄せながら衝撃が伝わることなくセンターリングを完了させます。
内部にばねを付けて（リジットタイプ）把持力をなめらかにさせており、デリケートなワーク、異形部品のセンタリングができます。1 サイクル0.1sec（フルストローク）の応答スピードで位置決めができます。本体にM5 ポート穴を設けてあり、ドライエア をブローすることで、本体上部角穴からの異物侵入を防止します。
| モデルNo | タイプ | 特徴 | ストローク | サイクルタイム | 駆動 | |
 |
X9103A-MO13B | リジット | 本体□30mmに必要な機能を凝縮。 コンパクトで省スペース。 小型タイプの基本機構はそのままに、本体を上側 からM3ネジで取付できるモデルです。 小型Aタイプはクローズドループ制御を実現する αSTEPモータ付モデルも用意。 |
0～3mm （片側1.5） |
0.1sec～ | 5相ステッピング （CRKシリーズ） PK513PB |
| X9113A-MO13B | バッファ | |||||
 |
X9103A-MO14S | リジット | αSTEP ARM14SBK |
|||
| X9113A-MO14S | バッファ |
