ピッチ送りコンベア

αステップAZシリーズを搭載した位置制御・速度制御可能なコンベアです。100W・200W相当を搭載し、搬送重量5kg、10kgの2種類があります。用途に合わせたアタッチメントをベルトに直接取り付けることができます。
商品ページ⋙

αステップAZシリーズを搭載した位置制御・速度制御可能なコンベアです。
・ 精度の高いピッチ送り動作に適したコンベアです。
・ 定速・定寸送り、ピッチ距離の異なる部品搬送も確実に位置決めを行い停止します。
・ 原点センサーなどセンサーは一切必要ありません。
・ 用途に合わせたアタッチメントをベルトに直接取り付けることができます。

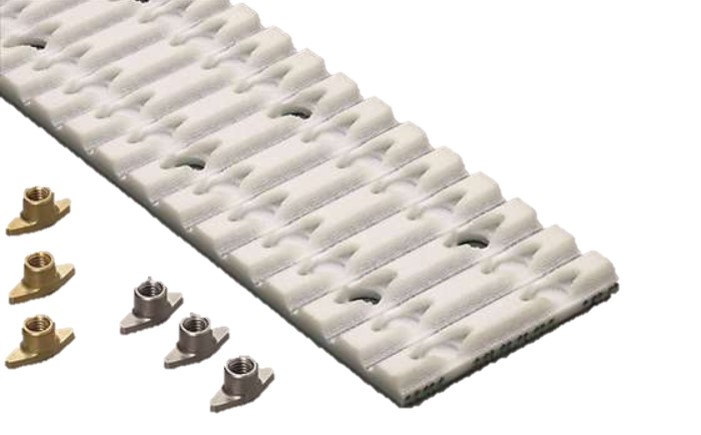

・ 搬送方向10mmピッチ、幅方向25mmピッチでアタッチメントを専用ナットで取り付ける特殊ベルトタイプです。
(ベルト専用ナットは真鍮、ステンレスの2種類から選択できます)
・ベルトは食品衛生法S34厚生省告示第370号(改正S61厚生省告示第85号)に適合。

駆動源に使用するモータは、オリエンタルモーター製αステップAZシリーズ100W・200W相当を搭載しています。

AZシリーズは、指令位置に対して実際のロータ回転位置の偏差(遅れ/進み)を偏差カウンタで演算し、演算結果から「過負荷領域」を判別することで、オープンモード/クローズドモードの制御を切り替えて、位置・速度を、監視・補正する信頼性の高いモータです。
最大の特徴はバッテリーレス アブソリュートエンコーダを搭載→バッテリー交換は不要です。
パルス列・位置決め機能内蔵ドライバや各種ネットワーク対応ドライバを選択し、上位のコントローラに合わせてお選びください。

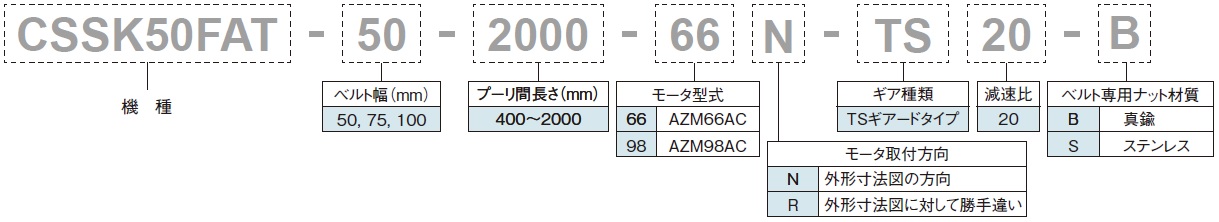

品名

■搬送重量 この商品には2種類のモータの組合せがあります。

AZM66AC-TS20搭載 5kg 減速比・モータ種の変更も可能です。
注)減速比を変更すると搬送重量、搬送速度が異なり ますのでご相談ください。
AZM98AC-TS20搭載 15kg

■繰り返し精度:±0.3mm以内 治具ピッチ精度:±0.5mm以内
■最大搬送速度:600mm/sec
■納期:受注後1か月

仕様

■コンベア本体質量(kg)

ベルト幅(mm) プーリ間長さ(mm)
400~500 501~750 751~1000 1001~1500 1501~2000
50 10.2 11.3 12.4 14.6 16.8
75 11.3 12.5 13.7 16.3 18.8
100 12.3 13.7 14.9 17.8 20.5
AZM98AC-TS20搭載時は表示のプラス1.6kgになります。

                                外形図はこちら⋙

■FATベルト仕様

搬送面材質 ウレタンゴム(白色)
歯面材質 6・6ナイロン
耐熱性 0℃~60℃
帯電防止性 X
抗張体材質 スチール(亜鉛メッキ)
歯ピッチ 10mm
ベルト厚さ 5±0.4mm


ベルトの幅(50,75,100)を選択いただき、幅方向の穴の数、長さ方向の穴の数、ナットの材質を指示してください。
加工して組付けたのち納入いたします。

STEP1➡ STEP2➡ STEP3➡ STEP4➡ STEP5➡ STEP6➡ STEP7
搬送重量
5kg,10kg
ベルト幅
50,75,100mm
ベルト長さ
400~2000mm
穴の数 ナット材質
真鍮,ステンレス
ドライバ仕様 ケーブル長さ
0.5~20m

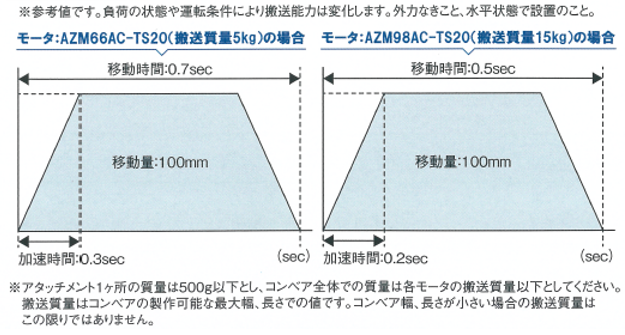

運転パターン





■組合わせドライバ

ドライバタイプ 単相100-120V 単相/三相200-240V DC24V/48V
位置決め機能内蔵タイプ AZD-AD AZD-CD AZD-KD
RS-485通信付きパルス列入力タイプ AZD-AX AZD-CX AZD-KX
パルス列入力タイプ AZD-A AZD-C AZD-K
EtherNet/IP対応 AZD-AEP AZD-CEP AZD-KEP
EtherCAT対応 AZD-AED AZD-CED AZD-KED
PROFINET対応 AZD-APN AZD-CPN AZD-KPN

*位置決め機能内蔵タイプはあらかじめ動作パターンをドライバに入力させてStart信号のみで自動運転が可能になります。詳しくはこちら⋙

組合わせるドライバ・ケーブルの詳細は
こちら⋙を参照ください。
