関連商品:AZモーター 組合わせドライバ、ケーブル、オプション品

ドライバ(単軸/多軸)

単軸ドライバ

制御機器(シーケンサ、PLCなど)にあわせてドライバをお選びいただけます。



   パルス列タイプ       位置決め機能内蔵タイプ    EtherCAT対応,EtherNet/IP対応, PROFINET対応

ドライバタイプ 単相100-120V用 単相/三相200-240V用 DC24V/48V用
ドライバ単体 パルス列タイプ AZD-A AZD-C AZD-K
位置決め機能内蔵タイプ AZD-AD AZD-CD AZD-KD
RS485通信/パルス列入力タイプ AZD-AX AZD-CX AZD-KX
EtherNet/IP対応 AZD-AEP AZD-CEP AZD-KEP
EtherCAT対応 AZD-AED AZD-CED AZD-KED
PROFINET対応 AZD-APN AZD-CPN AZD-KPN


◆パルス列入力タイプ
位置決めユニット(パルス発振器)からモーターをコントロールします。

◆位置決め機能内蔵タイプ
モーターの移動速度や位置(移動量)などを最大256点の運転データにして実行できます。上位との接続、制御はI/O、Modbus(RTU)、RS-485通信、FAネットワークいずれかでおこなえます。別売のネットワークコンバータを使用することで、CC-Link通信、MECHATROLINK通信、EtherCAT通信で制御できます。

◆RS-485通信付きパルス列入力タイプ
RS-485通信でモーターの位置、速度、トルク、アラーム、温度のモニタが可能です。

◆EtherNet/IPTM対応ドライバ
ネットワーク上からの直接制御が可能です。
上位制御機器とEtherNet/IP対応ドライバをEtherNet/IP通信ケーブル1本で接続するため、省配線を実現します。
AZシリーズEtherNet/IP™ 対応ドライバについて>>

◆EtherCAT ドライブプロファイル対応ドライバ
ネットワーク上からの直接制御が可能です。
上位制御機器とEtherCAT ドライブプロファイル対応ドライバをEtherCAT通信ケーブル1本で接続するため、省配線を実現します。
 AZシリーズEtherCATドライブプロファイル対応ドライバについて>>

◆PROFINET対応ドライバ
通信ラインにAZシリーズのモーターを追加するだけで、制御可能です。
AZシリーズPROFINET対応ドライバについて>>

多軸ドライバ(電源入力仕様:DC24/48V)

SSCNETⅢ/H、MECHATROLINK-Ⅲ、EtherCATドライブ プロファイルに対応した多軸ドライバ(2、3、4軸まで接続可能)もございます。



多軸ドライバはこちらから»

ケーブル

モーターとドライバ間の接続ケーブルセットです。
中継ケーブル(または可動中継ケーブル)を継ぎ足して接続する場合、最大2本まででご使用ください。
モーターとドライバ間の最大延長距離は20mです。
モーターから出ているモーターケーブルおよび電磁ブレーキケーブルは、ドライバに直接接続できません。ドライバに接続する場合は、接続ケーブルをお使いください。
ケーブルが繰り返し曲げ伸ばしされる場合には可動接続ケーブルをご使用ください。

●接続ケーブルのシステム構成


●ケーブルの種類

AC入力タイプ

■①接続ケーブルセット/可動接続ケーブルセット(AC電源入力用)

モーター/エンコーダ用 モーター/エンコーダ/電磁ブレーキ用
長さ 接続ケーブル 可動ケーブル
モーター/エンコーダ用 モーター/エンコーダ
/電磁ブレーキ用
モーター/エンコーダ用 モーター/エンコーダ
/電磁ブレーキ用
0.5m CC005VZF CC005VZFB CC005VZR CC005VZRB
1m CC010VZF CC010VZFB CC010VZR CC010VZRB
1.5m CC015VZF CC015VZFB CC015VZR CC015VZRB
2m CC020VZF CC020VZFB CC020VZR CC020VZRB
2.5m CC025VZF CC025VZFB CC025VZR CC025VZRB
3m CC030VZF CC030VZFB CC030VZR CC030VZRB
4m CC040VZF CC040VZFB CC040VZR CC040VZRB
5m CC050VZF CC050VZFB CC050VZR CC050VZRB
7m CC070VZF CC070VZFB CC070VZR CC070VZRB
10m CC100VZF CC100VZFB CC100VZR CC100VZRB
15m CC150VZF CC150VZFB CC150VZR CC150VZRB
20m CC200VZR CC200VZFB CC200VZR CC200VZRB

■②中継ケーブルセットモーター側/可動中継ケーブルセットモーター側(AC電源入力用)


ご注意:モーターとドライバ間の最大延長距離は20mです(合計2本まで)

モーター/エンコーダ用 モーター/エンコーダ/電磁ブレーキ用
長さ 接続ケーブル 可動ケーブル
モーター/エンコーダ用 モーター/エンコーダ
/電磁ブレーキ用
モーター/エンコーダ用 モーター/エンコーダ
/電磁ブレーキ用
1m CC010VZFT CC010VZFBT CC010VZRT CC010VZRBT
2m CC020VZFT CC020VZFBT CC020VZRT CC020VZRBT
3m CC030VZFT CC030VZFBT CC030VZRT CC030VZRBT
5m CC050VZFT CC050VZFBT CC050VZRT CC050VZRBT
7m CC070VZFT CC070VZFBT CC070VZRT CC070VZRBT
10m CC100VZFT CC100VZFBT CC100VZRT CC100VZRBT
15m CC150VZFT CC150VZFBT CC150VZRT CC150VZRBT

DC入力タイプ


■①接続ケーブルセット/可動接続ケーブルセット(DC電源入力用)

モーター/エンコーダ用
(取付角寸法20mm、28mm用)
モーター/エンコーダ用
(取付角寸法42mm、60mm用)
モーター/エンコーダ/電磁ブレーキ用
(取付角寸法42mm、60mm用)
長さ 適用モーター:取付角寸法20mm、28mm 長さ 適用モーター:取付角寸法42mm、60mm
接続ケーブル 可動接続ケーブル 接続ケーブル 可動接続ケーブル
モーター/エンコーダ用 モーター/エンコーダ用 モーター/エンコーダ用 モーター/エンコーダ
/電磁ブレーキ用
モーター/エンコーダ用 モーター/エンコーダ
/電磁ブレーキ用
0.5m CC005VZ2F2 CC005VZ2R2 0.5m CC005VZF2 CC005VZFB2 CC005VZR2 CC005VZRB2
1m CC010VZ2F2 CC010VZ2R2 1m CC010VZF2 CC010VZFB2 CC010VZR2 CC010VZRB2
1.5m CC015VZ2F2 CC015VZ2R2 1.5m CC015VZF2 CC015VZFB2 CC015VZR2 CC015VZRB2
2m CC020VZ2F2 CC020VZ2R2 2m CC020VZF2 CC020VZFB2 CC020VZR2 CC020VZRB2
2.5m CC025VZ2F2 CC025VZ2R2 2.5m CC025VZF2 CC025VZFB2 CC025VZR2 CC025VZRB2
3m CC030VZ2F2 CC030VZ2R2 3m CC030VZF2 CC030VZFB2 CC030VZR2 CC030VZRB2
4m CC040VZ2F2 CC040VZ2R2 4m CC040VZF2 CC040VZFB2 CC040VZR2 CC040VZRB2
5m CC050VZ2F2 CC050VZ2R2 5m CC050VZF2 CC050VZFB2 CC050VZR2 CC050VZRB2
7m CC070VZ2F2 CC070VZ2R2 7m CC070VZF2 CC070VZFB2 CC070VZR2 CC070VZRB2
10m CC100VZ2F2 CC100VZ2R2 10m CC100VZF2 CC100VZFB2 CC100VZR2 CC100VZRB2
15m CC150VZ2F2 CC150VZ2R2 15m CC150VZF2 CC150VZFB2 CC150VZR2 CC150VZRB2
20m CC200VZ2F2 CC200VZ2R2 20m CC200VZF2 CC200VZFB2 CC200VZR2 CC200VZRB2


■②
中継ケーブルセットモーター側/可動中継ケーブルセットモーター側(DC電源入力)

ご注意:モーターとドライバ間の最大延長距離は20mです(合計2本まで)

モーター/エンコーダ用
(取付角寸法20mm、28mm用)
モーター/エンコーダ用
(取付角寸法42mm、60mm用)
モーター/エンコーダ/電磁ブレーキ用
(取付角寸法42mm、60mm用)
長さ 適用モーター:取付角寸法20mm、28mm 長さ 適用モーター:取付角寸法42mm、60mm
接続ケーブル 可動接続ケーブル 接続ケーブル 可動接続ケーブル
モーター/エンコーダ用 モーター/エンコーダ用 モーター/エンコーダ用 モーター/エンコーダ
/電磁ブレーキ用
モーター/エンコーダ用 モーター/エンコーダ
/電磁ブレーキ用
1m CC010VZ2FT CC010VZ2RT 1m CC010VZFT CC010VZFBT CC010VZRT CC010VZRBT
2m CC020VZ2FT CC020VZ2RT 2m CC020VZFT CC020VZFBT CC020VZRT CC020VZRBT
3m CC030VZ2FT CC030VZ2RT 3m CC030VZFT CC030VZFBT CC030VZRT CC030VZRBT
5m CC050VZ2FT CC050VZ2RT 5m CC050VZFT CC050VZFBT CC050VZRT CC050VZRBT
7m CC070VZ2FT CC070VZ2RT 7m CC070VZFT CC070VZFBT CC070VZRT CC070VZRBT
10m CC100VZ2FT CC100VZ2RT 10m CC100VZFT CC100VZFBT CC100VZRT CC100VZRBT
15m CC150VZ2FT CC150VZ2RT 15m CC150VZFT CC150VZFBT CC150VZRT CC150VZRBT

入出力信号用ケーブル

各種ドライバと、上位システムを接続するケーブルです。
①コネクタ付タイプ ②汎用タイプ ③コネクタ-端子台変換ユニットより、お選びいただけます。

■①コネクタ付タイプ(リード線心数:24)
・多心シールドタイプケーブル ・片側バラ線 ・シールドしやすい丸端子アース線付

長さ 品名
0.5m CC24D005C-1
1m CC24D010C-1
2m CC24D020C-1

■②汎用タイプ
・シールドタイプケーブル ・両側バラ線 ・シールドしやすい丸端子アース線付 ・ご使用になる機能に合わせてリード線心数を選択可能

長さ リード線心数:6 リード線心数:10 リード線心数:12 リード線心数:16
0.5m CC06D005B-1 CC10D005B-1 CC12D005B-1 CC16D005B-1
1m CC06D010B-1 CC10D010B-1 CC12D010B-1 CC16D010B-1
1.5m CC06D015B-1 CC10D015B-1 CC12D015B-1 CC16D015B-1
2m CC06D020B-1 CC10D020B-1 CC12D020B-1 CC16D020B-1

■③コネクター端子台変換ユニット(種類:24極)
 ドライバと上位コントローラやセンサを端子台で接続できる変化ユニットです。
 (適用ドライバ:位置決め機能内蔵タイプ/RS-485通信付きパルス列入力タイプ/パルス列入力タイプ)
・シールドしやすい丸端子アース線付 ・ドライバ信号名がひと目で分かる信号名表示プレートを付属 ・DINレール取付可能

長さ 品名
0.5m CC24T05E
1m CC24T10E

RS-485通信用ケーブル

ドライバ同士の接続、またはドライバとネットワークコンバータの接続に使うケーブルです。

長さ 品名 適用ドライバ
0.1m CC001-RS4 DC電源入力ドライバ
0.25m CC002-RS4 AC電源入力ドライバ/DC電源入力ドライバ

FLEX用通信ケーブル

FLEX対応製品をRS-485でModbus制御する場合の各種機器への接続に便利なケーブルです。
ケーブルの一端をバラ線にした汎用タイプとシュナイダーエレクトリックホールディングス株式会社や発紘電機株式会社製のプログラマブル表示器に直接接続できる専用タイプをご用意しています。
■①汎用タイプ(汎用タイプ ※終端抵抗は添付されています。)

長さ 品名
2m CC02FLT
5m CC05FLT

■②専用タイプ

種類 長さ 品名

   シュナイダーエレクトリックホールディングス株式会社          GP3000シリーズ COM1用、LT3000シリーズ            GP4000シリーズ COM1、COM2、RS-485用

2m CC02FLT2
5m CC05FLT2

    シュナイダーエレクトリックホールディングス株式会社           GP3000シリーズ COM2

2m CC02FLT3
5m CC05FLT3
発紘電機株式会社 V8シリーズ MJ1、MJ2用 2m CC02FLT4
5m CC05FLT4
シュナイダーエレクトリックホールディングス株式会社 LT4000Mシリーズ用 2m CC02FLT5
5m CC05FLT5

DC電源用ケーブル

ドライバとDC電源を接続するケーブルです。

長さ 品名
0.5m CC02D005-3
1m CC02D010-3
1.5m CC02D015-3
2m CC02D020-3
5m CC02D050-3

カップリング

軸穴径D1/D2より、最適なカップリングをお選びいただけます。

NBK(鍋屋バイテック会社)
XGT2シリーズは、両側のアルミニウムハブを高減衰能ゴムで成形した完全一体構造です。
位置決め時の残留振動を抑制し、生産性向上・品質向上に貢献します。

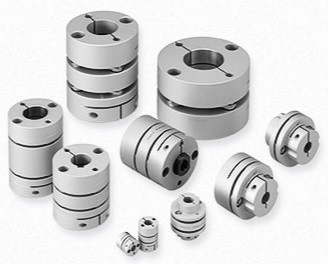

三木プーリ
小型軽量のSFCシリーズは、ハブの材質に高力アルミ合金を採用しており、ねじれ方向に硬く、こじり方向・段違い方向・軸方向にやわらかい性質を持っています。

ギヤなしモーター用カップリング

品名 メーカー タイプ 締結方式 軸穴径D1
mm
軸穴径D2
mm
外径
mm
常用トルク
N・m
ねじり剛性
N・m/rad
許容偏心
mm
XGT2-15C-4-4 NBK 高減衰能ゴム クランピング 4 4 15 1.1 110 0.15
SFC-010SA2-4B-4B 三木プーリ 金属板ばね
シングルエレメント
シングルクランプ 4 4 19 1 1400 0.02
XGT2-15C-4-5 NBK 高減衰能ゴム クランピング 4 5 15 1.1 110 0.15
SFC-010SA2-4B-5B 三木プーリ 金属板ばね
シングルエレメント
シングルクランプ 4 5 19 1 1400 0.02
XGT2-15C-4-6 NBK 高減衰能ゴム クランピング 4 6 15 1.1 110 0.15
SFC-010SA2-4B-6B 三木プーリ 金属板ばね
シングルエレメント
シングルクランプ 4 6 19 1 1400 0.02
XGT2-19C-5-5 NBK 高減衰能ゴム クランピング 5 5 19 2.1 240 0.15
SFC-010SA2-5B-5B 三木プーリ 金属板ばね
シングルエレメント
シングルクランプ 5 5 19 1 1400 0.02
XGT2-19C-5-6 NBK 高減衰能ゴム クランピング 5 6 19 2.1 240 0.15
SFC-010SA2-5B-6B 三木プーリ 金属板ばね
シングルエレメント
シングルクランプ 5 6 19 1 1400 0.02
XGT2-19C-5-8 NBK 高減衰能ゴム クランピング 5 8 19 2.1 240 0.15
XGT2-19C-6-6 NBK 高減衰能ゴム クランピング 6 6 19 2.1 240 0.15
SFC-010SA2-6B-6B 三木プーリ 金属板ばね
シングルエレメント
シングルクランプ 6 6 19 1 1400 0.02
XGT2-19C-6-8 NBK 高減衰能ゴム クランピング 6 8 19 2.1 240 0.15
SFC-010SA2-6B-8B 三木プーリ 金属板ばね
シングルエレメント
シングルクランプ 6 8 19 1 1400 0.02
品名 メーカー タイプ 締結方式 軸穴径D1
mm
軸穴径D2
mm
外径
mm
常用トルク
N・m
ねじり剛性
N・m/rad
許容偏心
mm
SFC-020SA2-8B-8B 三木プーリ 金属板ばね
シングルエレメント
シングルクランプ 8 8 26 2 3700 0.02
XGT2-27C-8-8 NBK 高減衰能ゴム クランピング 8 8 27 4 400 0.15
SFC-020SA2-8B-10B 三木プーリ 金属板ばね
シングルエレメント
シングルクランプ 8 10 26 2 3700 0.02
XGT2-27C-8-10 NBK 高減衰能ゴム クランピング 8 10 27 4 400 0.15
SFC-020SA2-10B-10B 三木プーリ 金属板ばね
シングルエレメント
シングルクランプ 10 10 26 2 3700 0.02
XGT2-27C-10-10 NBK 高減衰能ゴム クランピング 10 10 27 4 400 0.15
SFC-020SA2-10B-11B 三木プーリ 金属板ばね
シングルエレメント
シングルクランプ 10 11 26 2 3700 0.02
XGT2-27C-10-12 NBK 高減衰能ゴム クランピング 10 12 27 4 400 0.15
XGT2-27C-14-14 NBK 高減衰能ゴム クランピング 14 14 27 4 400 0.15
SFC-025SA2-14B-14B 三木プーリ 金属板ばね
シングルエレメント
シングルクランプ 14 14 29 4 5600 0.02
XGT2-30C-14-15 NBK 高減衰能ゴム クランピング 14 15 30 6.3 590 0.2

ギヤ付きモーター用カップリング

品名 メーカー タイプ 締結方式 軸穴径D1
mm
軸穴径D2
mm
外径
mm
常用トルク
N・m
ねじり剛性
N・m/rad
許容偏心
mm
MOR-26CK-6-6 NBK オルダム クランピング+キー 6 6 26 6 300 1.5
MOR-26CK-6-8 NBK オルダム クランピング+キー 6 8 26 6 300 1.5
MOR-26CK-6-10 NBK オルダム クランピング+キー 6 10 26 6 300 1.5
MOR-38CK-10-10 NBK オルダム クランピング+キー 10 10 38 28 300 2.5
MJT-40CK-RD-10-10 NBK ジョー クランピング+キー 10 10 40 17 300 0.1
MOR-38CK-10-12 NBK オルダム クランピング+キー 10 12 38 28 300 2.5
MJT-40CK-RD-10-12 NBK ジョー クランピング+キー 10 12 40 17 300 0.1
MOR-38CK-10-15 NBK オルダム クランピング+キー 10 15 38 28 300 2.5
MJT-40CK-RD-10-15 NBK ジョー クランピング+キー 10 15 40 17 300 0.1
MOR-38CK-12-12 NBK オルダム クランピング+キー 12 12 38 28 300 2.5
MOR-38CK-12-14 NBK オルダム クランピング+キー 12 14 38 28 300 2.5
MOR-38CK-12-15 NBK オルダム クランピング+キー 12 15 38 28 300 2.5
品名 メーカー タイプ 締結方式 軸穴径D1
mm
軸穴径D2
mm
外径
mm
常用トルク
N・m
ねじり剛性
N・m/rad
許容偏心
mm
MOR-45CK-15-15 NBK オルダム クランピング+キー 15 15 45 30 300 3
MOR-45CK-15-18 NBK オルダム クランピング+キー 15 18 45 30 300 3
MOR-45CK-15-20 NBK オルダム クランピング+キー 15 20 45 30 300 3
MJT-40CK-RD-16-16 NBK ジョー クランピング+キー 16 16 40 17 300 0.1
MJT-55CK-RD-16-18 NBK ジョー クランピング+キー 16 18 55 60 300 0.1
MJT-55CK-RD-16-20 NBK ジョー クランピング+キー 16 20 55 60 300 0.1
MJT-55CK-RD-18-18 NBK ジョー クランピング+キー 18 18 55 60 300 0.1
MJT-55CK-RD-18-20 NBK ジョー クランピング+キー 18 20 55 60 300 0.1
MJT-55CK-RD-18-25 NBK ジョー クランピング+キー 18 25 55 60 300 0.1
MJT-65CK-RD-19-19 NBK ジョー クランピング+キー 19 19 65 160 300 0.1
MJT-65CK-RD-19-20 NBK ジョー クランピング+キー 19 20 65 160 300 0.1
MJT-55CK-RD-19-22 NBK ジョー クランピング+キー 19 22 55 60 300 0.1
MJT-55CK-RD-19-24 NBK ジョー クランピング+キー 19 24 55 60 300 0.1
MJT-65CK-RD-19-25 NBK ジョー クランピング+キー 19 25 65 160 300 0.1
品名 メーカー タイプ 締結方式 軸穴径D1
mm
軸穴径D2
mm
外径
mm
常用トルク
N・m
ねじり剛性
N・m/rad
許容偏心
mm
MJT-65CK-RD-22-22 NBK ジョー クランピング+キー 22 22 65 160 300 0.1
MJT-65CK-RD-22-25 NBK ジョー クランピング+キー 22 25 65 160 300 0.1
MJT-65CK-RD-22-30 NBK ジョー クランピング+キー 22 30 65 160 300 0.1
MJT-80CK-RD-24-24 NBK ジョー クランピング+キー 24 24 80 325 300 0.1
MJT-80CK-RD-24-25 NBK ジョー クランピング+キー 24 25 80 325 300 0.1
MJT-80CK-RD-24-30 NBK ジョー クランピング+キー 24 30 80 325 300 0.1
MJT-95CK-RD-25-25 NBK ジョー クランピング+キー 25 25 95 450 300 0.1
MJT-95CK-RD-25-28 NBK ジョー クランピング+キー 25 28 95 450 300 0.1
MJT-95CK-RD-25-30 NBK ジョー クランピング+キー 25 30 95 450 300 0.1
