流量センサ

フローセンサSFAHは圧縮空気および非腐食性ガスのモニタに適した圧力センサです。コンパクトなデザインのため多くの産業分野で使用できます。伝熱法により測定を行い、バイパス 構造により粒子や水分による障害の影響を受けにくくなっています。流量値は切換信号またはアナログ信号として、あるいはIO-Link®を介して接続された制御システムに転送されます。商品ページ⋙

流量センサーは、気体から液体まであらゆる流体の流量を測定する検出計です。流体回路に組み込まれている流量センサーですが、パイプ内を流れる水の流量を監視調査するための流量センサーや、ガスの流れを測定、調整する流量センサーなど身近なところでも活用されています。 水や空気などに限らず、半導体製造現場などで使用されるエッチングガスなど、特殊なガスに対応した流量センサーもあります。 一方で、適切な流量センサーを選定しないと、正しい流量が計測できないだけでなく、流量の過小評価は流路の破裂などにもつながるため、流体制御が必要な場面ではほぼ間違いなく1つは使用されています。

SFAH
8種類の流量測定範囲

高い動的応答性
簡単設置/簡単操作
選べる出力

 カタログ

フローセンサSFAHは圧縮空気および非腐食性ガスのモニタに適した圧力センサです。コンパクトなデザインのため多くの産業分野で使用できます。 伝熱法により測定を行い、バイパス構造により粒子や水分による障害の 影響を受けにくくなっています。流量値は切換信号またはアナログ信号として、あるいはIO-Link®を介して接続された制御システムに転送され ます。8種類の流量測定範囲0.002 l/min~200 l/min 高い動的応答性(1:50) 一方向または双方向で利用可能 コンパクトサイズ20x58mm 保護等級IP40
8種の流量範囲, 認証 RCMマーク, CEマーク, EU EMC指令準拠, 材質 RoHS対応, 測定変数 質量流量, 積算流量 流れ方向 ,双方向 または一方向, 測定原理 サーマル式, 測定方法 伝熱法, 作動圧力範囲 MPa -0.09~1.0, 作動流体 窒素 ろ過圧縮空気(調質クラスISO 8573-1:2010[6:4:4]), 流体温度範囲 0~50℃ 使用周囲温度範囲 0~50℃, 定格温度 23℃

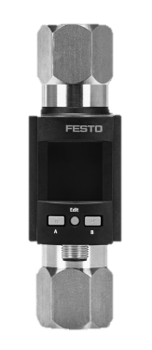

SFAW
簡単設置
大型バックライトLCD
簡単操作
簡単設置

 カタログ

SFAWは工業用パイプやターミナル内の液体の流速、量、温度の測定と監視用に設計されています。流量と積算量は流速から計算します。スイッチング出力はスレッショルド値または範囲の監視のためコンフィグレーション可能です。出力はPNPまたはNPN、NOまたはNCを設定できます。IO-Link インタフェース経由でプロセス値の書き出し、パラメータの変更や追加デバイスへの転送が可能です。1台で、流量表示、流体温度表示、流量や温度のスイッチング出力とアナログ値出力を現場で設定可能です。
PNP/NPN, NCまたはNO, 電流 4~20mA, 電圧出力1~5V, 0~10V, 認証 RCMマーク c UL us - 認証(OL), CEマーク, EU EMC指令準拠, 材質 RoHS対応, 測定変数 流量, 温度, 流れ方向 一方向 P1 → P2, 流量測定原理 ボルテックス, 温度測定原理 PT1000, 流量測定範囲 1.8~32 5~100 l/min 温度測定範囲 0~90℃, 使用圧力範囲0~1.2 MPa :40°C時max.1.2MPa/100°C時max.0.6MPa, 最大負荷圧力 4.0 MPa, 作動流体 液体, 中性液体, 水, 流体温度範囲0~90 ℃, 使用周囲温度範囲 0~50 ℃, 定格温度 23 ℃

SFAB
QSコネクタ設置
5つの測定範囲
最大量200 l/min
270°回転ディスプレイ

 カタログ

SFABは非常にコンパクトな設計によって設置場所を選びません。流量条件が変動する場合や不確実な場合でも、非常に広い測定範囲により正確な情報を提供します。センサは1:100の高い動的応答性により、広い測定範囲に対応。流量を簡単かつ確実に読み取ります。大型のバックライト付LCDディスプレイにより操作上の安全性を高め、流量や消費量の読み取りが簡単。測定範囲外で点滅表示で警告。スレッショルド値を下回るまたは上回る値は離れた場所から特定可能。センサがアクセスできない場所はディスプレイの色変化で特定可能
5種の流量測定範囲, アナログ出力0〜10V, アナログ出力4〜20mA, 認証 C-Tick(オーストラリア認証) c UL us - 認証(OL), CEマーク, EU EMC指令準拠 EU防爆指令(ATEX)準拠, 材質 RoHS対応, 測定変数 流量, 消費量, 流れ方向 一方向 P1 → P2, 測定原理 サーマル式, 使用圧力範囲 0~1.0MPa 定格圧力 0.6MPa 作動流体 圧縮空気 (調質クラスISO 85731:2010 [6:4:4]) 圧縮空気 (調質クラスISO 85731:2010 [7:4:4]), 流体温度範囲 0~50℃, 使用周囲温度範囲 0~50℃, 定格温度  23℃

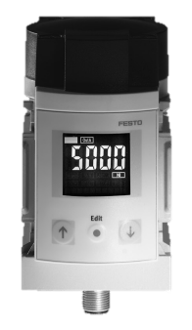

SFAM
簡単設置
ワンタッチコネクタ
多彩な取付方法
エア消費、流量表示切換

 カタログ

このセンサはモジュール式のフローセンサで、スタンドアロン型ユニットとして でも、MSシリーズのサービスユニットのコンビネーションとしてでも使用可能です。1:100の高い動的応答性により、指定の精度で広い測定範囲をカバーします。 流量の状態が変動する場合や不確実な場合でも正確な情報を提供することが可能です。大型のバックライト付LCDディスプレイにより操作上の安全性を高め、流量や消費量の読み取りが簡単で測定範囲外になると点滅表示で警告します。スレッショルド値を下回るまたは上回る値は離れた場所から特定可能、センサがアクセスできない場所にある場合はディスプレイの色変化で特定可能できます。
5種の流量範囲, 使用温度範囲: 0~50°C, 使用圧力範囲: 0~1.6MPa, 認証 C-Tick(オーストラリア認証) UL認証(OL), CEマーク, EU EMC指令準拠, 材質 RoHS対応, ATEXガスカテゴリ II 3G, ガス防爆タイプ Ex nA IIC T5 X Gc, ATEX粉塵カテゴリ II 3D, 粉塵防爆タイプ Ex tc IIIB T80°C X Dc IP54, 定格防爆温度 0°C ≦ Ta ≦ 50°C, CEマーク(適合宣言書参照) EU防爆指令(ATEX)準拠, 作動流体 圧縮空気(調質クラスISO 8573-1:2010[7:4:4]) 窒素 無給油, 流体温度範囲0~50 ℃, 使用周囲温度範囲 0~50 ℃, 定格温度 23 ℃
