FESTO 電動シリンダ(ボールねじ)

ダミーイメージ

【 特 徴 】
 ■ 高速・ロングストロークタイプ
    最高速度:~1000mm/sec、最大ストローク:~1500mm
    最大推力:~17000N

 ■ コンパクトタイプ「ガイドレール付」
    最高速度:~600mm/sec 最大ストローク:~200mm
  最大推力:~250N



高速・ロングストロークタイプ

■概要
 ・最大ストローク1500mm
 ・最高速度1000mm/s
 ・最大推力17000N
 ・3種類のボールネジリードで最適な推力と速度のバランス選択可能
 ・高剛性・高精度

■超高推力シリンダ

ダミーイメージ

新たに⼩型3サイズが加わり、□45〜□110まで全6サイズをラインアップ。 最も⼤きいサイズの ESBF100はΦ40のボールねじを採⽤し、14800N(約1.5t)の
定格推⼒を発揮します。 さらに短時間であれば最⼤17000N の推⼒を出すことができます。 圧⼊やカシメなどの⽤途に最適な電動シリンダです。

定格推力14800N、最大推力17000N

サイズ 32 40 50 63 80 100
定格推力[N] 200 1000 2000 6750 7800 14800
最大推力[N] 800 3000 5000 7000 12000 17000

■高可搬質量

外付けガイドと併⽤で駆動軸として使⽤する場合、⽔平軸使⽤で1700kg、 垂直軸使⽤で500kg の搬送が可能。

サイズ 32 40 50 63 80 100
水平可搬質量[kg] 80 300 500 700 1200 1700
垂直可搬質量[kg] 12 60 100 120 200 500

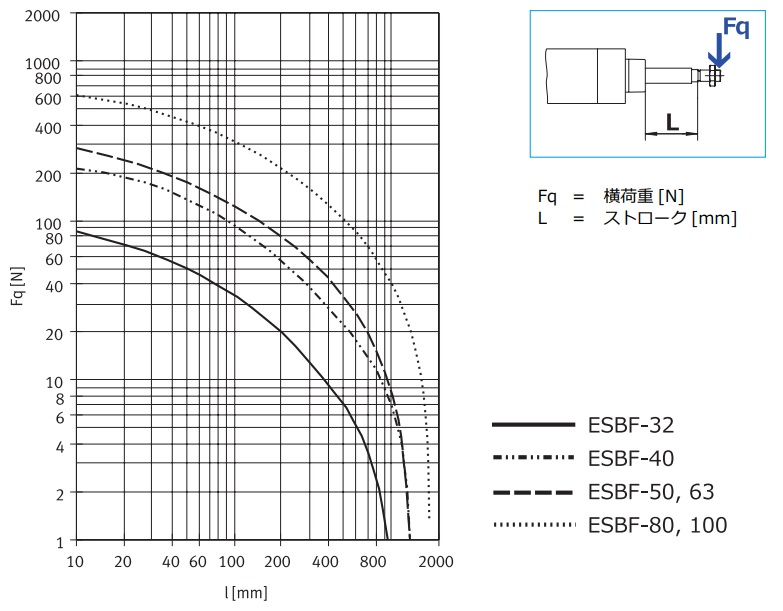

■ストローク vs. 横荷重



ラインアップ

シリーズ サイズ ストローク
【mm】
最高速度
【mm/sec】
最大推力
【N】
繰返し位置決め精度
【mm】
標準タイプ ESBF-BS   32 30 ~ 800 ~500 ~800 ±0.01
40 30 ~ 800 ~ 800 ~ 3000 ±0.01
50 30 ~ 1000 ~ 1000 ~ 5000 ±0.01
63 30 ~ 1200 ~ 417 ~ 7000 ±0.01
80 30 ~ 1500 ~ 533 ~ 12000 ±0.01
100 30 ~ 1500 お問い合わせ下さい
コンパクトタイプ EGSC-BS   25 25 ~ 70 ~ 400 ~ 20 ±0.015
32 25 ~ 100 お問い合わせ下さい
45 25 ~ 150 ~ 600 ~ 120 ±0.015
60 50 ~ 200 ~600 ~250 ±0.015

                  ←Webショップで仕様値比較ができます。

ドライバは別売りです。5種類のドライバと組み合わせが可能です。組合わせるドライバに関する詳細についてはこちらを参照ください。

HINT:推力40Nから200kNまで、5メーカー29製品の推力xストローク比較表をご覧いただけます。こちらをクリック⋙

■オプション
ESBF-BSシリーズ用 力センサSKDA
ESBF-BSシリーズのロッド先端に簡単に取り付け可能な力センサです。



・サイズ 0.8, 1.5, 4, 7, 12, 17
・標準推力 1~25kN
・出力信号 4~20mA
・測定精度  <0.5% FS

上位PLCやモーションコントローラを使わずに、プレスコントローラ1台のみで、モーターの駆動・測定・判定・監視・記録 のすべてを自由に構築することができる
タッチパネル商品です。≫商品ページ

動画:ESBF-BS-40-200-10P+MMAOAZM66AC  超低速運転! 0.1mm/sec

コンパクトタイプ「ガイドレール付」

ダミーイメージ

EGSC-BSシリーズ  オリエンタルモーター製AZシリーズモーターに組付け可能なコンパクト電動シリンダ(ボールねじ)です。

シリンダサイズ(幅):25mm、45mm、60mm
ストローク:25mm~200mm
最大可搬質量:10kg、
最高速度:600mm/sec、
繰返し位置決め精度:±0.015mm/sec



■特徴
AZシリーズはバッテリーレスアブソリュートエンコーダを搭載しているので外部センサーを必要としません。
組付けてすぐに使用できますし、センサーなどのメンテナンスも不要です。
シリンダ、モーター、取付キットはそれぞれ別売りです。AZシリーズではないモーターとの組合せも可能です。取付キット品名が異なりますのでご相談ください。

■シリンダ品名の見方



■仕様

 シリンダサイズ 25 45 60
 組合わせモーター AZM24AK (*1) AZM46タイプ AZM66タイプ AZM69タイプ
 ストローク(mm) 25,50,75 25,50,75,100,125,150 50,75,100,125,150,200
 搬送質量(kg) (水平) 6 10
             (垂直) 不可 6 10
 推力(N) 20 120 250
 最高速度(mm/s) 390 600 530 (*2) 600 (*3)
  繰り返し位置決め精度(mm) ±0.015
 取付キット品名  EAMM-A-V20-28AA  EAMM-A-V32-42AB  EAMM-A-T42-60AB

*AZシリーズモーターを組み合わせた際の仕様値になります。

*最大加速度は3m/s2でお使いください。

*1 AZM24AKモーターとの組み合わせドライバは、DC電源のみになります

*2 530/sは水平搬送時の仕様値です。垂直搬送時は370/s推力でご使用の場合は270/sになります。
*3 600/sは水平搬送時の仕様値です。垂直搬送時460/s推力でご使用の場合370/sになります。

*上下駆動(垂直軸)でお使いになる場合は、電磁ブレーキ付モーターとの組み合わせでお使いください。無励磁状態でシリンダが下降する恐れがあります。
取付キットの概要:本体とモータを組付けるための取付キットです。(別売り)

■ご使用に際して

①コンパクト電動シリンダのサイズ、搬送質量とストロークをお選びください。Webショップで仕様値比較ができます。

②ドライバは別売りです。5種類のドライバと組み合わせが可能です。組合わせるドライバに関する詳細についてはこちらを参照ください。

③シリンダとモーターを組付ける取付キットをお選びください。

■CADデータ
*右クリックでリンク先に保存して使用ください。

ストローク
サイズ モーター 取付キット 25mm 50mm 75mm 100mm 125mm 150mm 200mm
25mm AZM24.step EAMM-A-V20-28A.stp EGSC-BS-KF-25-25-6P.stp EGSC-BS-KF-25-50-6P.stp EGSC-BS-KF-25-75-6P.stp
45mm AZM46.step EAMM-A-V32-42A.stp EGSC-BS-KF-45-25-10P.stp EGSC-BS-KF-45-50-10P.stp EGSC-BS-KF-45-75-10P.stp EGSC-BS-KF-45-100-10P.stp EGSC-BS-KF-45-125-10P.stp EGSC-BS-KF-45-150-10P.stp
60mm AZM66.step EAMM-A-T42-60P.stp EGSC-BS-KF-60-50-12P.stp EGSC-BS-KF-60-75-12P.stp EGSC-BS-KF-60-100-12P.stp EGSC-BS-KF-60-125-12P.stp EGSC-BS-KF-60-150-12P.stp EGSC-BS-KF-60-200-12P.stp
AZM69.step

IE   CADがダウンロードできない方は こちら>>

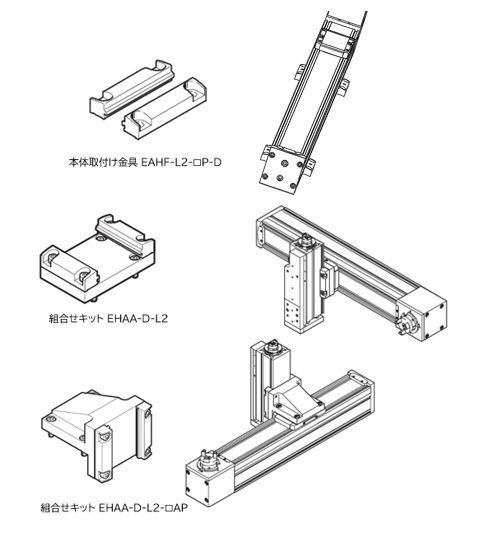

■組付けキット

この商品には複数軸を組み合わせるための組付けキットが用意されています。
組付け可能なスライダ ELGC-TBシリーズと簡単に組合せができます。商品はこちら>>
