FESTO社 電動シリンダ ESBFシリーズ(ボールねじ)

ダミーイメージ

【概 要】
  シリンダサイズ:32、40、50、63、80、100
  最高速度:~1000mm/sec
  最大ストローク:~1500mm
  最大推力:~12000N
  ACサーボモータAZXとのシリーズとの組合せはこちらから→
PDFリンク

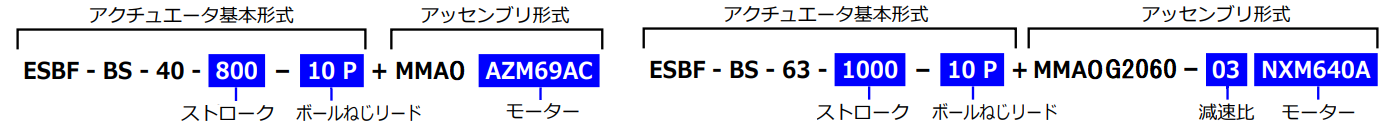

品名の見方

ラインアップ

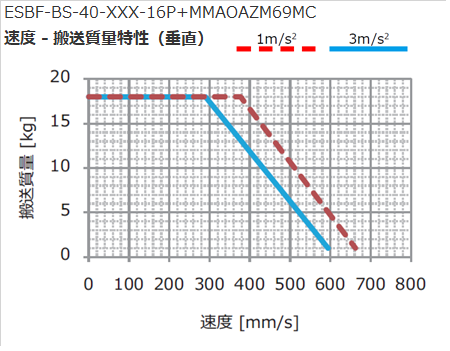

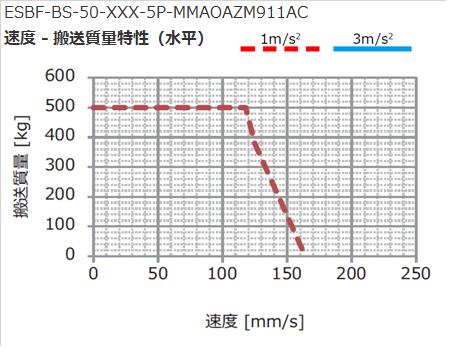

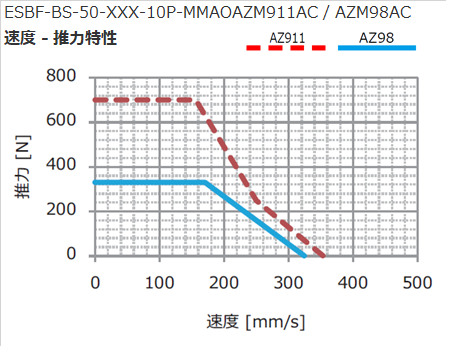

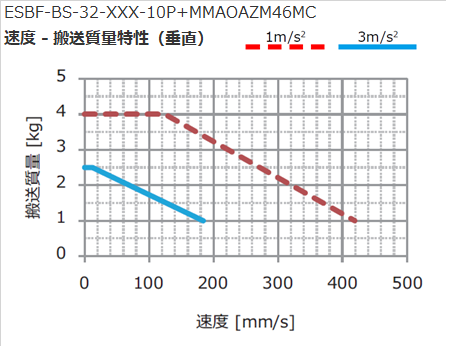

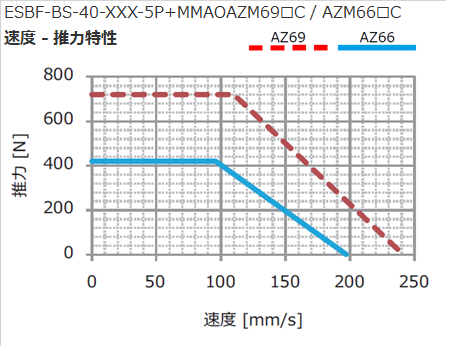

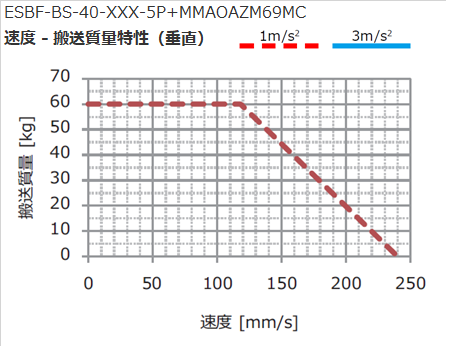

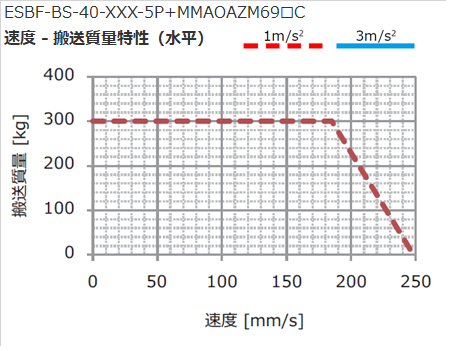

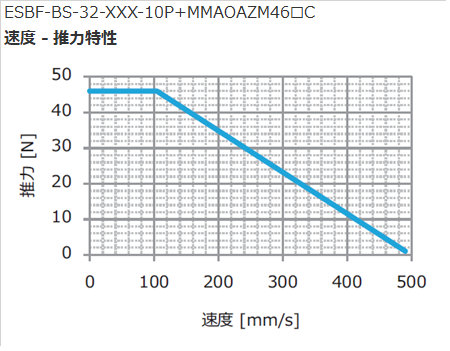

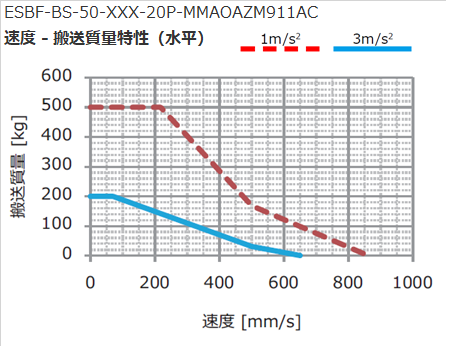

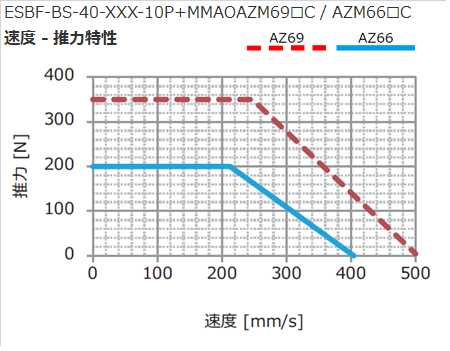

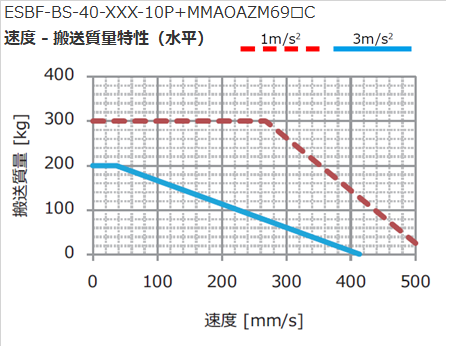

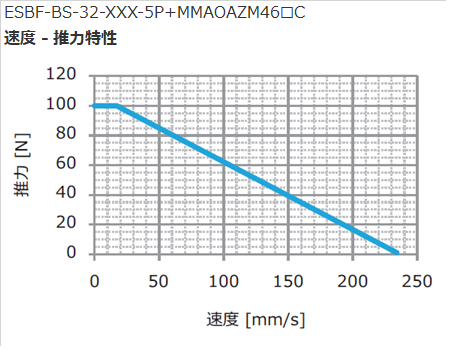

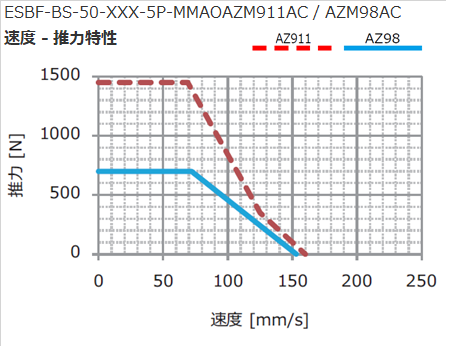

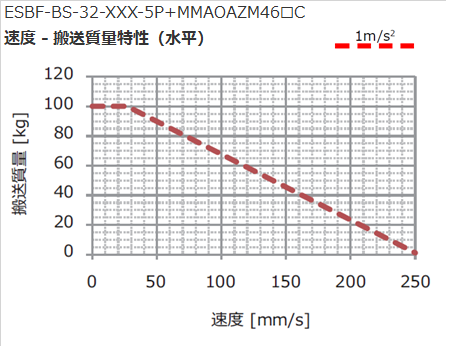

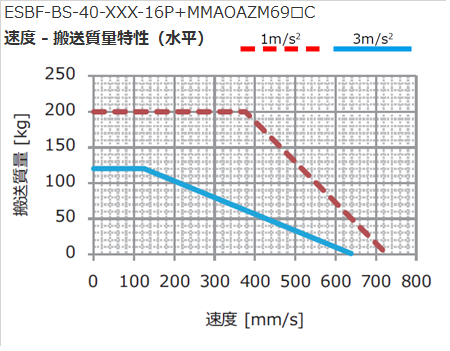

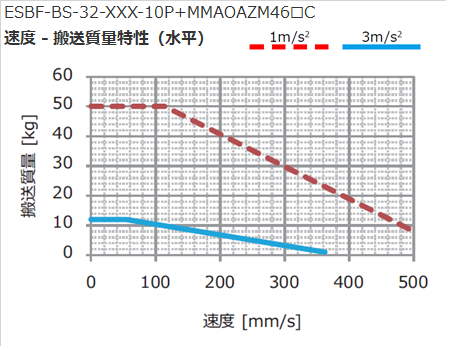

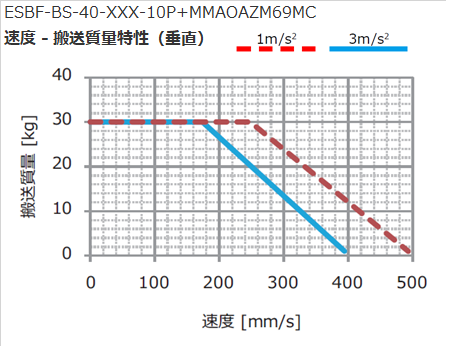

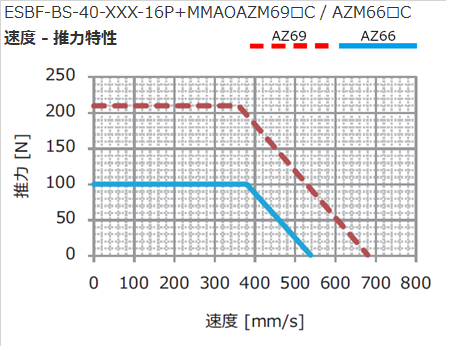

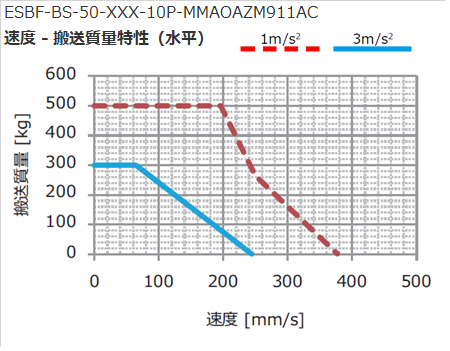

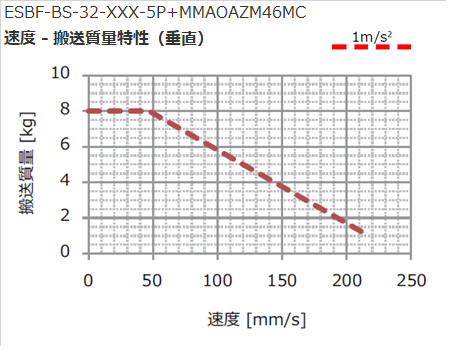

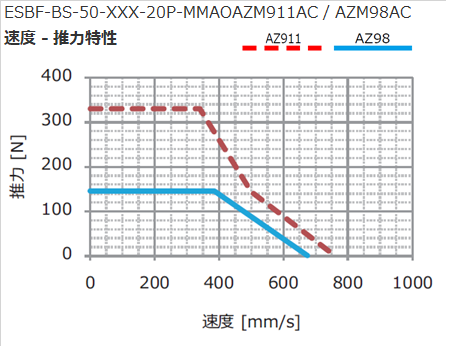

 クリックすると特性図が確認出来ます。                                            WEBショップはこちらから!

サイズ ストローク
【mm】
ねじピッチ
【mm】
最高速度
【mm/sec】
最大推力
【N】
最大搬送質量【kg】 XXX=ストロークmm
☐=A:標準, M:電磁ブレーキ付
水平 垂直
32 30 ~ 800 5      特性図  ~100N ~100
~8
   ESBF-BS-32-XXX-5P+MMAOAZM46C
10      特性図  ~46N ~50  ~4     ESBF-BS-32-XXX-10P+MMAOAZM46☐C
5 250 800 80 12    ESBF-BS-32-XXX-5P+MMAONXM410
10 500 400 40 6    ESBF-BS-32-XXX-10P+MMAONXM410☐
40 30 ~ 800 5       特性図  ~720N ~300  ~60     ESBF-BS-40-XXX-5P+MMAOAZM69☐C
10      特性図  ~350N ~300  ~30     ESBF-BS-40-XXX-10P+MMAOAZM69☐C
16      特性図   ~210N ~200
~18     ESBF-BS-40-XXX-16P+MMAOAZM69☐C
5 250 3000 300 60    ESBF-BS-40-XXX-5P-MMAONXM640☐
10 500 1500 200 30    ESBF-BS-40-XXX-10P-MMAONXM640☐
16 800 1000 120 18    ESBF-BS-40-XXX-16P-MMAONXM640☐
50 30 ~ 1000 5      特性図   ~1450N ~500     ESBF-BS-50-XXX-5P-MMAOAZM911AC
10      特性図  ~ 700N ~500     ESBF-BS-50-XXX-10P-MMAOAZM911AC
20      特性図   ~ 330N ~500     ESBF-BS-50-XXX-20P-MMAOAZM911AC
5 250 5000 500 100    ESBF-BS-50-XXX-5P-MMAONXM975☐
10 500 3500 300 50    ESBF-BS-50-XXX-10P-MMAONXM975☐
20 1000 1750 200 25    ESBF-BS-50-XXX-20P-MMAONXM975☐
63 30 ~ 1200 5 63 7000 700 120    ESBF-BS-63-XXX-5P-MMAOG2060-04NXM640☐
10 125 5950 700 120    ESBF-BS-63-XXX-10P-MMAOG2060-04NXM640☐
25 313 2100 600 30    ESBF-BS-63-XXX-25P-MMAOG2060-04NXM640☐
80 30 ~ 1500 5 63 12000 1200 200    ESBF-BS-80-XXX-5P-MMAONXM975☐
15 188 6900 1200 120    ESBF-BS-80-XXX-15P-MMAONXM975☐
32 400 3000 940 40    ESBF-BS-80-XXX-32P-MMAONXM975☐
100 30 ~ 1500 5 ~ 40 ~ 17000 お問い合わせ下さい

シリンダの仕様はモーターや減速比を変更する事でカスタマイズ可能です。(お問い合わせ下さい)

AZシリーズとの組み合わせでは 5種類のドライバと組み合わせが可能です。
組合わせるドライバに関する詳細についてはこちらを参照ください。

外形図

ESBF-BS-32 ESBF-BS-40 ESBF-BS-50 ESBF-BS-63 ESBF-BS-80 ESBF-BS-100
