FESTO EGSC-BS

ダミーイメージ

フエスト株式会社
EGSC-BSシリーズ
オリエンタルモーター製AZシリーズモーターに組付け可能な
コンパクト電動シリンダ(ボールねじ)です。
シリンダサイズ(幅):25mm、45mm、60mm
ストローク:25mm~200mm
最大可搬質量:10kg、最高速度:600mm/sec、繰返し位置決め精度:±0.015mm/sec




■特徴
AZシリーズはバッテリーレスアブソリュートエンコーダを搭載しているので外部センサーを必要としません。
組付けてすぐに使用できますし、センサーなどのメンテナンスも不要です。
シリンダ、モーター、取付キットはそれぞれ別売りです。AZシリーズではないモーターとの組合せも可能です。取付キット品名が異なりますのでご相談ください。

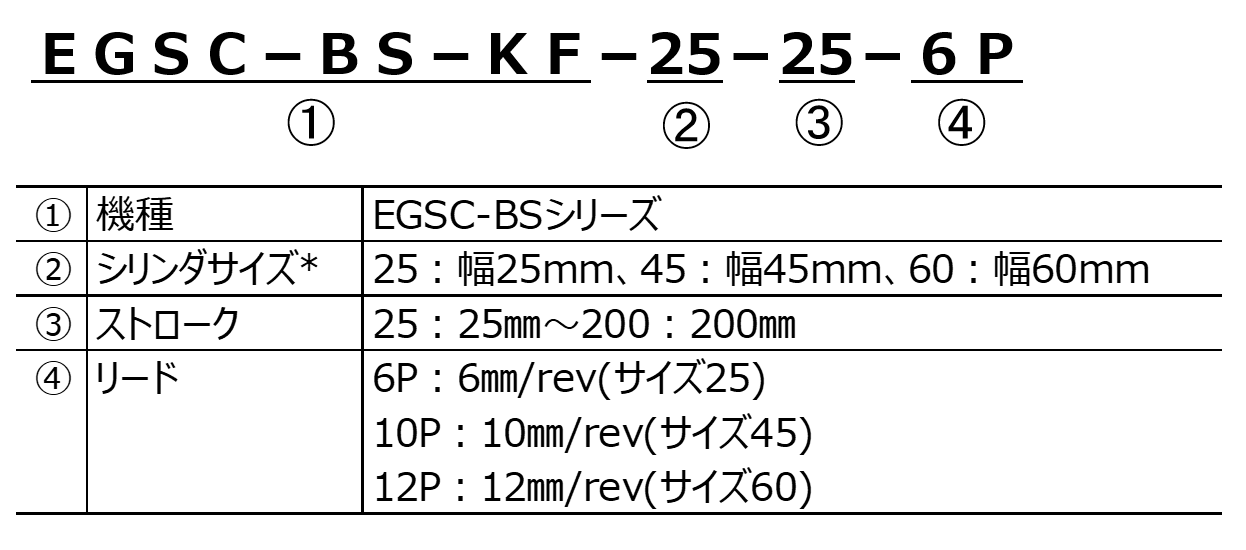

■シリンダ品名の見方

> お問い合わせはこちら
■仕様

 シリンダサイズ 25 45 60
 組合わせモーター AZM24AK (*1) AZM46タイプ AZM66タイプ AZM69タイプ
 ストローク(mm) 25,50,75 25,50,75,100,125,150 50,75,100,125,150,200
 搬送質量(kg) (水平) 6 10
             (垂直) 不可 6 10
 推力(N) 20 120 250
 最高速度(mm/s) 390 600 530 (*2) 600 (*3)
  繰り返し位置決め精度(mm) ±0.015
 取付キット品名 EAMM-A-V20-28AA EAMM-A-V32-42AB EAMM-A-T42-60AB

*AZシリーズモーターを組み合わせた際の仕様値になります。

*最大加速度は3m/s2でお使いください。

*1 AZM24AKモーターとの組み合わせドライバは、DC電源のみになります

*2 530/sは水平搬送時の仕様値です。垂直搬送時は370/s推力でご使用の場合は270/sになります。
*3 600/sは水平搬送時の仕様値です。垂直搬送時460/s推力でご使用の場合370/sになります。

*上下駆動(垂直軸)でお使いになる場合は、電磁ブレーキ付モーターとの組み合わせでお使いください。無励磁状態でシリンダが下降する恐れがあります。

■ご使用に際して

①コンパクト電動シリンダのサイズ、搬送質量とストロークをお選びください。Webショップで仕様値比較ができます。

②ドライバは別売りです。5種類のドライバと組み合わせが可能です。組合わせるドライバに関する詳細についてはこちらを参照ください。

③シリンダとモーターを組付ける取付キットをお選びください。

■CADデータ
*右クリックでリンク先に保存して使用ください。

ストローク
サイズ モーター 取付キット 25mm 50mm 75mm 100mm 125mm 150mm 200mm
25mm B1214.step
(AZM24AK)
4505258_EAMM-A-V20-28A.stp 8048310_EGSC-BS-KF-25-25-6P.stp 8048311_EGSC-BS-KF-25-50-6P.stp 8061280_EGSC-BS-KF-25-75-6P.stp
45mm B1288.step
(AZM46)
4281142_EAMM-A-V32-42A.stp 8048300_EGSC-BS-KF-45-25-10P.stp 8048301_EGSC-BS-KF-45-50-10P.stp 8048302_EGSC-BS-KF-45-75-10P.stp 4022926_EGSC-BS-KF-45-100-10P.stp 8048303_EGSC-BS-KF-45-125-10P.stp 8048304_EGSC-BS-KF-45-150-10P.stp
60mm

B1290.step
(AZM66)

4133487_EAMM-A-T42-60P.stp 8048362_EGSC-BS-KF-60-50-12P.stp 8048363_EGSC-BS-KF-60-75-12P.stp 4356469_EGSC-BS-KF-60-100-12P.stp 8048364_EGSC-BS-KF-60-125-12P.stp 8048365_EGSC-BS-KF-60-150-12P.stp 8048366_EGSC-BS-KF-60-200-12P.stp
B1291.step
(AZM69)

IE   CADがダウンロードできない方は こちら>>

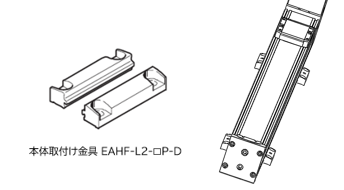

■組付けキット

この商品には複数軸を組み合わせるための組付けキットが用意されています。
組付け可能なスライダ ELGC-TBシリーズと簡単に組合せができます。商品はこちら>>
