オリエンタルモーター EACシリーズ

　　　　

【特徴】
・ストローク50~300mm
・最高速度600mm/ｓ
・最大可搬質量水平60kg　垂直30kg
・最大推力400N
・繰り返し位置決め精度±0.02mm



特 徴

モータ部に、高効率で省エネルギーなαSTEP ARシリーズ、AZシリーズ を搭載した電動シリンダです。
アクチュエータ部はストレートタイプのほか、 全長を短くし省スペース化に貢献できる折返しタイプを、 ドライバはパルス列 入力タイプのほか、
さまざまな上位システムにつながるインターフェイスを 搭載した位置決め機能内蔵タイプ（FLEX）をご用意しました。
駆動部のモータは、“オープンループ制御”と“クローズドループ制御”の利点をハイブリッドした独自制御をおこなう、
ステッピングモータベースのモータです。モータの位置を常時監視し、状況に応じて2つの制御を自動で切り替えます。
通常時はオープンループ制御で指令に同期して駆動し、高応答性を発揮。過負荷時はクローズドループ制御でモータ位置を補正しながら運転を継続します。
使いやすさと信頼性を両立したモータです。バッテリーレス機械式アブソリュートエンコーダを搭載しているので、 原点センサ、リミットセンサなどの
外部センサは不要ながら位置決め制御が可能です。

モータ取付方向 シリンダ形状 スライダ形状 設置スペースに応じてストレートタイプ、折返しタイプを選択でき、取り付けの自由度がアップします。
お客様の外付けガイド設計・手配の手間削減に貢献するシャフトガイド付、装置の安全性向上やグリス飛散防止に役立つシャフトガイドカバー付もご用意しています。クローズドループステッピングモータのマイクロステップ駆動により、減速機構などの機械的要素なしに分解能を上げることができます。このため低速（1.25mm/s）でも速度ムラが少なく、一定の速度を保ち続けます。

　　　

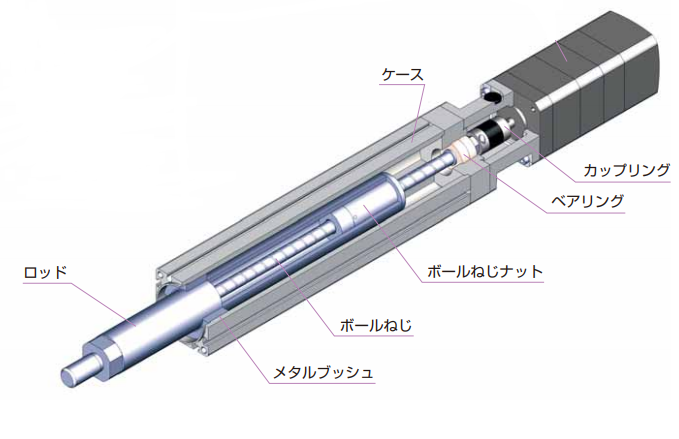

モータでボールねじを回転させることにより、ボールねじナットに固定されたテーブルが駆動します。 ガイドレールが正確な直線運動を案内し、かつ、ワークの荷重を支えるため、大きなワークでも高精度な位置決めが可能となります。ロッド部にアルミニウムを採用した、小型・軽量ながら高推力な電動シリンダです。 振動抑制構造にしたことにより、加速特性が向上し高速位置決め運転が可能です。

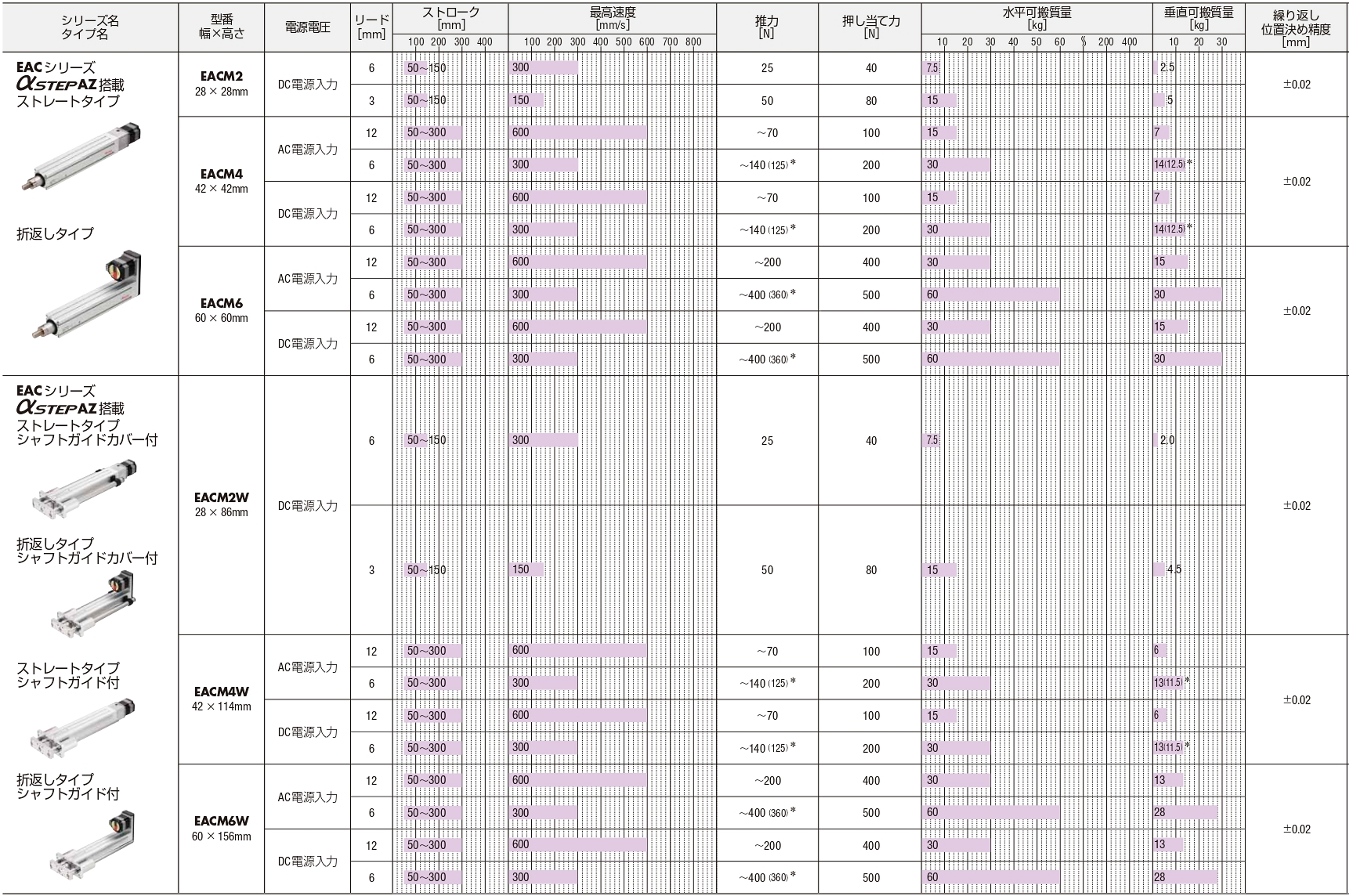

ラインアップ
