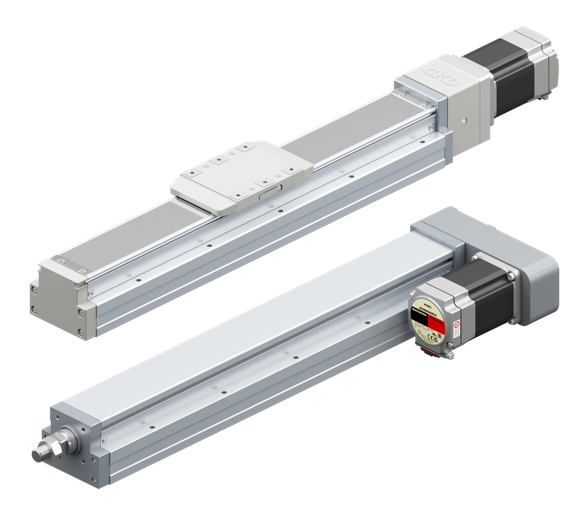

CKD 食品製造工程向け電動アクチュエータ EBS-L/EBR-L FP1シリーズ
-
食品製造工程向け電動アクチュエータ EBS-L/EBR-L FP1シリーズ
CKD株式会社製ガイド内蔵形アクチュエータと、
オリエンタルモーター製αSTEP（アルファステップ）AZシリーズを組み合わせた電動アクチュエータです。
食品と機器が接触する可能性がある環境でも安心・安全に使用していただけます。
組み合わせモータは省スペースさらにセンサレス設計が可能なため、省配線・コストダウンに貢献します。
●摺動部の潤滑油は食品用グレード（NSF H1）対応
●アクチュエータ部に防錆処理対応※
※一部製品に対応＼パンフレットのダウンロードはコチラ／ ＼価格・納期・選定に関してはコチラ／
-
特徴
潤滑油は食品用グレード（NSF H1）対応

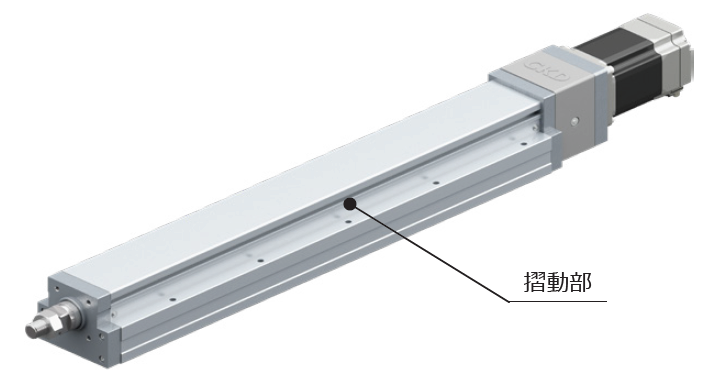

摺動部（ボールねじ、ガイド、ボールベアリング）の潤滑油は食品用グレード(NSF H1) 対応のグリースを使用しています。
-
NSF H1 登録グリースとは
NSF に「食品に偶発的に接触する可能性がある箇所に使用できる潤滑剤のグレード」に登録されたグリースです。
NSF（NSF International）とは
公衆衛生の分野で世界的に認められた非営利の第三者認証機関。
食品や飲料水、浄水器など、幅広い製品の安全性に関する規格を制定し、
製品認証や検査、試験、教育などを行っています。

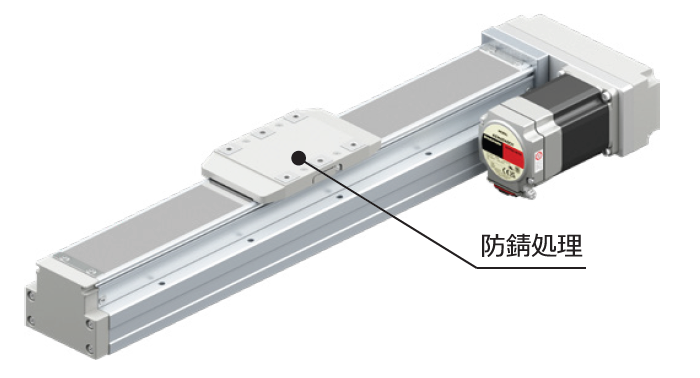

防錆処理対応（オプション）※
アクチュエータ部に耐腐食処理が施すことができます。錆が剥がれて食品に混入するリスクを防止し食品の安全を守ります。
※スライダタイプのみ対応
構造
ボディと一体になった幅広ガイド「アウターレール」を採用しています。
モータはバッテリレスのアブソリュートセンサを搭載のため、外部センサ不要

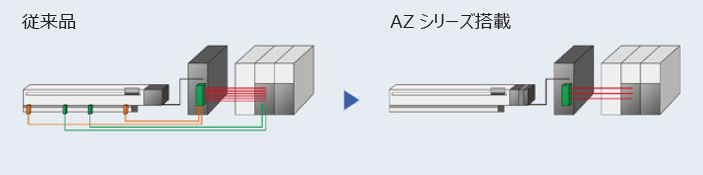

バッテリレス機械式アブソリュートエンコーダ搭載のため、原点センサやリミットセンサが不要で外部センサによる誤動作や故障、断線が発生しません。
上位システムにあわせて選べるドライバ
全世界で使用されている主要なFAネットワークに対応し、装置情報の一元管理、省配線に貢献します。
AC電源入力ドライバはDC電源入力よりトルク面で優れ、DC電源入力ドライバはAC電源入力より小型です。
目的や用途に合わせてご検討ください。
品名・仕様

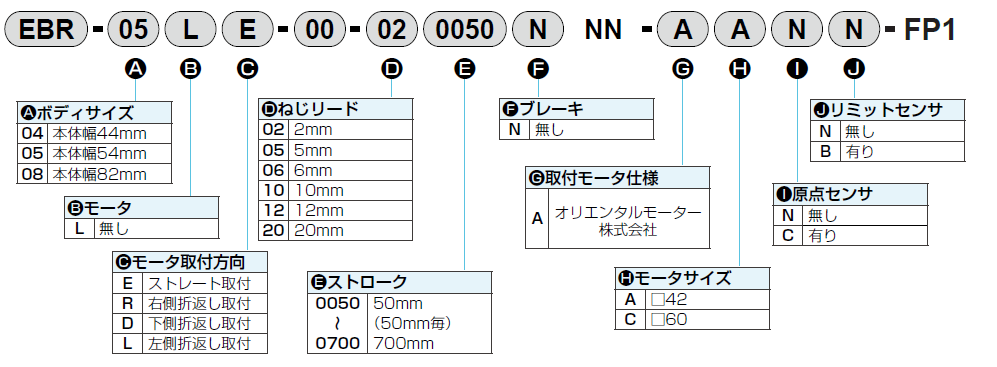

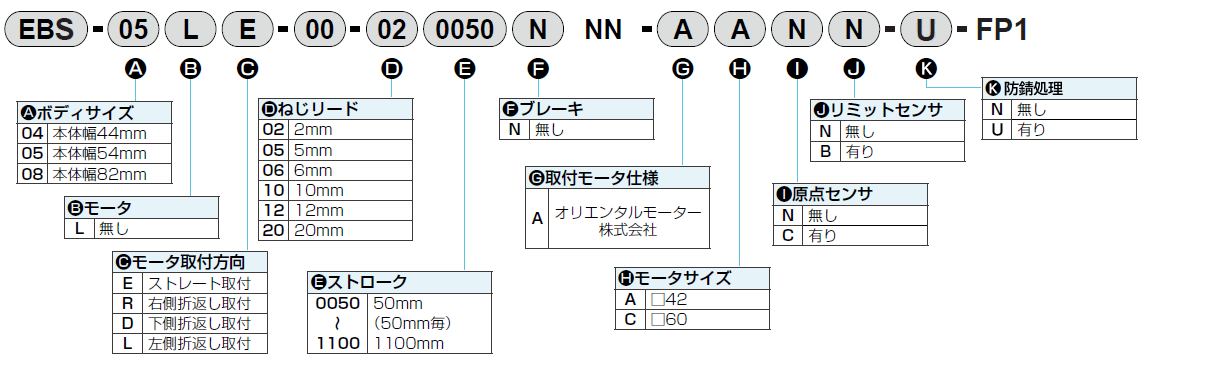

品名の見方
電動スライダ
電動シリンダ

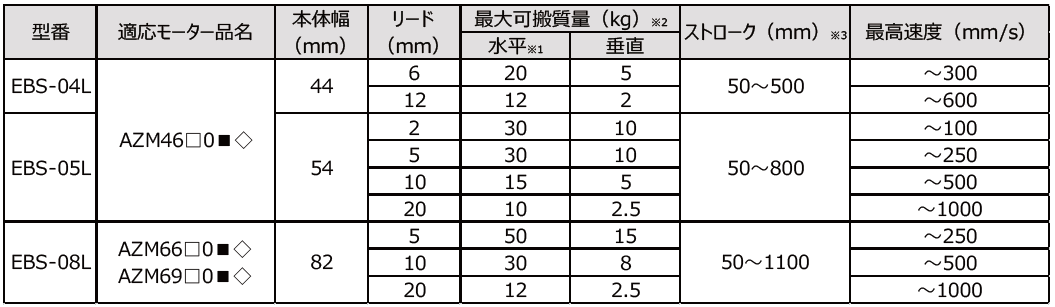

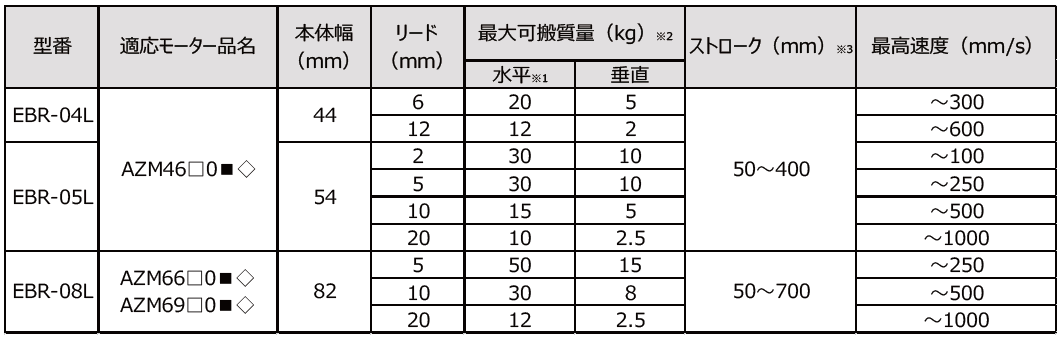

ラインアップ
電動スライダ
電動シリンダ
※1 壁掛け設置の場合は水平設置と同じ可搬質量です。
※2 定格推力、最大可搬質量の値は、アクチュエータ本体の許容値であり、実際の推力や可搬質量は、お客様がお使いになるモータにより制限されることがあります。
※3 最高速度は、お客様にて取付けたモータが3000rpmの回転速度を出力できるものとした場合です。
ストロークにより最高速度の制限があります。制限を越えた速度で動かさないでください。
● 適用モーター品名の中の□には、形状をあらわすA（片軸シャフト）またはM（電磁ブレーキ付）、
■には、電源入力を表すC（AC電源入力仕様）またはK（DC電源入力仕様）、
◇には、モーター接続方式のH（コネクタ）またはなし（ケーブルタイプ）が入ります。
仕様と外形図
仕様・外形図は標準品と同一です。
各スライダの仕様と外形図はこちら
各シリンダの仕様と外形図はこちら
各種資料
CADデータ
代表機種のCADデータです。その他のCADデータについてはお問合せください。電動スライダ
品名 3D CAD EBS-04LE-120300NNN-AANN-N-FP1 EBS-04LE-120300NNN-AANN-N-FP1.stp EBS-05LE-100300NNN-AANN-N-FP1 EBS-05LE-100300NNN-AANN-N-FP1.stp EBS-08LE-100300NNN-ACNN-N-FP1 EBS-08LE-100300NNN-ACNN-N-FP1.stp 電動シリンダ
品名 3D CAD EBR-04LE-00-120300NNN-AANN-FP1 EBR-04LE-00-120300NNN-AANN-FP1.stp EBR-05LE-00-100300NNN-AANN-FP1 EBR-05LE-00-100300NNN-AANN-FP1.stp EBR-08LE-00-100300NNN-ACNN-FP1 EBR-08LE-00-100300NNN-ACNN-FP1.stp 取扱説明書
取扱説明書はこちら
＼パンフレットのダウンロードはコチラ／ ＼価格・納期・選定に関してはコチラ／
関連製品

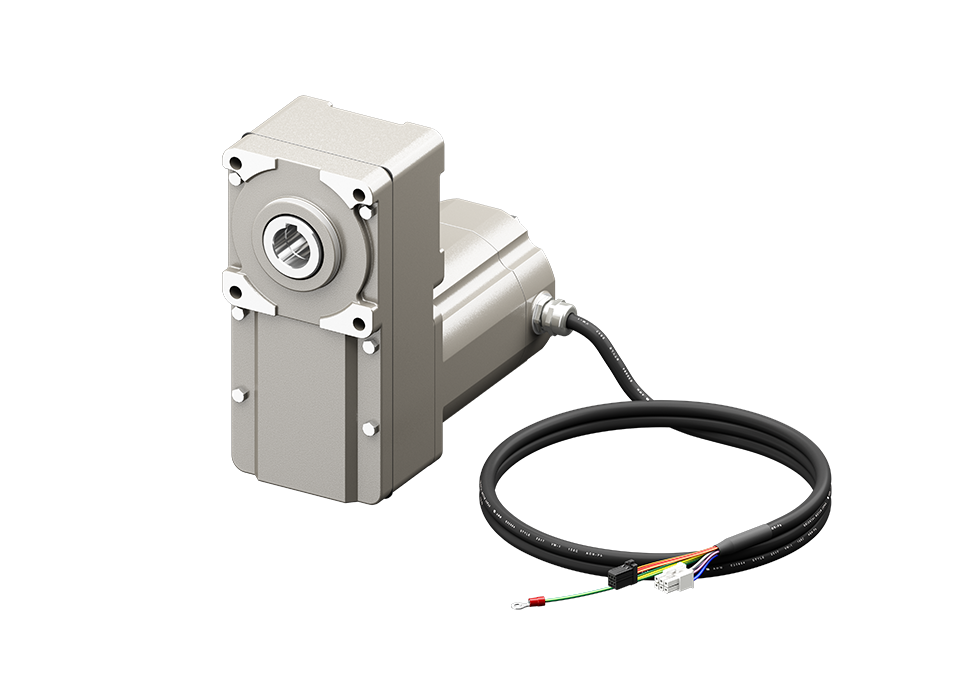

ブラシレスモーターステンレスタイプ 200W
-
