FESTO 電動スライダ

ダミーイメージ

【特徴】
■「高速」「ロングストローク」
■ベルト:最高速度:3000mm/sec、最大ストローク:8500mm
■ボールねじ:最高速度:1333mm/sec、最大ストローク:3000mm
■「高強度・高剛性」を実現する最適なフレーム断面を採用、架台の梁としても十分な剛性があります。
■リニアガイドは「シングルガイド」と「ダブルガイド」からお選び下さい。



EGC-BSボールねじ シングルガイド

ダミーイメージ

・最大ストローク3000mm
・⾼剛性フレーム
・低重⼼構造のガイドを採⽤、さらにガイドと負荷取付⾯の距離を短くすることで許容モーメントが向上しました。
・リテーナ(ボール保持器)付リニアガイドを採⽤。グリスがリテーナに保持されるためメンテナンス間隔を⼤幅に改善することが可能になりました。
・取付⼨法はEGC-TBシリーズ(ベルト駆動タイプ)と互換性を持たせています。
・取付部を新たに設計することなくベルト駆動とボールねじ駆動とを共⽤することが可能になっています。
・使⽤最⾼速度1333mm/s 最⼤可搬質量400kg
・ボールねじ駆動 超低速(1Hz)送りで動きます。

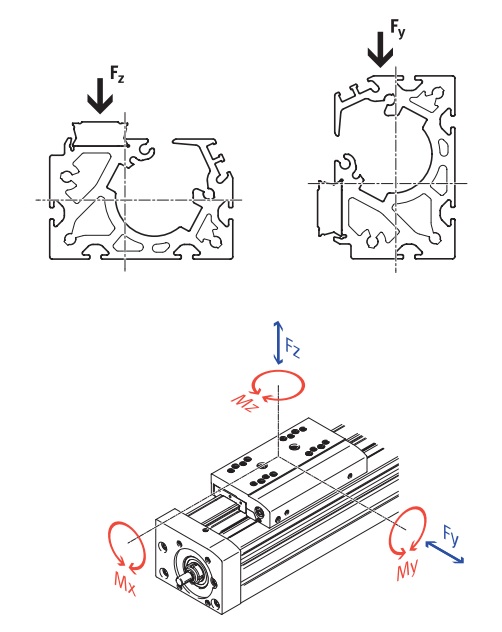

強度解析により最適な構造のフレーム形状を実現しました。架台の梁にも使⽤できるよう、⼗分な剛性を持たせています。

ダミーイメージ



サイズ Fymax
[N]
Fzmax
[N]
Mxmax
[Nm]
Mymax
[Nm]
Mzmax
[Nm]
70 1850 1850 16 51 51
80 3050 3050 36 97 97
120 6890 6890 144 380 380
185 15200 15200 529 1157 1157

ワイドレール・低重⼼構造のガイドを採⽤し、さらにガイドと負荷取付⾯の距離を短くすることで、許容モーメントが向上しました。Fz方向のラジアル荷重が最大15200N(1520kg)の商品です。ワークの重心がガイド上にある場合には、大きな重量物を搬送できることができます。

BSS(BallScrewSupport=ボールねじサポート)機能

ボールねじ駆動の⽋点であった「危険回転数」の壁を乗り越え、驚異的な⾼速・⾼精度位置決めを実現したものです。ストロークが⻑くなっても⾼速での運転が可能です。カタログに記載のある、ご使⽤の速度、ストロークにより、形式でBSS付/なしを選択してください。

機構 シリーズ ストローク 最高速度 最大可搬質量  繰返し位置決め精度 推奨モーター
mm mm/sec kg(水平) kg(垂直) mm
ボールねじ
シングルガイド
EGC-BS
WEBショップ
1000~2000 600 80  20 ±0.02 AZシリーズ
1000~2000 1000 80 30 ±0.02 NXシリーズ

 AZシリーズと組み合わせてお使い頂く場合、最高速域での可搬質量はカタログ  の「搬送質量-速度特性」でご確認ください。
 減速機付きモータを使用すると最高速度は下がりますが、可搬質量は大きくすることができます。メカの許容荷重はFzで表されるラジアル荷重になります。

ボールねじタイプ仕様・価格はこちら⋙

EGC-BSボールねじ ダブルガイド

ダミーイメージ

・最⼤ストローク2300mm
・使⽤最⾼速度1000mm/s 
・最⼤可搬質量400kg⾼剛性のEGCシリーズのさらに上を⾏く超⾼剛性タイプ。
ワイドフレームにガイドレールを2本配置し、剛性や許容モーメントを⼤幅にアップ!⾼剛性フレーム強度解析により最適な構造のフレーム形状を実現しました。架台の梁や柱にも使⽤できるよう、⼗分な剛性を持たせています。

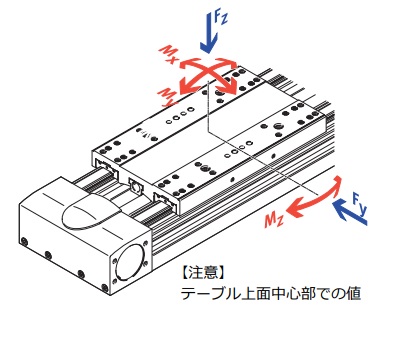

・⾼剛性ガイド低重⼼構造のガイドを可能な限り離して配置し、許容モーメントが向上しました。
・Fz方向のラジアル荷重が最大13000N(1300kg)の商品です。ワークの重心がガイド上にある場合には、大きな重量物を搬送できることができます。

ダミーイメージ
サイズ Fymax
[N]
Fzmax
[N]
Mxmax
[Nm]
Mymax
[Nm]
Mzmax
[Nm]
125 3650 3650 140 275 275
160 5600 5600 300 500 500
220 13000 13000 900 1450 1450

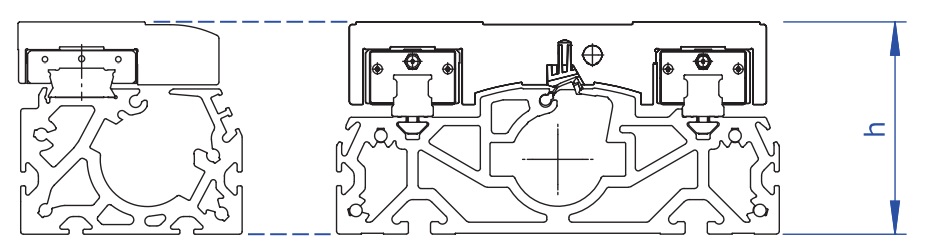

EGC-BSボールねじタイプ シングルガイドとダブルガイドの互換性

EGC-BSシリーズとシングルガイドとダブルガイドで同じボールねじ径・リードをラインアップ。取り付け⾯からテーブル⾯までの⾼さも同等にしました。要求される剛性や設置スペースにより最適なものをお選びいただけます。

ダミーイメージ
シリーズ EGC-BS EGC-HD-BS
サイズ 70 80 120 125 160 220
ボールねじ径Φ[mm] 12 15 25 12 15 25
高さh[mm] 64 76.5 111.5 64 76.5 111.5

機構 シリーズ ストローク 最高速度 最大可搬質量  繰返し位置決め精度 推奨モーター
mm mm/sec kg(水平) kg(垂直) mm
ボールねじ
ダブルガイド
EGC-HD-BS 50~1900 600 160  20 ±0.02 AZシリーズ
50~1900 1000 160 30 ±0.02 NXシリーズ

 AZシリーズと組み合わせてお使い頂く場合、最高速域での可搬質量はカタログ  の「搬送質量-速度特性」でご確認ください。
 減速機付きモータを使用すると最高速度は下がりますが、可搬質量は大きくすることができます。メカの許容荷重はFzで表されるラジアル荷重になります。

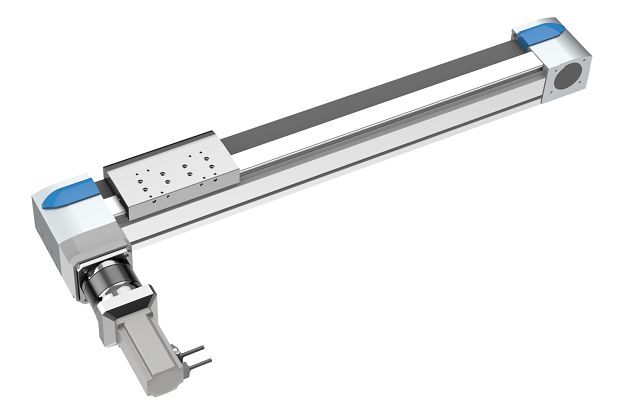

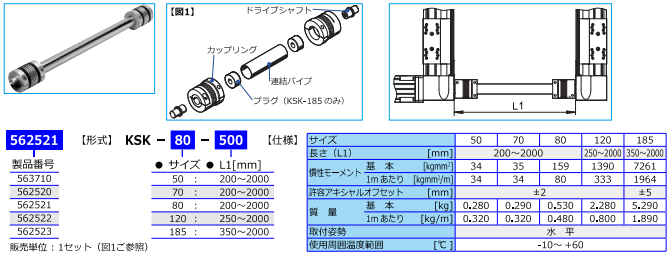

EGC-TBタイミングベルト シングルガイド

ダミーイメージ

・価格50㎜幅のコンパクトサイズから185㎜幅まで5サイズを⽤意
・使⽤最⾼速度3000mm/s 
・最⼤可搬質量120kg
・高剛性フレーム
・最大ストローク8500mm

タイミングベルト駆動ですが超低速(1Hz)でも滑らかに動きます。

ダミーイメージ

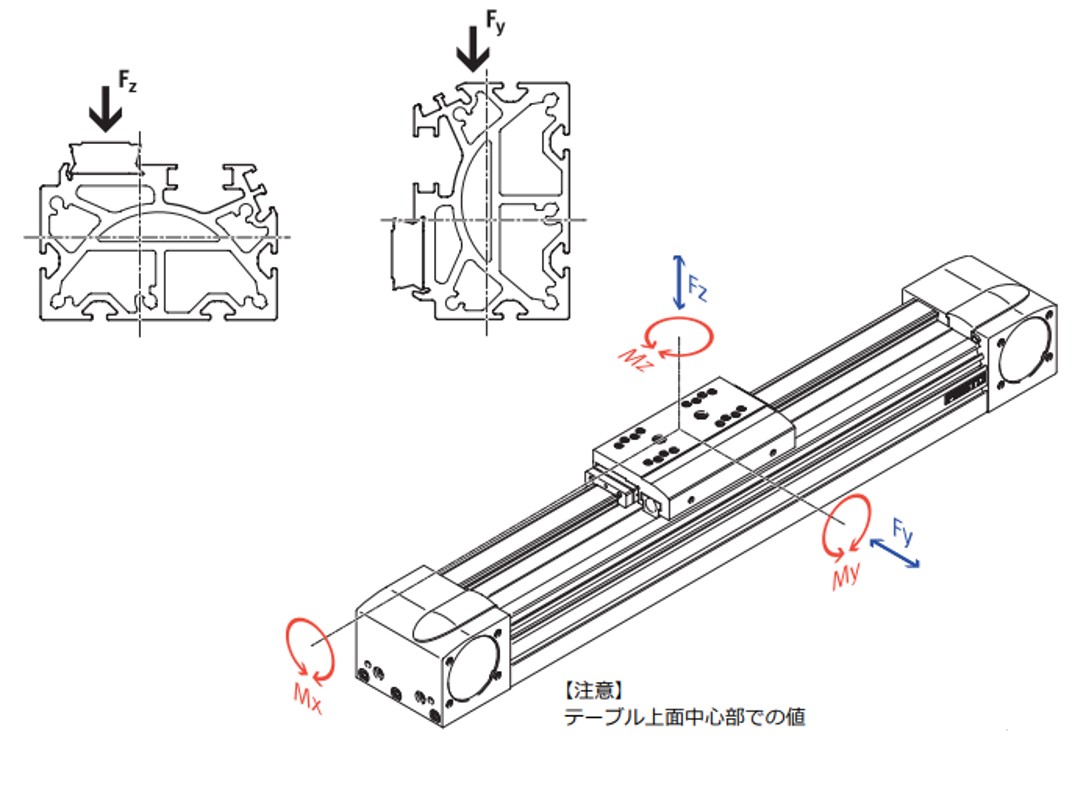

⾼剛性フレーム強度解析により最適な特殊アーチ構造のフレーム形状を実現しました。

サイズ Fymax
[N]
Fzmax
[N]
Mxmax
[Nm]
Mymax
[Nm]
Mzmax
[Nm]
50 650 650 3.5 10 10
70 1850 1850 16 51 51
80 3050 3050 36 97 97
120 6890 6890 144 380 380
185 15200 15200 529 1157 1157

架台の梁として使⽤しても⼗分な剛性を持たせています。⾼剛性ガイドワイドな低重⼼構造のガイドを採⽤し、さらにガイドと負荷取付⾯の距離を短くすることで、許容モーメントが向上しました。Fz方向のラジアル荷重が最大15200N(1520kg)の商品です。ワークの重心がガイド上にある場合には、大きな重量物を搬送できることができます。50㎜幅のコンパクトサイズから185㎜幅まで5サイズを⽤意。ロングテーブルや追加テーブルなどの豊富なオプションで、最適なアクチュエータをお選びいただけます。

取付⼨法はEGC-BSシリーズ(ボールねじ駆動タイプ)と互換性を持たせています。取り付け部を新たに設計することなくベルト駆動とボールねじ駆動とを共⽤することが可能になっています。

機構 シリーズ ストローク 最高速度 最大可搬質量  繰返し位置決め精度 推奨モーター
mm mm/sec kg(水平) kg(垂直) mm
タイミングベルト
シングルガイド
ELGC-TB    200~2000 1500 21 ±0.1 AZシリーズ
EGC-TB
WEBショップ
1000~8500 3000 30  ±0.08 AZシリーズ
1000~8500 3000 120 ±0.1~±0.13 NXシリーズ

 AZシリーズと組み合わせてお使い頂く場合、最高速域での可搬質量はカタログ  の「搬送質量-速度特性」でご確認ください。
 減速機付きモータを使用すると最高速度は下がりますが、可搬質量は大きくすることができます。メカの許容荷重はFzで表されるラジアル荷重になります。

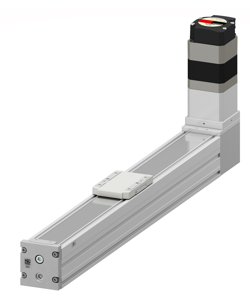

廉価版 ELGCタイミングベルト シングルガイド

ダミーイメージ

・最大ストローク2000mm
・使用最高速度1500mm/s
・最大可搬質量21kg
・廉価版コストを抑えたタイミングベルトスライダです
・軽量化や簡易的な搬送に最適

・AZシリーズを駆動源にして、スライダ幅45mm/60mm/80mmの3タイプから選べます。

廉価版、ELGCシリーズタイミングベルトタイプ商品ページはこちら⋙



EGC-TBタイミングベルト ダブルガイド

ダミーイメージ

・最⼤ストローク5000mm
・使⽤最⾼速度3000mm/s 
・最⼤可搬質量120kg
・⾼剛性のEGCシリーズのさらに上を⾏く超⾼剛性タイプ
・ワイドフレーム⾼剛性フレーム

ダミーイメージ



⾼剛性ガイド低重⼼構造のガイドを可能な限り離して配置し、許容モーメントが向上しました。Fz方向のラジアル荷重が最大13000N(1300kg)の商品です。ワークの重心がガイド上にある場合には、大きな重量物を搬送できることができます。 ワイドフレームにガイドレールを2本配置し、剛性や許容モーメントを⼤幅にアップ!⾼剛性フレーム強度解析により最適な構造のフレーム形状を実現しました。 架台の梁や柱として使⽤しても⼗分な剛性を持たせています。

サイズ Fymax
[N]
Fzmax
[N]
Mxmax
[Nm]
Mymax
[Nm]
Mzmax
[Nm]
125 3650 3650 140 275 275
160 5600 5600 300 500 500
220 13000 13000 900 1450 1450

機構 シリーズ ストローク 最高速度 最大可搬質量  繰返し位置決め精度 推奨モーター
mm mm/sec kg(水平) kg(垂直) mm
タイミングベルト
ダブルガイド
EGC-HD-TB 50~5000 3000 30  ±0.08 AZシリーズ
50~5000 3000 120 ±0.1~±0.12 NXシリーズ

 AZシリーズと組み合わせてお使い頂く場合、最高速域での可搬質量はカタログの「搬送質量-速度特性」でご確認ください。
 減速機付きモータを使用すると最高速度は下がりますが、可搬質量は大きくすることができます。メカの許容荷重はFzで表されるラジアル荷重になります。

AZシリーズとの組み合わせでは、5種類のドライバと組み合わせが可能です。
組合わせるドライバに関する詳細についてはこちらを参照ください。

タイミングベルトタイプ仕様・価格はこちら⋙

Festo電動アクチュエータ製品体系

カテゴリ 駆動 タイプ シリーズ 最高速度 ストローク 水平可搬 垂直可搬 繰り返し精度
ベルト リニアガイド・シングル EGC-TB 3000mm/s 8500mm 120kg 0 ±0.08~±0.13mm
ベルト リニアガイド・ダブル EGC-HD-TB 3000mm/s 5000mm 120kg 0 ±0.08~±0.12mm
ベルト リニアガイド・シングル ELGC-TB 1500mm/s 2000mm 21kg 0 ±0.1mm
ベルト 滑り/ローラー/リニアガイド・簡易防塵 ELGA-TB 3000mm/s 8500mm 120kg 0 ±0.08~±0.13mm
ベルト リニアシャフト ELGR-TB 2000mm/s 1500mm 30kg 0 ±0.1mm
ベルト リニアシャフト ELGG-TB 1800mm/s 1250mm 40kg 0 ±0.1mm
ボールねじ リニアガイド・シングル EGC-BS 1333mm/s 3000mm 400kg 180kg ±0.02mm
ボールねじ リニアガイド・ダブル EGC-HD-BS 1000mm/s 2300mm 400kg 100kg ±0.02mm
ボールねじ リニアガイド・簡易防塵 ELGA-BS 1333mm/s 3000mm 400kg 180kg ±0.02mm
ボールねじ 精度・コンパクト EGSK 1000mm/s 800mm 120kg 20kg ±0.01mm
ボールねじ 高推力 ESBF-BS 1000mm/s 1500mm 1700kg 500kg ±0.01~±0.02mm
ボールねじ 精度・コンパクト EGSL-BS 1000mm/s 400mm 14kg 14kg ±0.015mm
ロータリ ベルト ERMB 300r/min 0 0 ±0.08°
