FESTO 電動スライダ ELGDシリーズ
-
ロングストローク 電動スライダ ELGDシリーズ
フエスト株式会社製のアクチュエータとオリエンタルモーター製のモータを組み合わせた、
電動アクチュエータです。
広い移動量に対応するロングストローク電動スライダです・
スリムな外観でありながら、高剛性ガイドを搭載しているためモーメントに強い構造です。
●ベルトタイプ最長8.5m・ボールねじタイプ最長2.5mのロングストローク
●高剛性のガイド搭載
●ステンレスカバー標準装備
●オリエンタルモーター製のモータと組み合わせ＼カタログのダウンロードはコチラ／ ＼価格や納期に関してはコチラ／ ＼ストロークや電圧で絞り込み／
【動画】3分でわかる！ELGDシリーズ
ロングストローク・高剛性ガイド・ステンレスカバー・高機能モータ搭載！まずは動画でチェック
特長
ロングストローク
ボールねじ駆動タイプELGD-BSは最長ストローク2.5mに対応。
特にボールねじのロングストロークにおいてはボールねじサポート付きを選択することで、ボールねじ高速回転における振動を抑え、ロングストロークでも高速搬送を可能としています。
高剛性のガイド搭載
-

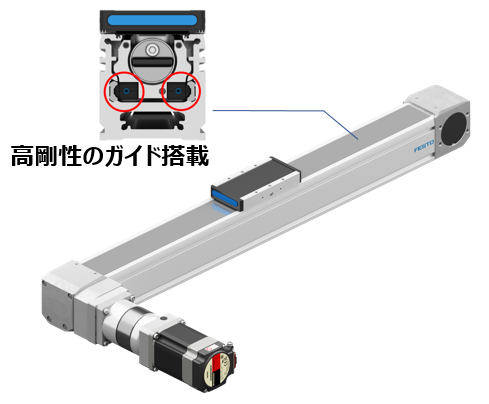

ローリング方向の許容モーメントが大きいガイドを採用。XY軸構成でY軸のストロークが長い構成が可能です。
また、テーブルをロングテーブルにすることで、ローリング・ピッチング・ヨーイングの
すべての方向の許容モーメントがさらに大きくなり、より大きい負荷を張り出しての駆動や、製品寿命を長く使用できます。

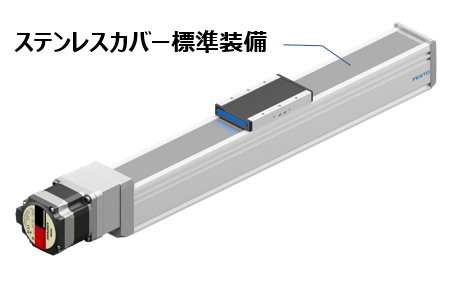

ステンレスカバー標準装備
-
カバーにより粉塵の侵入を低減できます。
また、テーブル内部とサイドにマグネットを埋め込み、ステンレスカバーを吸着し浮き上がりを防止。
テーブルとステンレスカバー表面が非接触で粉塵が発生しない構造になっています。
NSF H1グリース採用
ガイドやボールねじの標準グリースはNSF H1に登録されたグリース「ELKALUB VP922（KLUBER）」を採用。
水分が含まれていないため、ドライルーム環境でも使用可能です。
金属コンタミネーション対策（二次電池製造向け材料規制）
アクチュエータ本体を構成する部品には銅・亜鉛・ニッケルの含有量を規制しています。
材料規制の対象外
・鉄に含まれるニッケル
・銅下地を含まない無電解ニッケルメッキ
・酸化物、硫黄物などの不活性化合物
・PCB、電気コネクタ、ケーブル、ワイヤー、コイル
用途に応じて選べるテーブルタイプ
用途に応じてテーブルタイプが選べます。

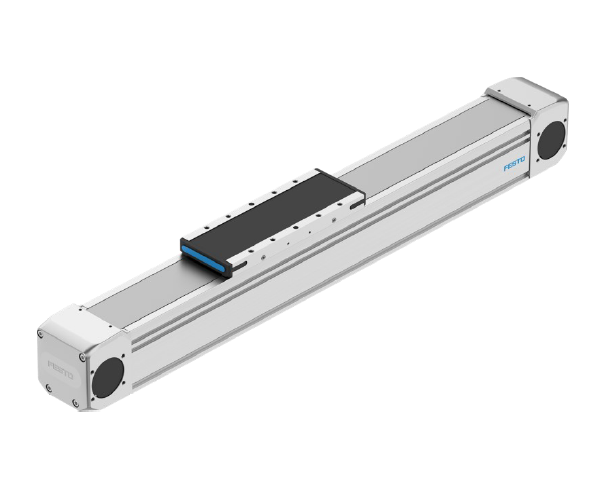

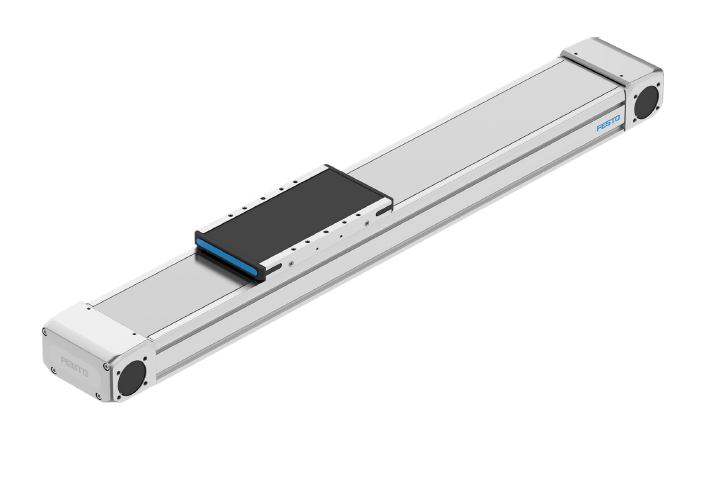

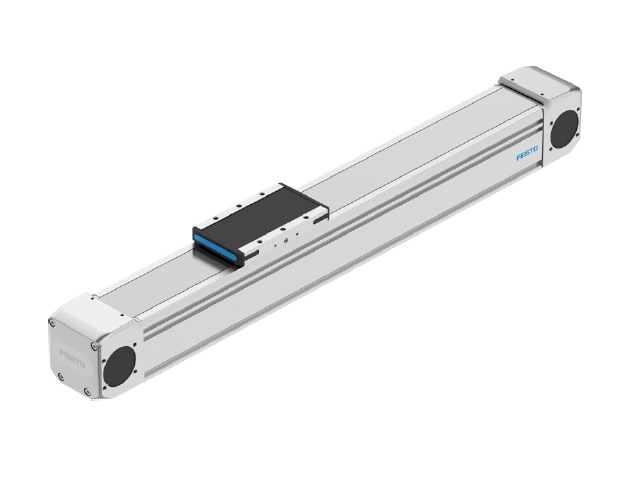

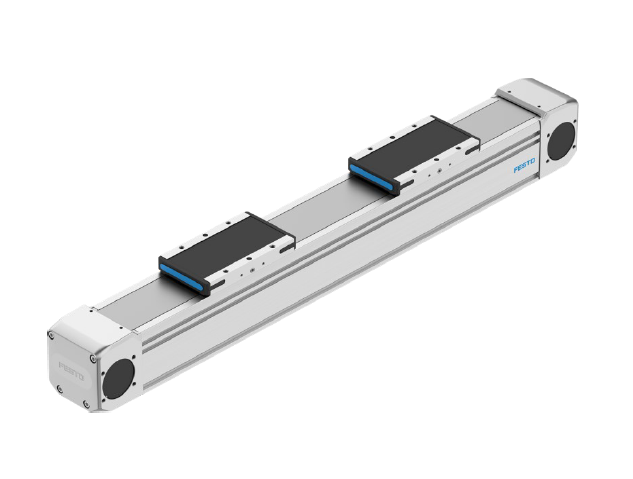

| ■標準テーブル | ■ロングテーブル | ■ワイドロングテーブル | ■追加標準テーブル |
 |
 |
 |
 |
| ダブルガイド採用によりローリング方向のモーメントが大きいため、例えば、XYテーブルでのY軸の張り出しが長くとれます。 |
標準タイプに比べ、ローリング・ピッチング・ヨーイングのすべてのモーメントが大きいタイプです。 より大きい負荷を張り出しての駆動や、製品寿命を長く使用できます。 |
ロングテーブルの幅が広いタイプで、さらにローリング方向のモーメントが大きくなります。 より大きい負荷を張り出しての駆動や、製品寿命を長く使用できます。 |
大きい面積の負荷を取り付けるのに便利です。 ※品名についてはお問い合わせください。 |

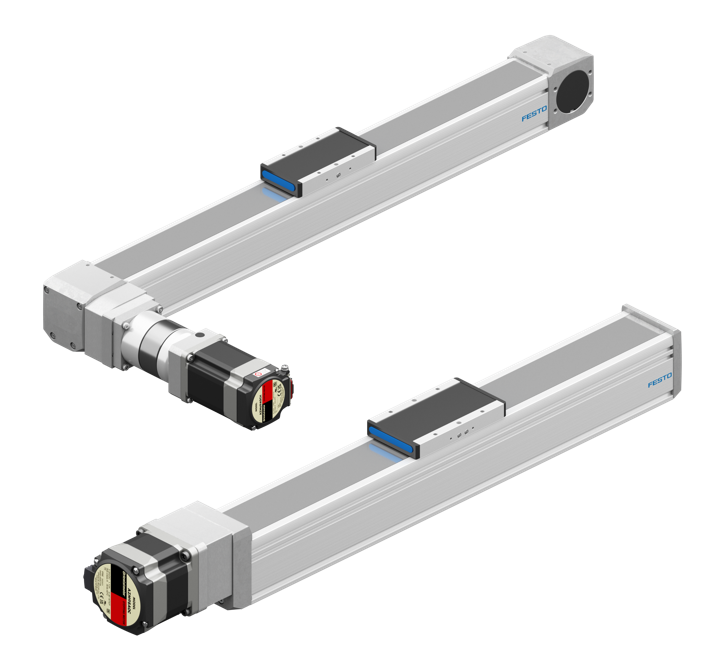

オリエンタルモーター製のモータと組み合わせ

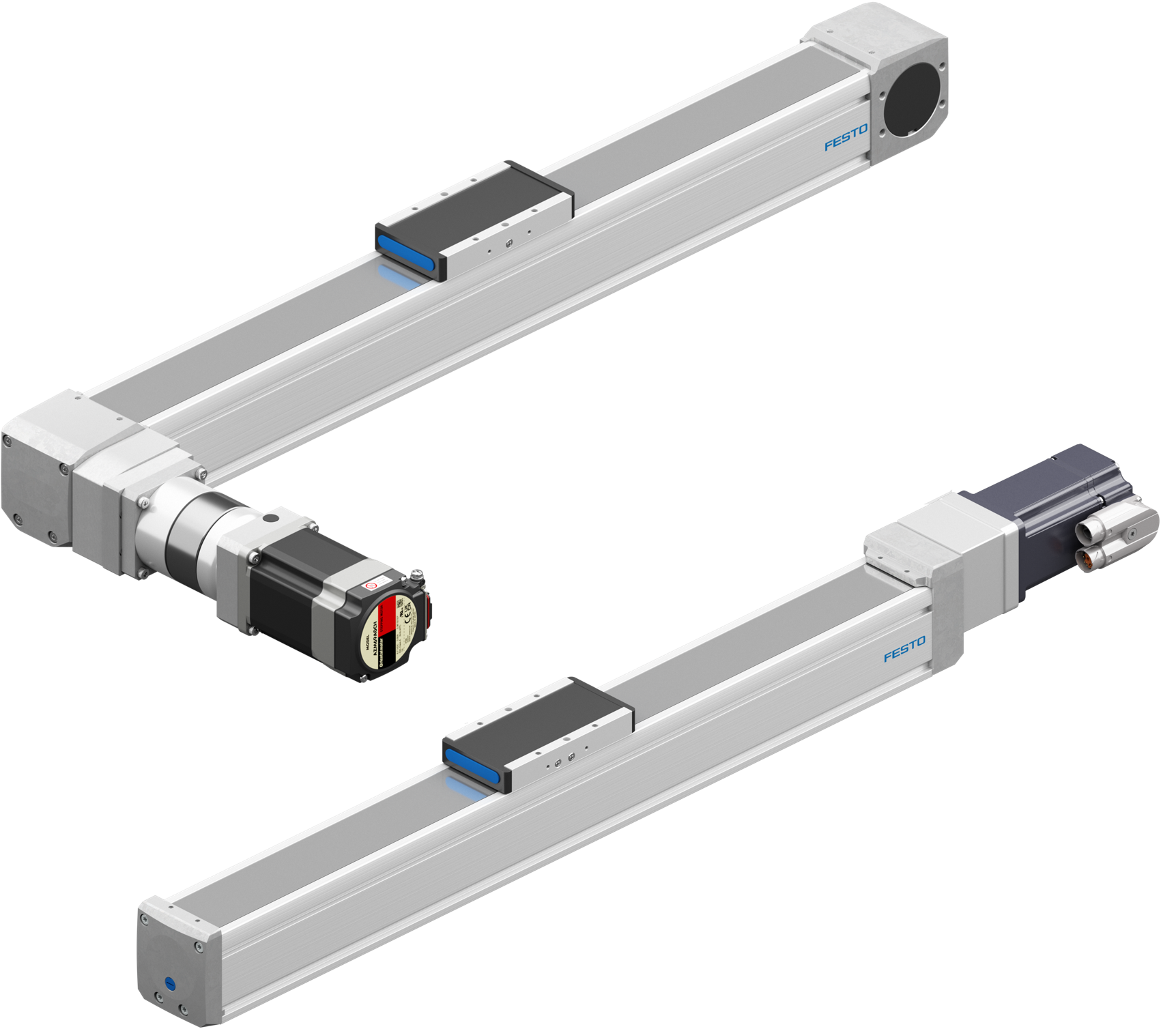

αSTEP AZシリーズ、サーボモーターKXRシリーズが組み合わせ可能。

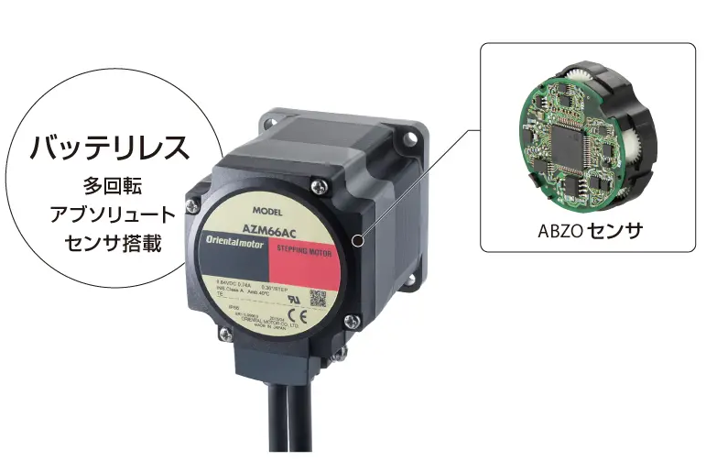

アブソリュートエンコーダ搭載のため原点、リミットセンサが不要です。

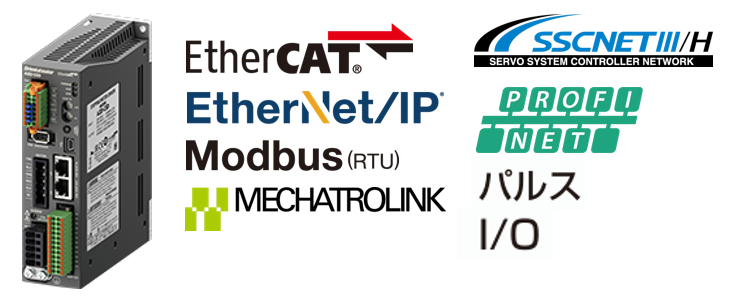

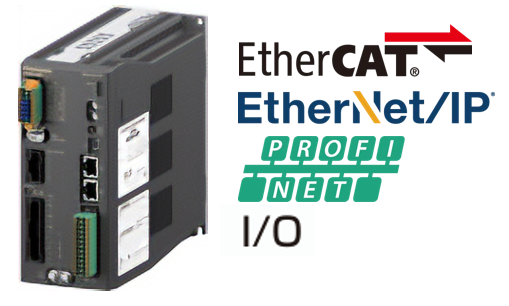

また、AZシリーズはいろいろな上位コントローラに対応できるよう、様々なインターフェースのドライバをラインアップ。
ラインアップ

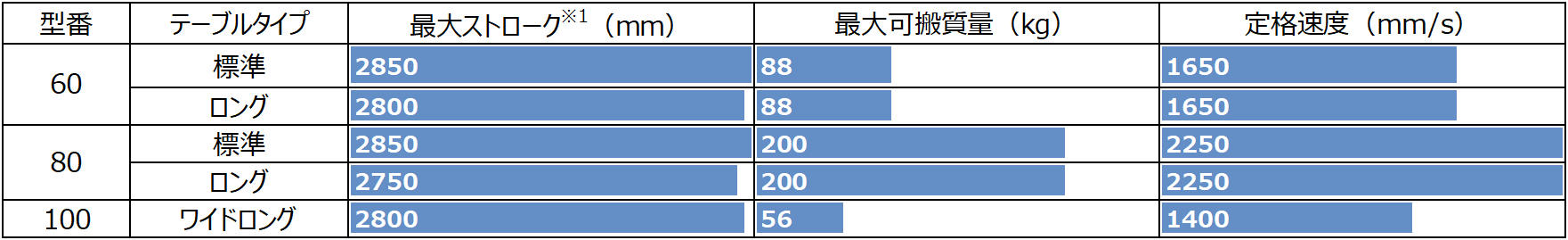

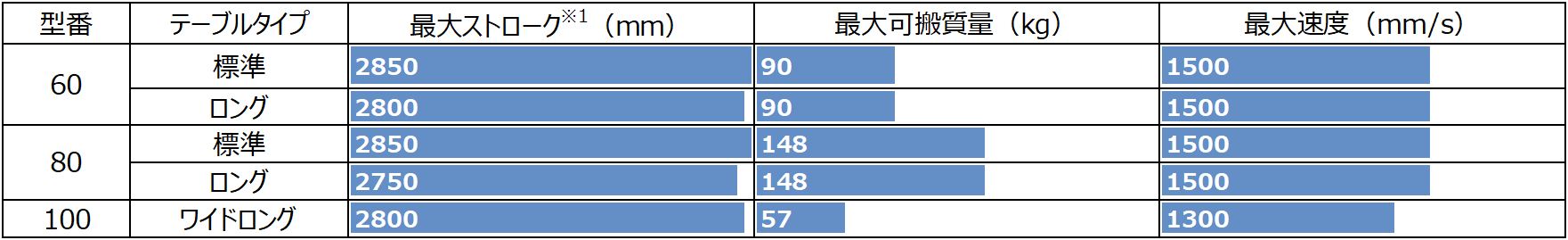

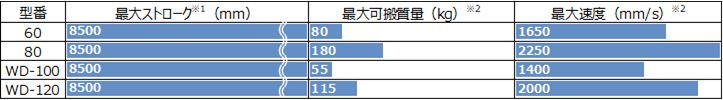

ベルト駆動 αSTEP AZシリーズ搭載
ベルト駆動 サーボモーター KXRシリーズ

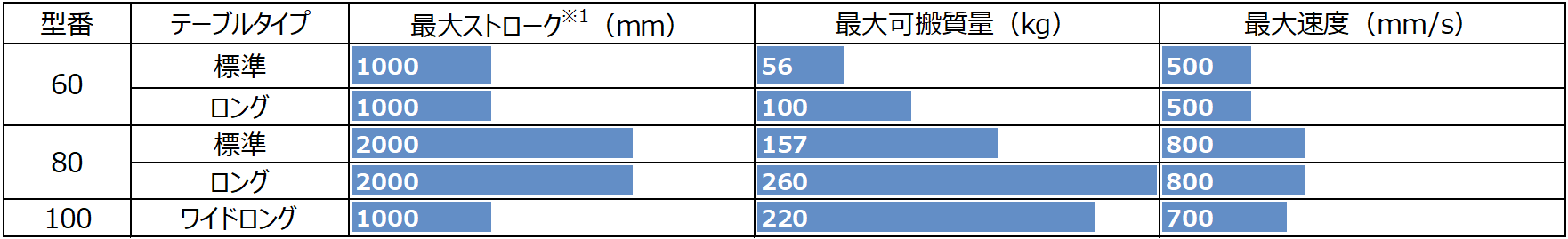

ボールねじ駆動 αSTEP AZシリーズ搭載
ボールねじ駆動 サーボモーター KXRシリーズ
※1：最少ストロークは50mmです。

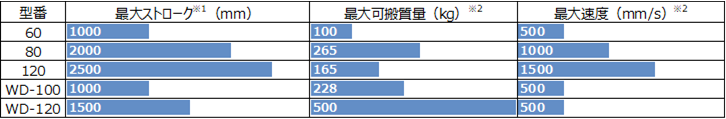

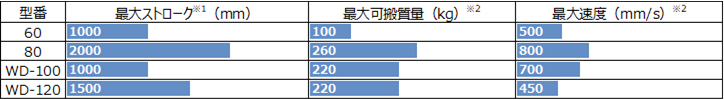

※2：水平設置での目安です。ストローク、リード、減速比、設置方法、重量、速度、加速度、重心位置等によって変わります。
条件に合わせて選定いたします。お問い合わせください。
仕様・外形図
CADデータ
品名をクリックすると各種CADデータがダウンロードできます。
3D CADデータ
※1：ストロークは500mm、テーブルタイプはロングテーブルのデータです。他のストローク、他のテーブルタイプの場合はFESTOサイトからダウンロードするか当社にお問い合わせください。
※2：ストロークは500mmのデータです。他のストロークの場合はFESTOサイトからダウンロードするか当社にお問い合わせください。
※3：コネクタタイプでケーブル向きが反出力側引き出しのデータになります。ケーブル引き出しが出力側、垂直側が必要な場合はオリエンタルモーターのサイトにてダウンロードしてください。
※4：モータは代表品番のみ掲載しています。
2D CADデータ
※1：ストロークは500mm、テーブルタイプはロングテーブルのデータです。他のストローク、他のテーブルタイプの場合はFESTOサイトからダウンロードするか当社にお問い合わせください。
※2：ストロークは500mmのデータです。他のストロークの場合はFESTOサイトからダウンロードするか当社にお問い合わせください。
※3：コネクタタイプでケーブル向きが反出力側引き出しのデータになります。ケーブル引き出しが出力側、垂直側が必要な場合はオリエンタルモーターのサイトにてダウンロードしてください。
※4：モータは代表品番のみ掲載しています。
モータ取付キット組付けマニュアル
| シリーズ | モータ取付キット組付けマニュアル | |
| ELGD-TB（ベルト駆動）※1 | マニュアルはこちら |
|
| ELGD-BS（ボールねじ駆動） | ストレート | マニュアルはこちら |
| 折り返し | マニュアルはこちら |
|
※1：組付け動画はこちら＞＞＞（別シリーズのタイプの組付け動画になりますが、組み付け方法は同様です）
