自作しなくていいんです!4軸多関節ロボットアーム【5軸目の手首フリップ軸オプション発売】

オリムベクスタが販売する4軸多関節ロボットアームに手首フリップ軸オプション追加発売
X-Y-Zとは違う空間作業をシンプルに、低価格で。本体価格は120万円(定価)から

4軸多関節ロボットアームのメカ機構商品です。
設計・部品選定・加工・組立ての手間が省け、低価格で短期間に自動化の立上げが行えます。
部品加工、モータの組付け、調整を行ったのちメカ機構の完成品をお届けします。

・最大リーチ長 水平方向 680mm、垂直方向 729mm、旋回角度±170deg
・可搬質量 5kg(DC24V入力時)
・可搬質量 8kg(DC48V入力時)
・繰り返し位置決め精度 ±0.05mm (各軸減速機の仕様値の総和に基づきます)
・許容慣性モーメント 0.069kgm2 (手首旋回軸)
・入力電源はDC24V/48Vです。電源事情に関係なく、コンセントから駆動できます。

*オンラインによるご相談も承ります*
 お客様の都合に合わせ、ハンディーカメラで実際にデモ機の動きをご覧いただきながらのオンライン説明が好評です。
 ご希望の方は、「お問い合わせ」をクリックいただき、「内容」にオンライン相談希望日時をご記入ください。
 オペレータからオンラインミーティングのURLを送らせていただきます。

小型垂直多関節ロボットアーム OVR350K1 新発売

最大可搬質量 2kgの小型ロボットアームが新登場。本体価格は98万円(定価)から。

OVR680K5と同様、全軸オリエンタルモーター製αSTEP AZシリーズのカタログ標準品を採用しています。駆動部のモータはDC電源入力タイプなので、電源ラインの引き回しが容易でラインへの設置やレイアウト変更にも柔軟に対応できます。また、バッテリ駆動に対応していますので搬送ロボット(AGV・AMR・GTPなど)への搭載も可能です。
商品ページ⋙

ロボットアーム特徴

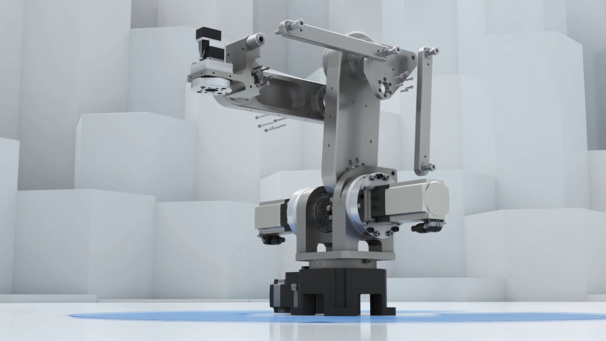

平行リンク機構のロボットアーム

平行リンク機構について説明します。対向するリンクの長さがそれぞれ等しい4節リンク機構です。 原動リンクが動くとその動きと同じ動きを従動リンクします。 言い換えれば対向するリンクの角度が維持されるのが特徴です。この機構には、動くときの形が必ず平行四辺形になるという特徴があります。自動車のワイパー、マジックハンド、パンタグラフなどがわかりやすいかと思います。この機構を用いたロボットアームの先端は、設置面と機構的に常に水平を保つことができますので、矢印の手首軸の角度制御を1軸削減することができます。アーム長がそれぞれ300mmあるため、水平620mmの移動、垂直方向の高さ729mmまで上昇させることができます。2つのアームを駆動するモータを下に配置することで、関節部分の重量を軽量化させ、可搬重量を上げているのが特徴です。

駆動モータはオリエンタルモーターのαSTEPとハーモニックギヤ採用で高精度・軽量化

オリエンタルモーターのαSTEP(アルファステップ) AZシリーズを駆動モータとしており、ドライバ前面のスイッチを押すだけで簡単に原点を設定できます。
Homeセンサ+Z出力のAND入力で原点出しを行う必要はありません。スイッチを押して設定された原点位置は、ABZOセンサに保存されます。このため原点センサ、リミットセンサなどを使わずにロボットアームの運転ができます。
ハーモニックドライブ® の高剛性かつ軽量タイプ波動歯車減速機との組み合わせで確かな精度、停止時にモータが振動しないため、アームのビビりがなく安定した画像処理ができます。
また、アーム先端に電動グリッパ、URフランジ、先端を揺動させるオプションも付けられます。 部品加工、モータの組付け、調整を行ったのちメカ機構の完成品をお届けします。ネットワークに合わせたドライバを選択してご使用いただけます。設計・部品選定・加工・組立ての手間が省け、低価格で短期間に自動化の立上げが行えます。
AZシリーズの詳細はこちら≫

注:使用時には産業用ロボットとしての安全を配慮してください。(協働ロボットとしては使用できません)

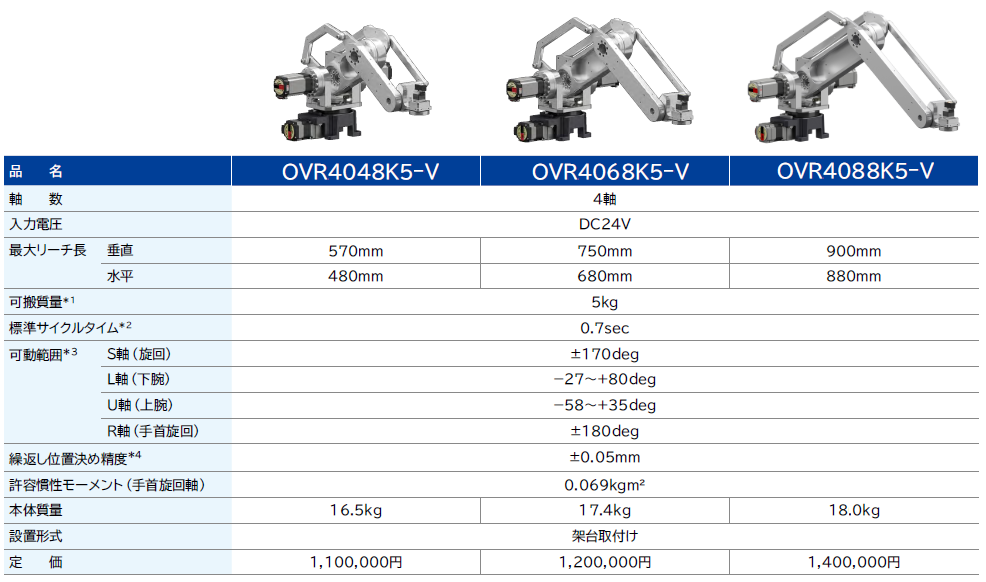

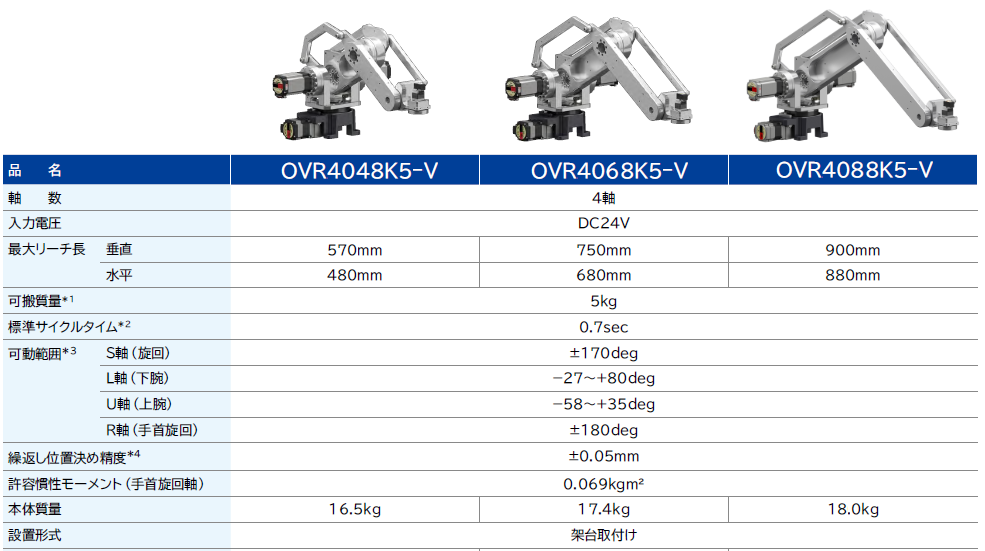

仕様



※1 可搬質量5kg及び8kgは当社評価ワークを搭載した値です。
※2 最高速度はギヤの速度での規定です。最高速度に到達するまでの加速時間を0.5secとしています。 120deg/secは、モータ軸回転速度2000r/min相当の値です。
最高速度で最大可搬重量を搬送できる事ではありません。 各軸の減速比は、S軸(旋回)1/36、L軸(下腕)/U軸(上軸)1/100、R軸(手首旋回)1/50です。
※3 可動範囲は設置原点位置(0deg)を基準に±移動可能な範囲です。 ※4 各軸減速機の仕様値に基づきます。

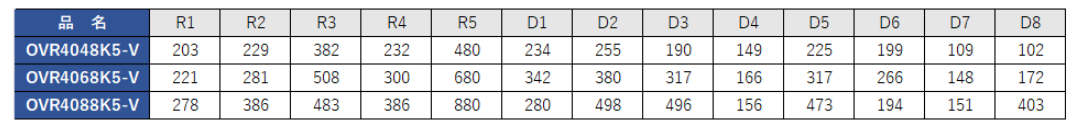

使用範囲

側面図 上部図 全体図


接地面より上に600mm、下に120mmまで動作します。(1マス100mm)灰色の部分が搬送領域です。手前方向200mmから680mmまで水平動作します。高さについては各軸とのマッチングで灰色のエリア内で使用できます。

動作旋回角は±170degです。制限を設けているのは±180deg回転時にケーブルが干渉するためです。ケーブル処理を適切に行えば±180degの回転も可能になります。

灰色の稼働エリアを立体的に表しています。
X-Y-Zの3軸と比べて小さな接地面積で、広い稼働エリアが使用できます。ケーブルベアでの配線の引回しも不要になるので、シンプルな設置ができます。

使用モーター

1~4軸

1軸:ロータリーアクチュエータ DGB130R36-AZAKL(オリエンタルモーター)
2軸:αステップ AZM66MK電磁ブレーキ付き(オリエンタルモーター)、波動歯車減速機 CSG-20-100(ハーモニック・ドライブ・システムズ)
3軸:αステップ AZM66MK電磁ブレーキ付き(オリエンタルモーター)、波動歯車減速機 CSG-20-100(ハーモニック・ドライブ・システムズ)
4軸:αステップ AZM24AK(オリエンタルモーター)、波動歯車減速機 CSF-8-50(ハーモニック・ドライブ・システムズ)

5軸 手首フリップ軸をオプション追加できるようになりました!

5軸:お客様の用途に合わせてお選びいただけます。

オリエンタルモーター製モーターハンドEHシリーズ、フェスト社製電動グリッパ、空圧フィングリッパ、シェイプグリッパ、真空パッドなど装着できます。


メーカー オリエンタルモーター フエスト フエスト フエスト フエスト
シリーズ 電動グリッパ EH4 電動グリッパ EHPS フィングリッパ DHAS シェイプグリッパ DHEF 真空グリッパキット

把持力 25N 482N およそ 1kg Φ12~Φ38 390g お問い合わせください
ストローク 25mm(両側) 32mm(両側) 160mm(両側)
まだまだあります!!
『エンドエフェクタ(グリッパ・ロボットハンド) 5メーカー 11シリーズを比べてみた!!』はこちら⋙


 ・フエスト フィングリッパ DHAS + 空圧開閉     ・フエスト シェイプグリッパ DHEF


動画 正面と側面からの動作をご覧いただけます。

デモ機の先端にFESTO製グリッパフィンガを組み合わせたピックアンドプレース動作をご覧ください。


オリエンタルモーター製MRCコントローラを使用して簡単に立ち上げた動きです。

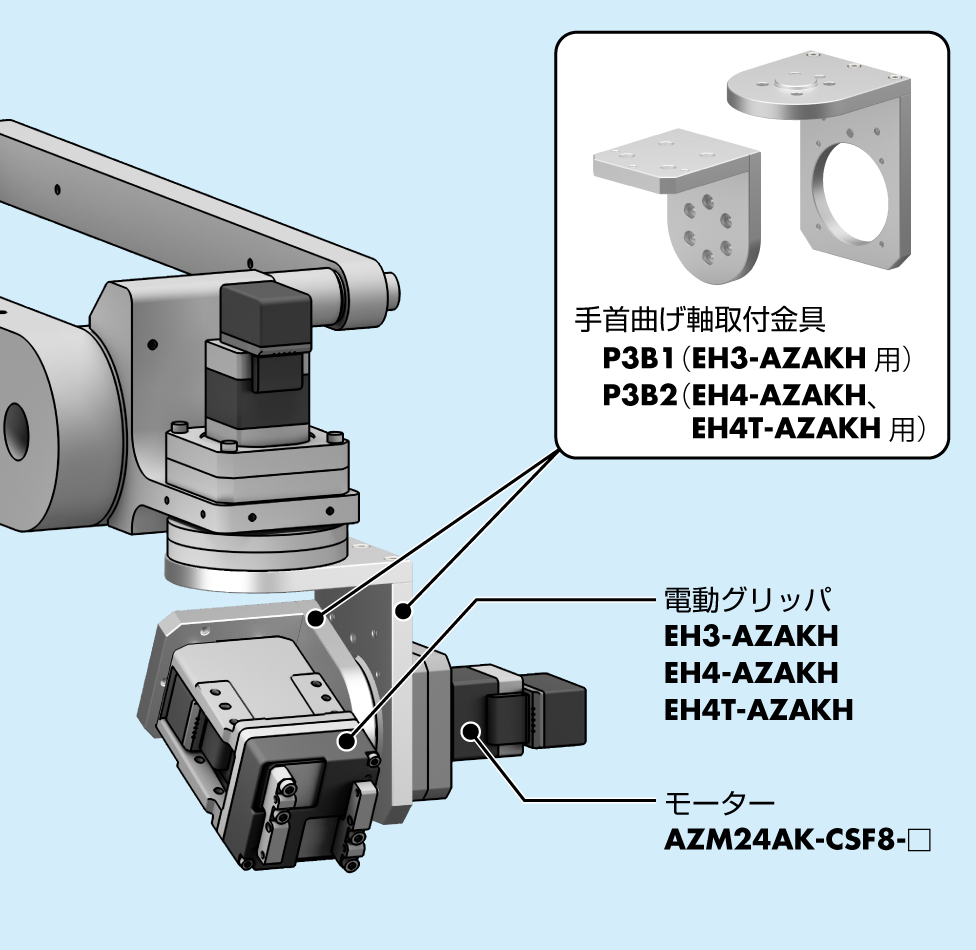

手首フリップ軸オプション



リンク機構によりアーム先端は常に下を向いているため、ピックアンドプレイスをさせるには4軸だけの制御で使用できますが、やはり手首上げ下げ(フリップ)
の要素がないと使いにくいという事例も多くあります。
そこで、オプションで手首フリップ軸ブラケット&モータを発売します。駆動源はAZシリーズとハーモニックドライブ®です。
モータハンドを90度持ち上げて棚からワークをつかみ、梱包箱に入れる、ワークを取り上げて背面の画像を撮影してから箱詰めする。
バイト、トーチを少し傾けて作業するなど用途がさらに広がります。

フリップ軸取付金具:FMBZ-4、FBH4-HG
使用モータ:αステップ AZM46A0K(オリエンタルモーター)、波動歯車減速機 CSF-11-50(ハーモニック・ドライブ・システムズ)
※ブラケットを含む総重量1.7kg

各種データ

ロボットアーム ロボットコントローラ
取扱説明書
チラシ
オプション
CAD
DXF

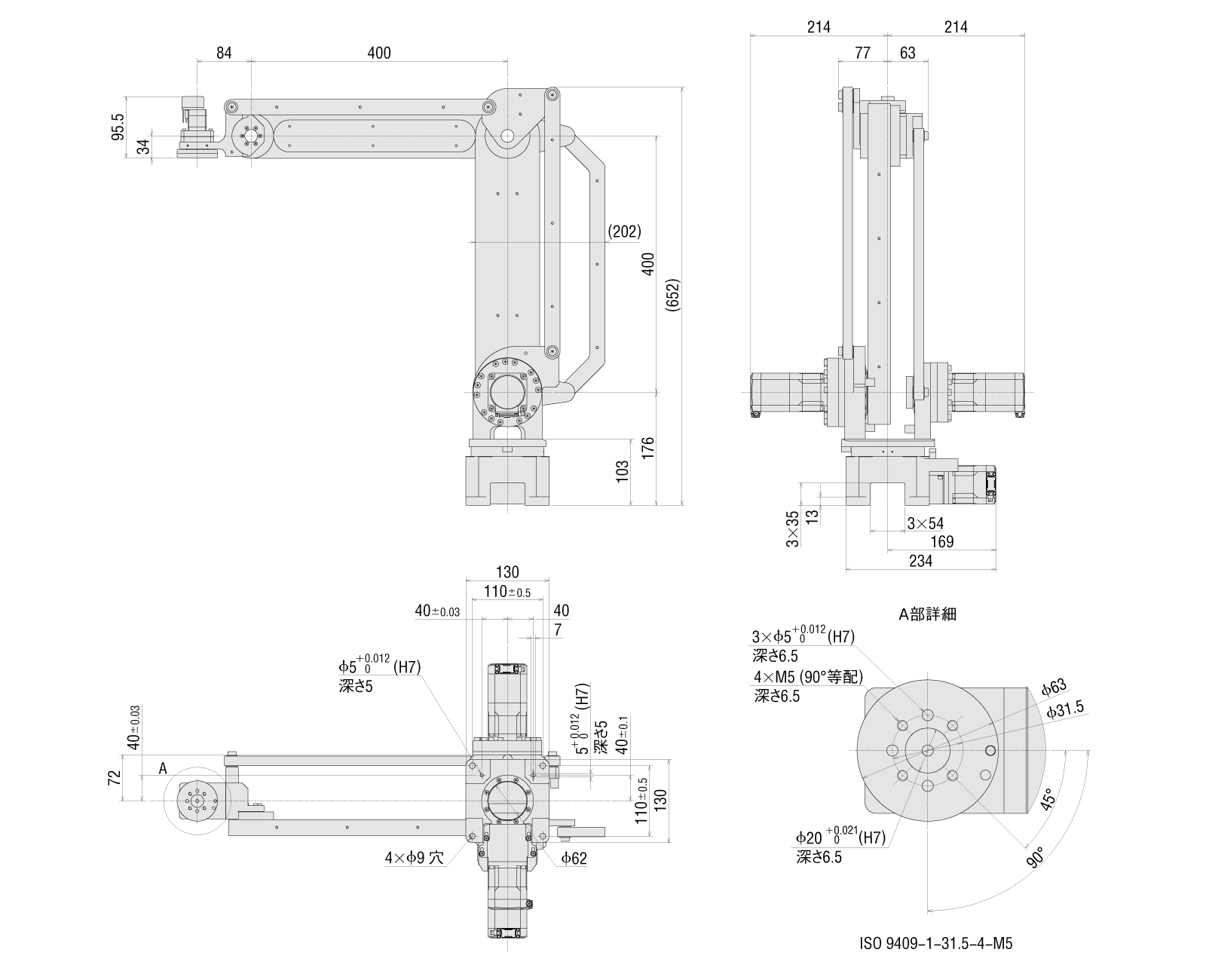

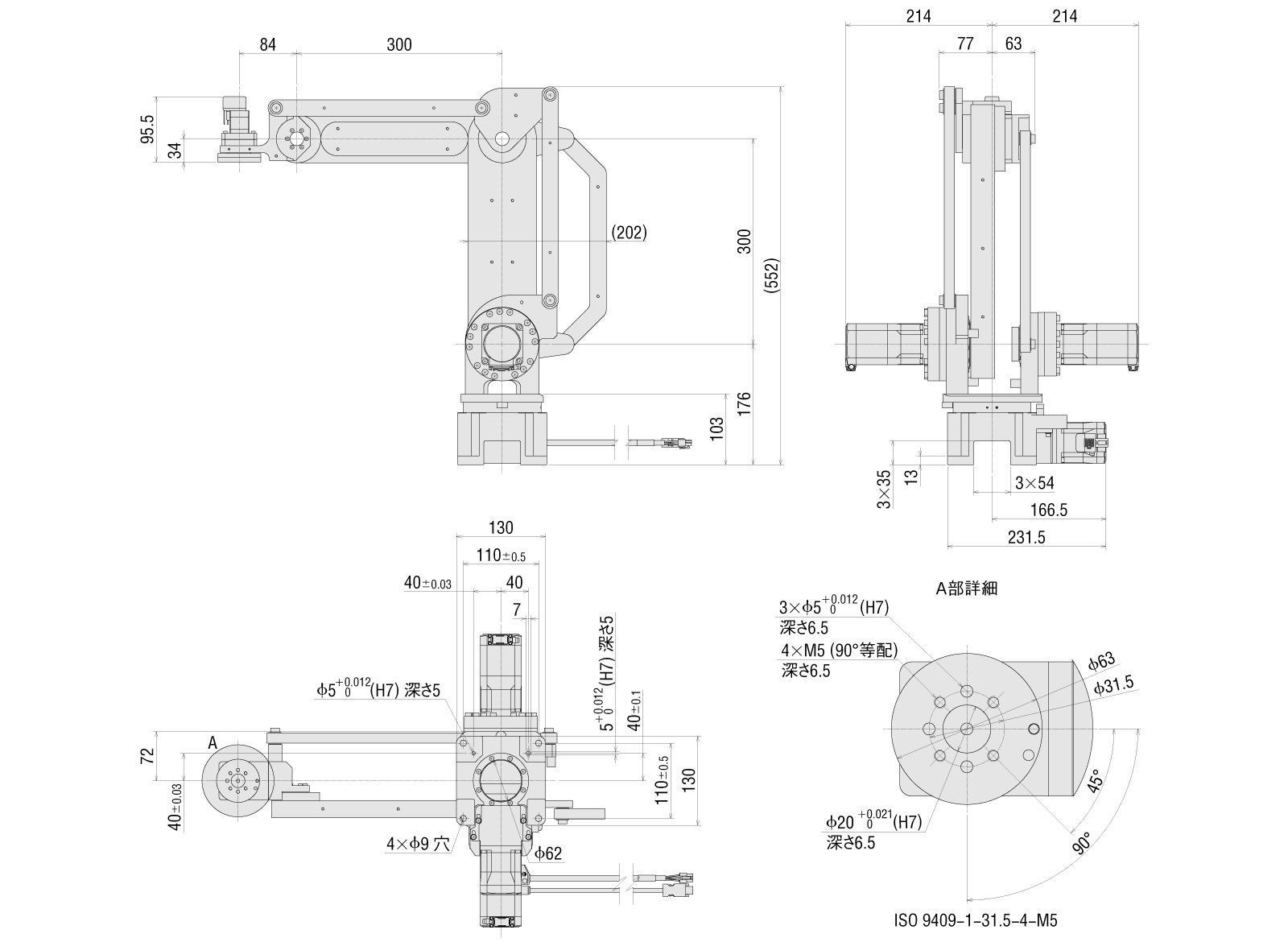

外形図PDF
CADデータは右クリックで ”名前を付けてリンク先を保存”でDLできます。

  IE   CADがダウンロードできない方は こちら>>

推奨ドライバ

推奨ドライバは、 DC 電源入力タイプの小型ドライバ AZD-KD になります。 ロボットアーム、モータ以外は別手配となります。組合せのAZシリーズ小型ドライバ(下絵)は、RS-485通信で、運転データ やパラメータの設定、 運転指令の入力をおこなえます。


プロトコルは Modbus(RTU)に対応しており、タッチパネルやコンピュータなどに接続 できます。 S軸(旋回)の中空ロータリアクチュエータの下から設置ドライバ までの距離に合わせて中継ケーブルを別途ご購入ください。

ロボットコントローラ MRC01(このロボットを簡単に動かせるコントローラです)

3ステップで、誰でもロボットマスター

「初期設定」「動作プログラミング」「動作確認」の3 ステップで、自作ロボットをかんたんに導入・制御できるロボットコントローラ。
AZシリーズ/AZシリーズ搭載アクチュエータを使用した自作ロボットを制御できます。
専用のプログラミングソフトMRC Studioは、無償でダウンロードいただけます。(プログラミングソフトMRC Studio、EDSファイルはこちらよりダウンロードできます。


Step1. ガイダンスに従って、迷わず初期設定
   ロボットタイプの選択や機構情報の入力など、一連の初期設定をウィザード形式でおこなえます。 イラストを見ながらガイダンスの指示に従って設定するこ
   とで、初めてでも短時間でロボットの初期設定ができます。
Step2. ラダーの知識は不要。項目選択で、動作のプログラミング
   プログラムの作成は、コマンドを選択していくかんたんな方式です。ラダーなどの専門知識がなくても直感的にプログラムを作成できます。
   P to P運転、直線補間運転、円弧補間運転、アーチモーションなどにランダムに組み合わせて対応できます。 さらに、上位制御機器からEtherNet/IP経由
   で、直接運転データを実行することもできます。
Step3. オンライン 3D シミュレーションで、動作確認
   ロボットの動作プログラムを3Dシミュレータ上で確認することができます。 実機を動かす前に、プログラムの簡易的なチェックができます。

関連コンテンツ:本当に簡単なのが試してみました。「オリエンタルモーター製ロボットコントローラ MRC01をレビューしてみた!」はコチラ⋙

詳細はこちら≫

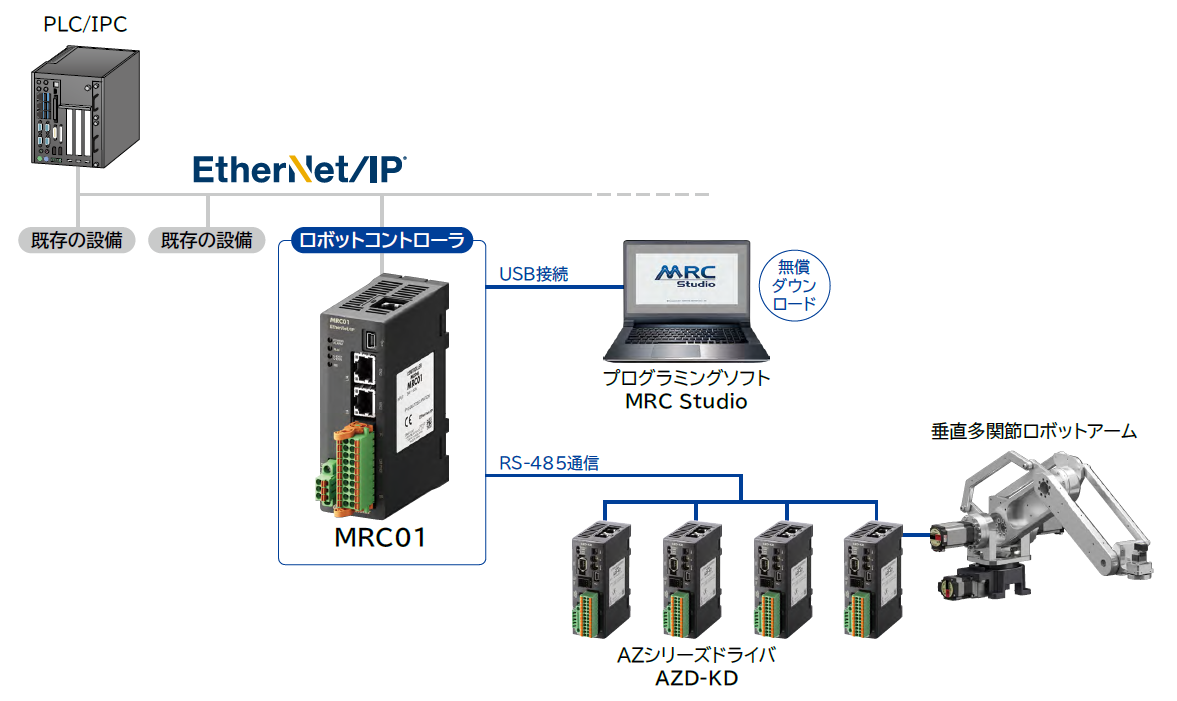

<既存のシステムに簡単にロボットを導入>
MRC01と上位システムとの連携は、EtherNet/IP™でダイレクト制御。既存の設備の制御システムを大きく変更せずに、自作ロボットをかんたんに追加導入できます。
※EtherNet/IP™はODVAの商標です。

ラダーの知識は不要。項目選択で、動作のプログラミング。 プログラムの作成は、コマンドを選択していくかんたんな方式です。ラダーなどの専門知識がなくても直感的 にプログラムを作成できます。P to P運転、直線補間運転、円弧補間運転、アーチモーションなどに対応しています。 さらに、上位制御機器からEtherNet/IP経由で、直接運転データを実行することもできます。カメラでワークの停止座標を読み取り、ロボットがワークを取りに動作します。また、4軸多関節ロボットアームもデフォルトで用意されています。

MRC01が良くわかる
「オリエンタルモーター製ロボットコントローラ MRC01をレビューしてみた!」はこちら⋙

よくある質問

 駆動モータの出力は?


 DC24V時の最大の出力は58Wです。協働ロボットとして80W以下の出力ではありますが、ドライバに保護機能がないため産業用ロボットとしてご使用ください。

 協働ロボとしての使用は可能か?


 協働ロボとしては使用できません。労働安全衛生法に基づく有資格者のもと安全を確保し、産業用ロボットとしてご使用ください。
 材質は?
 ステンレス部はSUS303とSUS304、アルミ合金部はA5052、無電解ニッケルメッキ処理をしています。
 コントローラはありますか?


 オリエンタルモーター製のロボットコントローラMRC01がございます。

 寿命は?
 減速機の推定寿命が10000時間ですので、これに倣うものとします。

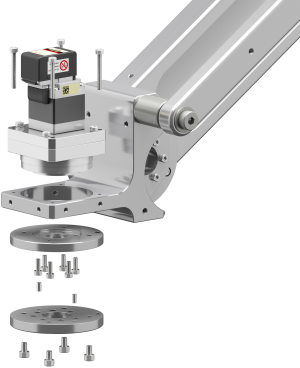

 メンテナンスは?


 ゴミや異物がついている場合は即座に清掃をしてください。始動時ならびに6カ月をめどに取説に記載の緩みやケーブルの破損を確認ください。給油の必要はありません。
 製品保証は?
 納入後12か月または可動2000時間のどちらか一方です。
