スリット板金ユニットIP4X（AC電源入力）

　フィルターメディア除塵率： 65%
　カバー・フレーム：SPCC または SPHC 厚さ1.6mm
　フィルターメディア：ポリエステル
　ファンフレーム：ポリブチレンテレフタレート （難燃グレード：V-0）
　羽根：ポリフェニレンオキシド （難燃グレード：V-1）
　フィンガーガード：鉄線

仕 様

搭載ファン：☐92mm×38mm厚

風向き	品名	色	外形寸法	アラーム	電圧	電流	入力	回転速度	最大風量	最大静圧	騒音レベル
			mm		V	A	W	r/min	m3/min	Pa	db(A)
吐出し	C-EMU938-SEG-1	ベージュ	155×155	なし	単相100-240	0.09	5.1	3730	0.71	76	44
	C-EMU938-SECG-1	クリーム
	C-EMU938M-SEG-1	ベージュ		回転低下
	C-EMU938M-SECG-1	クリーム
吸込み	C-EMU938-SSG-1	ベージュ		なし	単相100-240	0.09	5.1	3790	0.74	57	45
	C-EMU938-SSCG-1	クリーム
	C-EMU938M-SSG-1	ベージュ		回転低下
	C-EMU938M-SSCG-1	クリーム

搭載ファン：☐120mm×38mm厚

風向き	品名	色	外形寸法	ファン 搭載台数	アラーム	電圧	電流	入力	回転速度	最大風量	最大静圧	騒音レベル
			mm			V	A	W	r/min	m3/min	Pa	db(A)
吐出し	C-EMU1238-SEG-1	ベージュ	180×180	1	なし	単相100-240	0.09	5.1	2950	1.1	69	47
	C-EMU1238-SECG-1	クリーム
	C-EMU1238M-SEG-1	ベージュ			回転低下
	C-EMU1238M-SECG-1	クリーム
	C-EMU1238-SE2G-1	ベージュ	305×180	2	なし	単相100-240	0.18	10.2	2950	2.3	75	50
	C-EMU1238-SEC2G-1	クリーム
	C-EMU1238M-SE2G-1	ベージュ			回転低下
	C-EMU1238M-SEC2G-1	クリーム
	C-EMU1238-SE3G-1	ベージュ	430×180	3	なし	単相100-240	0.27	15.3	2950	3.6	76	52
	C-EMU1238-SEC3G-1	クリーム
	C-EMU1238M-SE3G-1	ベージュ			回転低下
	C-EMU1238M-SEC3G-1	クリーム
吸込み	C-EMU1238-SSG-1	ベージュ	180×180	1	なし	単相100-240	0.09	5.1	2920	1.2	53	45
	C-EMU1238-SSCG-1	クリーム
	C-EMU1238M-SSG-1	ベージュ			回転低下
	C-EMU1238M-SSCG-1	クリーム
	C-EMU1238-SS2G-1	ベージュ	305×180	2	なし	単相100-240	0.18	10.2	2920	2.5	64	48
	C-EMU1238-SSC2G-1	クリーム
	C-EMU1238M-SS2G-1	ベージュ			回転低下
	C-EMU1238M-SSC2G-1	クリーム
	C-EMU1238-SS3G-1	ベージュ	430×180	3	なし	単相100-240	0.27	15.3	2920	3.8	67	50
	C-EMU1238-SSC3G-1	クリーム
	C-EMU1238M-SS3G-1	ベージュ			回転低下
	C-EMU1238M-SSC3G-1	クリーム

搭載ファン：☐180mm×90mm厚

風向き	品名		外形寸法	ファン 搭載 台数	アラーム	電圧	周波数	電流	入力	回転速度	最大風量	最大静圧	騒音レベル
	色：ベージュ	色：クリーム	mm			V	Hz	A	W	r/min	m3/min	Pa	db(A)
吐出し	C-MRS18-BH-SEG	C-MRS18-BH-SECG	284×284	1	なし	単相100	50	0.60	58	2850	6.8	210	58
							60	0.80	81	3300	7.9	250	61
						単相110	60	0.77	86	3350	8.3	270	62
						単相115	60	0.76	89	3350	8.3	290	62
	C-MRS18-DH-SEG	C-MRS18-DH-SECG				単相200	50	0.30	58	2850	6.8	210	58
							60	0.40	77	3300	7.9	250	61
						単相230	60	0.37	83	3350	8.3	290	62
	C-MRS18-BBH-SEG	C-MRS18-BBH-SECG			回転低下	単相100	50	0.60	58	2850	6.8	210	58
							60	0.80	81	3300	7.9	250	61
						単相110	60	0.77	86	3350	8.3	270	62
						単相115	60	0.76	89	3350	8.3	290	62
	C-MRS18-DBH-SEG	C-MRS18-DBH-SECG				単相200	50	0.30	58	2850	6.8	210	58
							60	0.40	77	3300	7.9	250	61
						単相230	60	0.37	83	3350	8.3	290	62
吸込み	C-MRS18-BH-SSG	C-MRS18-BH-SSCG		1	なし	単相100	50	0.60	58	2850	6.6	140	56
							60	0.80	81	3300	7.7	180	60
						単相110	60	0.77	86	3350	7.8	200	60
						単相115	60	0.76	89	3350	8.0	200	61
	C-MRS18-DH-SSG	C-MRS18-DH-SSCG				単相200	50	0.30	58	2850	6.6	140	56
							60	0.40	77	3300	7.7	180	60
						単相230	60	0.37	83	3350	8.0	200	61
	C-MRS18-BBH-SSG	C-MRS18-BBH-SSCG			回転低下	単相100	50	0.60	58	2850	6.6	140	56
							60	0.80	81	3300	7.7	180	60
						単相110	60	0.77	86	3350	7.8	200	60
						単相115	60	0.76	89	3350	8.0	200	61
	C-MRS18-DBH-SSG	C-MRS18-DBH-SSCG				単相200	50	0.30	58	2850	6.6	140	56
							60	0.40	77	3300	7.7	180	60
						単相230	60	0.37	83	3350	8.0	200	61

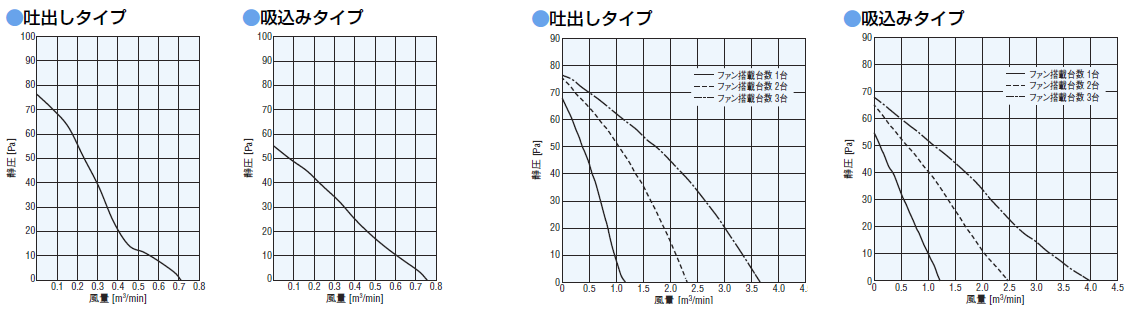

特 性

  搭載ファン：☐92mm　                                                             搭載ファン：☐120mm

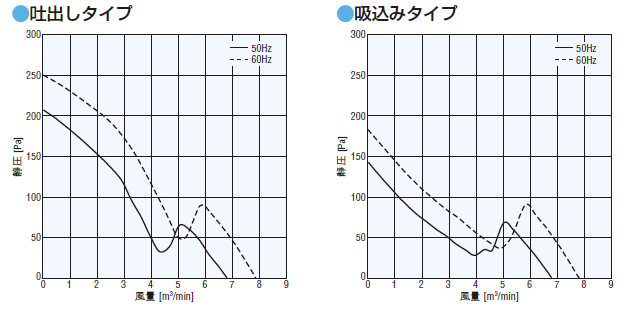

  搭載ファン：☐180mm　

パネル（ファン無し）

塗装色	品番	外形寸法	外形図
ベージュ	C-SS	155×155mm
	C-SM18	180×180mm
	C-SM30	305×180m
	C-SM43	430×180mm
	C-SL	284×284ｍｍ
クリーム	C-SCS	155×155mm
	C-SCM18	180×180mm
	C-SCM30	305×180mm
	C-SCM43	430×180mm
	C-SCL	284×28ｍｍ
