No.6 圧倒的な省エネ!メンテナンスフリーのサーボプレス

サーボプレスはサーボモータを動力源としたプレス機です。
サーボプレスは油圧式と異なり、オイル漏れがなくメンテナンスがしやすいプレス機です。
小型高出力のサーボモータとロードセルが一体になっており、プレス本体に付随する装置(油圧ユニットなど)がない分、
設置スペースをコンパクトにまとめることができます。
サーボプレスは精密な位置決め調整を行うため、段取り換えや製造ライン立上げ時に、金型や冶具の調整を行う必要がありません。
また、金型への衝撃が少なくメンテナンス頻度が減り、生産性の向上に貢献します。

油圧式プレスと比べて、このようなメリットがあります。

  1. オイル漏れ、発熱の心配なし
  2. パッキン交換不要

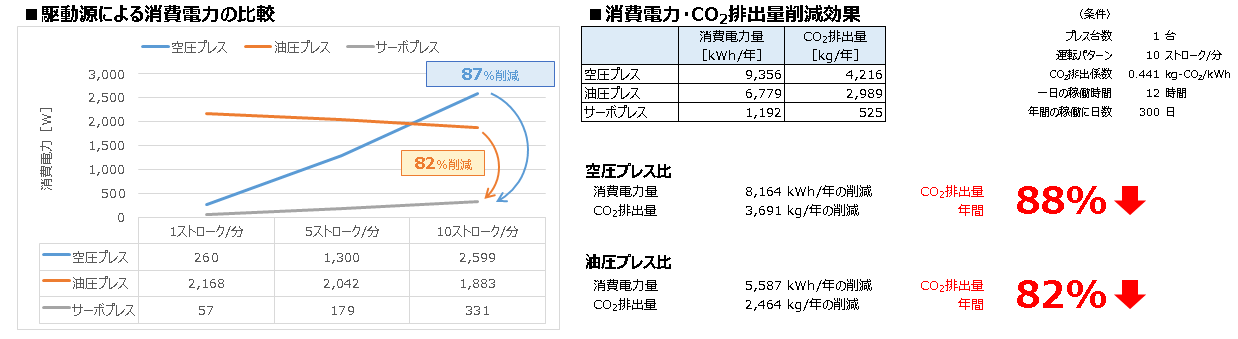

  3. 消費電力が非常に少ない
  4. 低騒音

 サーボプレスなら駆動時のみ運転するため、消費電力が低く抑えられます。

JANOMEサーボプレスの特徴

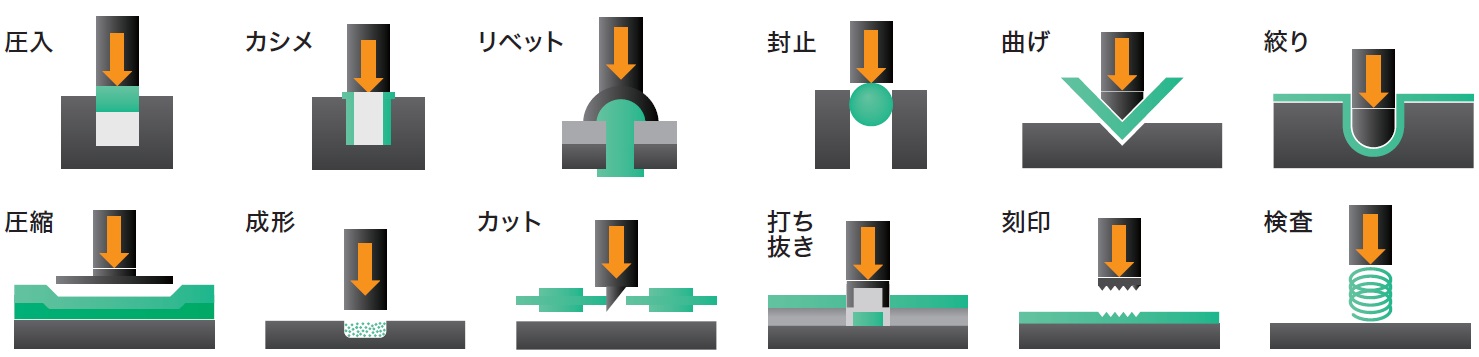

多種多様な加圧機能

駆動方法(一定速度、一定荷重)と停止条件(位置停止、荷重停止、時間停止、距離停止など)を設定することで、任意の速度・位置・荷重を組み合わせて特殊加工が可能です。

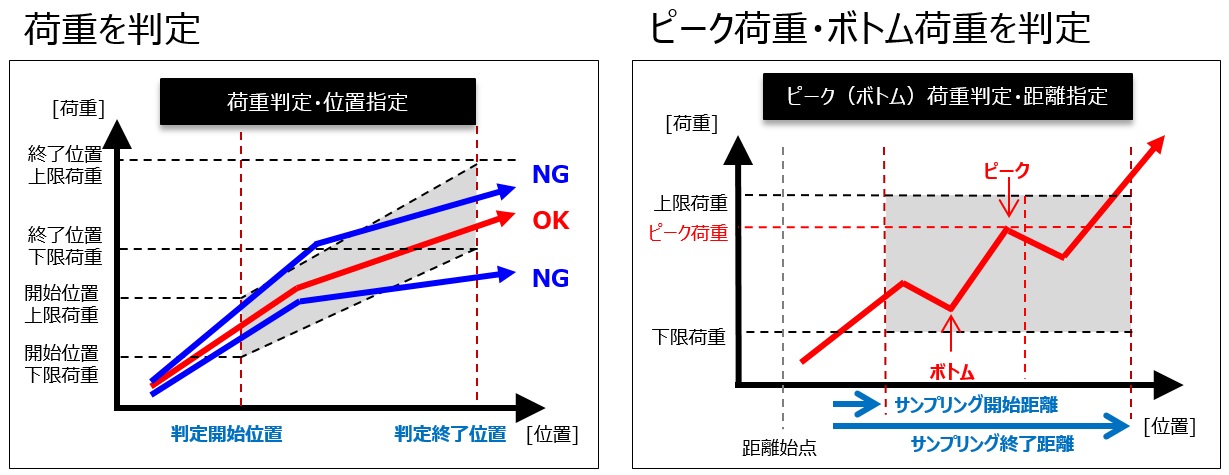

荷重と位置を組み合わせた判定機能

荷重・位置・距離・速度の多様な判定機能を備えています。RS-232Cを標準装備しているため、ダイレクトにPC接続ができ、各種設定や運転結果などを、データとして保存することもできます。そのほか、ロードセル出力を使って、位置・荷重情報を外部に取り出すことができます。




ラインアップ

設備組込タイプやコラムタイプ、クリーンルーム対応機種など様々なシーンに対応できます。

シリーズ

JPシリーズ 5

JPシリーズ 4

JPシリーズ S

特徴

加圧能力:0.5~80kN
業界トップクラスの高速稼働
Ethernet標準搭載

加圧能力:0.5~120kN
大きい液晶画面とパネルスイッチ
コラム型、ヘッド型、ユニット型の3タイプ

加圧能力:5~200kN
コンパクト&スリム




0.5kN
1kN (100kg)
2kN (200kg)
5kN (0.5ton)
10kN (1ton)
15kN (1.5ton)
20kN (2ton)
30kN (3ton)
50kN (5ton)
80kN (8ton)
100kN (10ton)
200kN (20ton)
クリーンルーム仕様
クリーン度※
クラス10
★★★★★
クラス10
★★★★★
クラス1000
フィールドネットワーク EtherNet 標準搭載
その他、ご注文時に選択指定
・PROFINET
・CC-Link
・DeviceNet
・PROFIBUS
・CANopen
オプションで選択可能
EtherNet
ご注文時に選択指定
・EtherNet
・PROFINET
・CC-Link
・DeviceNet
・PROFIBUS
・CANopen
カタログPDF
(3MB)

(2.28MB)

(3.19MB)

※Federal Standard209(FED-STD-209D)米国連邦規格に基づいています。1立方フィート内の最大許容個数で0.5μm以上の粒子が10個以下であることを表します。

お客様の使い方に合わせて各シリーズをご紹介いたします。
金型試し抜きのご要望や選定など、オリムベクスタまでご相談ください。
