No.5 IPMモータってどんなモータ?

ダミーイメージ

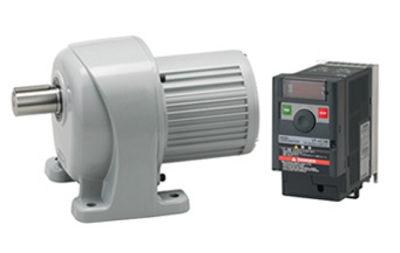

IPMモータは回転子(ロータ)に永久磁石を使用した同期モータです。専用インバータと組み合わせて使用します。高効率で負荷変動に強いなどインダクションモータ(誘導モータ)にはない特徴があります。
■ 速度制御用インバータはご注文から10日で出荷可能
■ 高効率で省エネやCO2排出量削減に貢献.トップランナー制度対象外
■ 負荷変動に強いため、ワークが変化しても速度の変化が少ない
■ 出力は0.1~90kWまでラインアップ
■
平行軸・直交中空軸・直交中実軸など幅広いギアモータをラインアップ(0.1~2.2kW)

      \ザックリわかる! IPMモータ/     \最適なサイズ・出力をお選びします!/




IPMモータの特徴

インダクションモータ(誘導電動機)はアルミニウムや銅などの 2 次側導体に誘導電流を流して回転子(ロータ)の磁束を作るのに対し、IPMモータ(永久磁石形電動機)は回転子に永久磁石を使用しており、磁束を作るための電流が不要です。このため回転子の損失が非常に少なく高効率です。 その結果、低発熱で放熱面積を小さくでき、電動機 の小型・軽量化が可能です。また設定周波数に同期して回転するため、ある程度負荷が変動しても回転速度が変わりません。


※IPMモーター:Interior Permanent Magnet(永久磁石埋込式)の同期モーターです 。
誘導電動機ではなく、同期電動機の部類ため、経済産業省の定めるトップランナー規制の対象外商品です。



  【短納期】速度制御用インバータはご注文から10日で出荷

0.1~2.2kW ニッセイ IPMギアモータ
省エネ効果やラインアップの詳細はこちら

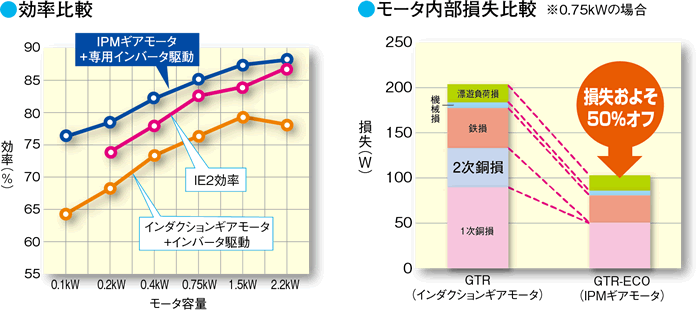

高効率

インバータ制御では、インバータの出力電圧と電流値からモータ速度を検出します。
また、負荷がかかった時の電流を最小限に抑える制御により、IE2を超える高効率を実現します。

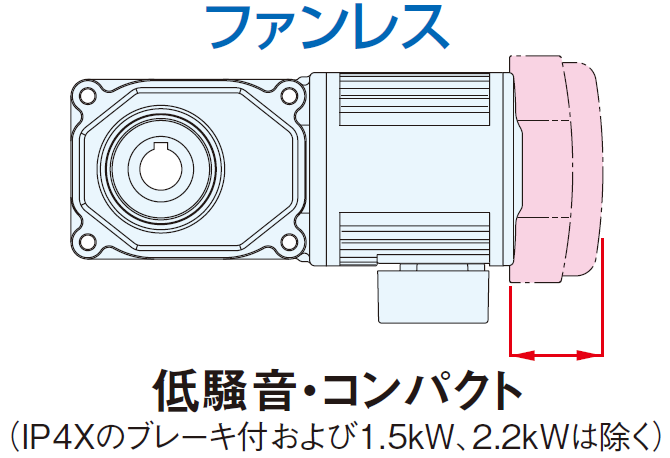

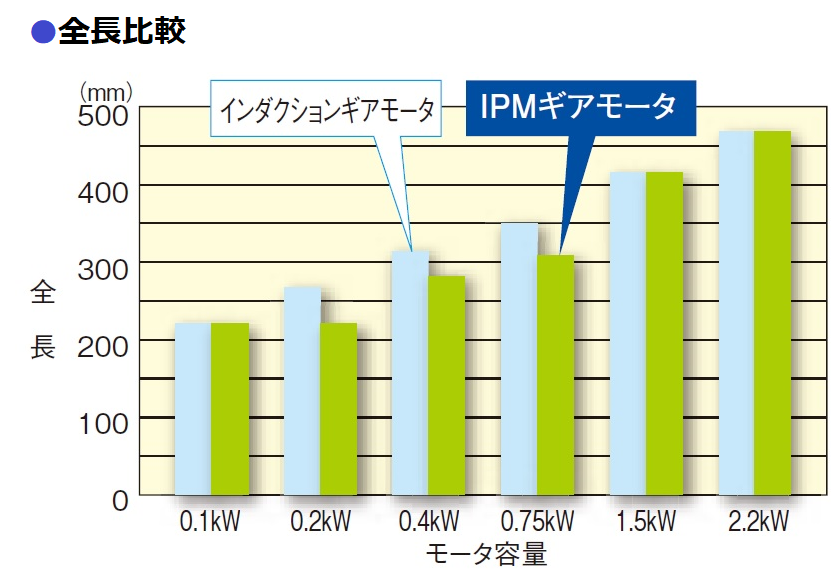

ファンレスで低騒音・コンパクト

高効率化により、0.75kW以下の機種はファンレスのため低騒音でコンパクトになりました。

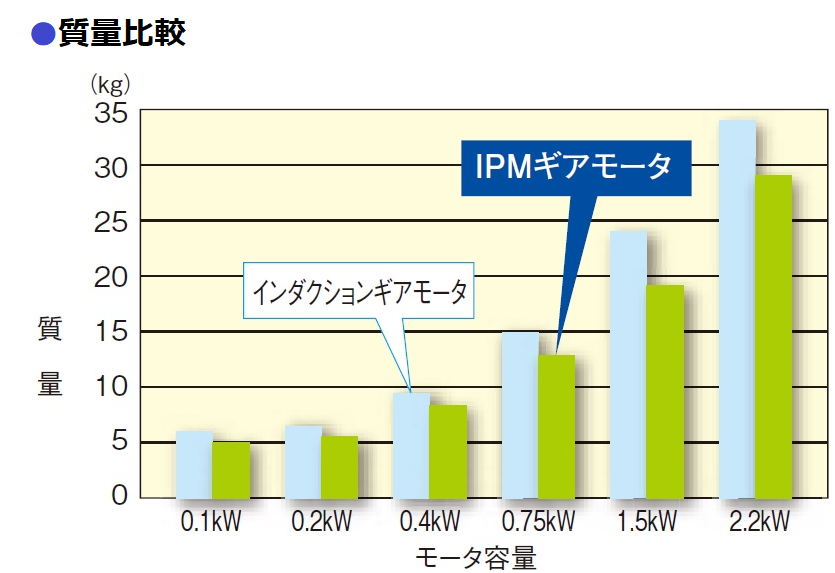

モータ全長寸法、質量が低減され、小型・軽量化を実現しました。従来の冷却ファンが埃を巻き上げることもなくなります。

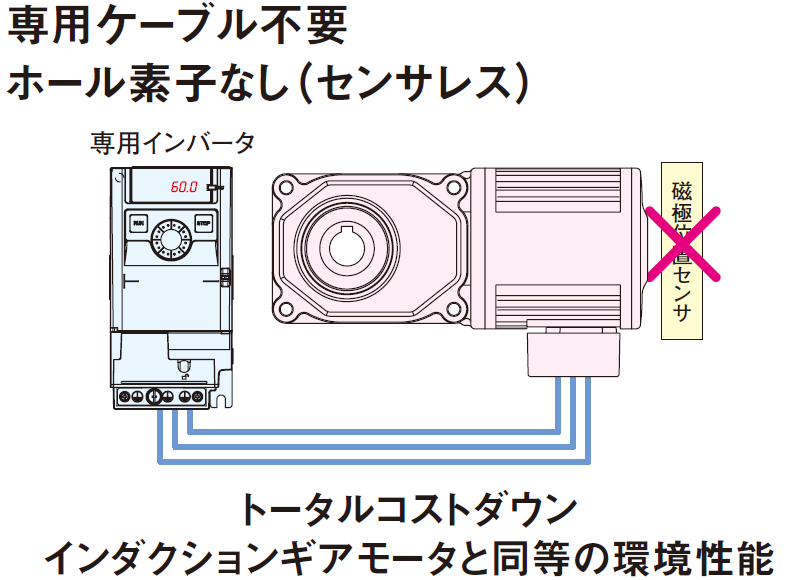

専用ケーブル不要、配線が簡単

IPMギアモータはので、インバータの出力電圧と電流値からモータ速度を検出しますので、速度検出のセンサーを使用しません。
一般のインダクションモータと同じく3芯動力ケーブルで配線します。特別なケーブルを必要とせず安価でシンプルです。

※配線距離は30m以下を目安にご使用ください。


動力モーターをインバータと使用していて、発熱に不満がある、トルク変動により回転数が安定しないといった場合、

配線はそのままで、IPMモーター(取付互換有り)と専用インバータに付け替えていただくだけで不満が解消できます。





         \価格・納期確認、購入ができます/


製品ラインアップ

ギアは脚取付タイプ、フランジタイプ、直交タイプ、中空・中実タイプがあり、用途に応じてお選びいただけます。
標準・防水タイプでいずれも電磁ブレーキ付きがあります。

製品機種 シリーズ 減速比 カタログPDF
  • モータ機種
    IPMギアモータ(IP4X)
    IPMブレーキ付ギアモータ(IP4X)
    防水IPMギアモータ(IP65)
    防水IPMブレーキ付ギアモータ(IP65)

  • モータ電源電圧
     三相200~230V

  • モータ容量
     0.1kW, 0.2kW, 0.4kW,
     0.75kW, 1.5kW, 2.2kW
     ※FFシリーズは0.1~0.75KW


    ※IPMギアモータは10月にリニューアル
    しました。
    リニューアルポイントは
    こちらからご覧ください。

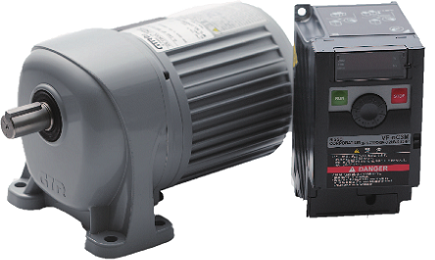

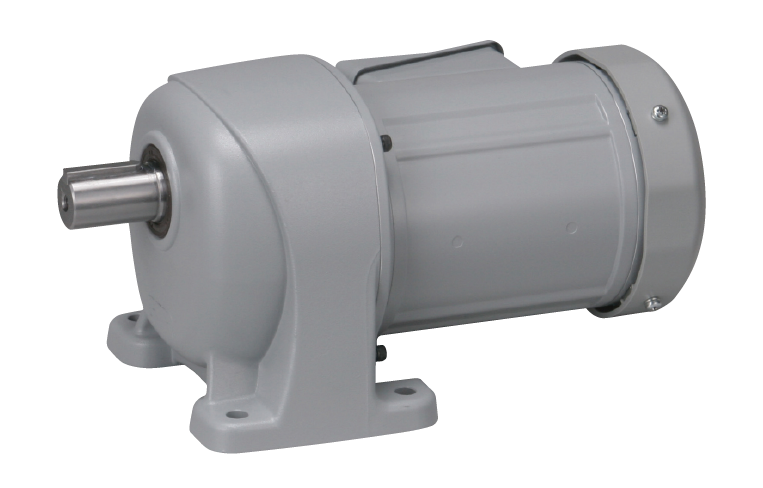

平行軸 G3
脚取付タイプ

フランジ取付タイプ

5~1200


(2,457KB)
ダウンロード

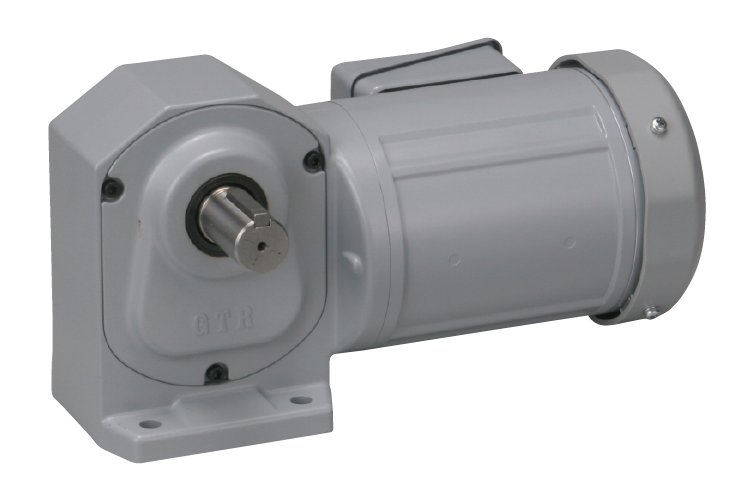

直交軸 H2
脚取付タイプ

5~1500


(2,022KB)
ダウンロード

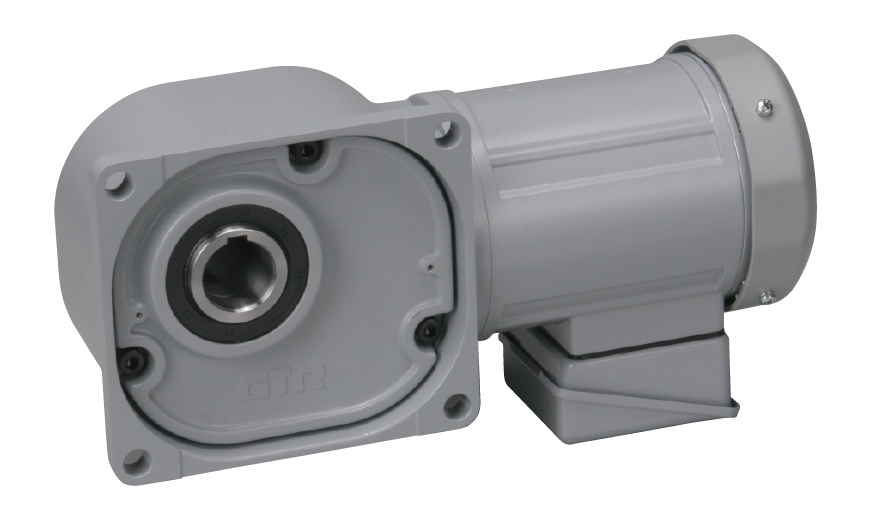

中空軸 FS
中実軸 FF
脚取付タイプ

FS:5~1500
FF:5~240

(1,502KB)
ダウンロード

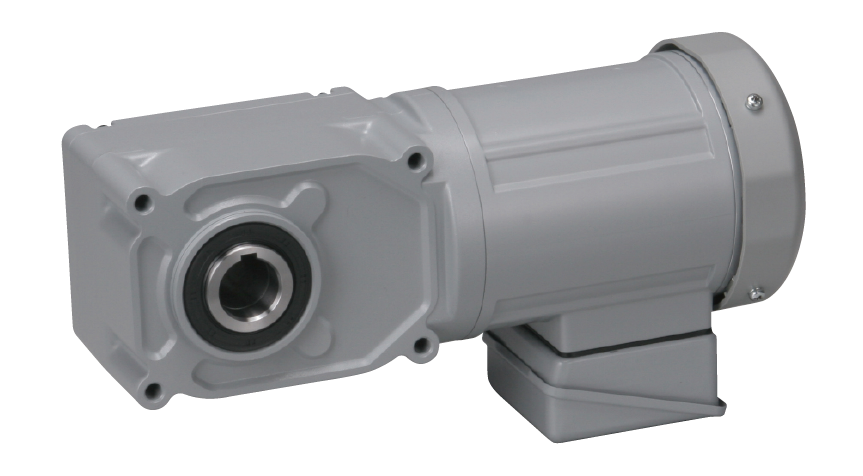

同心中空軸 F3S
同心中実軸 F3F
脚取付タイプ

F3S:5~1200
F3F:5~240


(2,954KB)
ダウンロード

おすすめの用途

  • インバータ駆動でモータの発熱が気になる用途
  • インバータ駆動で負荷による回転の不安定が気になる用途
  • インダクションモータと比べ、小型軽量なモータが必要な用途
  • ブラシレスモータの速度安定は気に入っているが、もっと高出力が必要な用途


           \価格・納期確認、購入ができます/


専用インバータの機能(速度制御タイプ)

  • 最大16速設定(多段速指令15速、本体設定1速)
  • 当て止め機能、当て押し機能
  • トルクリミット機能
  • 過トルク検出機能
  • 簡易サーボロック

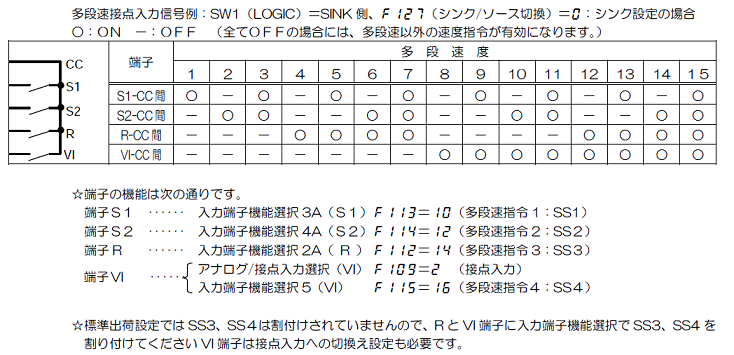

速度設定・周波数表示

最大16速の速度設定ができます。PLCなどの上位コントローラから設定速度を選択してください。



当て止め・当て押し機能
減速→当て止め→当て押しの一連の動作を一つの入力信号で動かすことができます。

当て止め状態完了の信号はインバータから出力させます。ワークの簡易位置決め用途におすすめです。

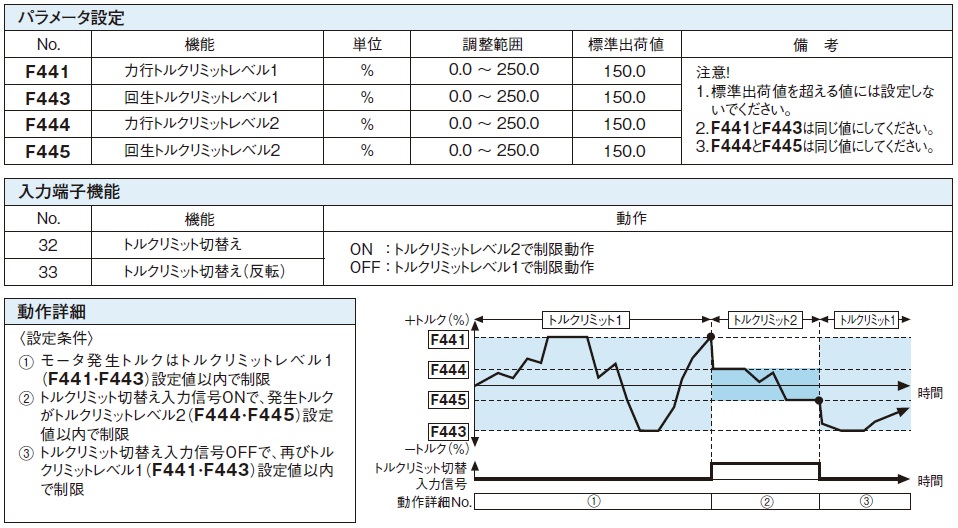

トルクリミット機能
トルクリミット機能は、モータの発生するトルクに制限をかけます。力行(リキコウ)時と回生時のそれぞれに、2つまでトルク制限設定することができます。
これらは当て止め運転中のトルクリミット値とは別に設定できます。
設定した検出レベル以上のトルクが発生した際、アラーム出力させたりインバータトリップさせることができるため、装置の破損を防止することができます。




IPMギアモータの一部をご紹介しましたが、インダクションモータとIPMギアモータの使い分けや製品選定など、
是非お気軽にお問い合わせください。

        \納期・価格確認、購入ができます/

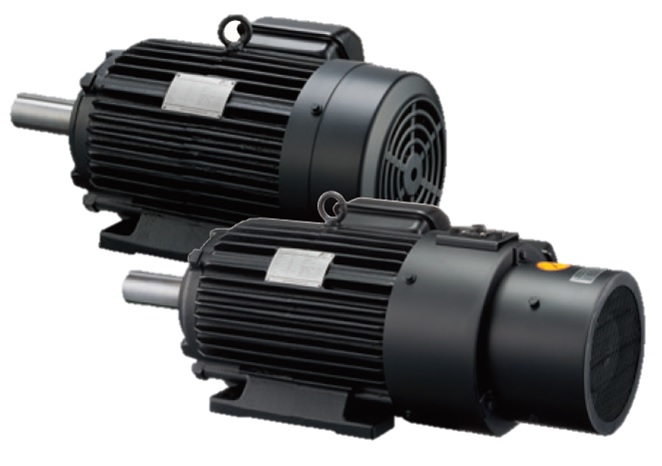

 【高出力】5.5~90kWまでラインアップ



 【特徴】

・体積比:平均▲35%、質量比:平均▲40 %!(販社比)
・受電設備容量の低減が可能!
・モータ効率IE3(プレミアム効率)と同等レベル!
・軸受交換作業が簡単!
・高寿命
・200V級出力5.5~37kW・6P、1800min-1、・400V級出力5.5~90kW・6P、1800min-1

同様に回転子(ロータ)に永久磁石(Permanent Magnet)を内蔵したモータです。標準形・高効率形・超高効率形シリーズの3モデルをメニュー化しております。
こちらの商品は、各種同期モータと専用インバータFRENIC-MEGA(GX Series)の組み合わせによる"次世代同期ドライブシステム"で更なる省エネ・省スペースを
ご検討ください。 組合せ運転で更に省エネ!同期モータと独自の省エネ制御を搭載したインバータ(FRENIC-ME標準形GA GX series)との組合せにより、
損失電力を低減し、 更なる高効率運転を実現します。
センサレス同期モータを基本ベースに、PG(パルスエンコーダ)を搭載したGNF2シリーズは、速度比 1:1000の高度な速度制御が可能です。
回転子の損失を限りなく低減し、モータの温度上昇が少なくなり軸受寿命が向上しました。
3万時間 ▶ 6万時間 (当社インダクションモータ比較)
