富士電機 同期ドライブシステム IPMモータ

同期モータとは、回転子(ロータ)に永久磁石(Permanent Magnet)を内蔵したモータです。従来のインダクションモータやトップランナーモータと違い、
永久磁石により磁束を発生させ二次電流が流れないため損失が低減し、更なる高効率化と小形・軽量化を実現いたし ます。
また、標準形・高効率形・超高効率形シリーズの3モデルをメニュー化しております。
こちらの商品は、各種同期モータと専用インバータFRENIC-MEGA(GX Series)の組み合わせによる"次世代同期ドライブシステム"で更なる省エネ・省スペースを
ご検討ください。

組合せ運転で更に省エネ!同期モータと独自の省エネ制御を搭載したインバータ(FRENIC-MEGA GX series)との組合せにより、損失電力を低減し、
更なる高効率運転を実現します。

IPMモータってどんなモータ?⋙

新設の場合、初期投資経費(インダクションモータ+インバータセット価格差のみ)は若干高くなりますが、ランニングコストが非常に低減されるため、導入時の
コスト増加分は短期間で回収する事が可能です。

品名の見方

 専用インバータ品名の見方                同期モータ品名の見方

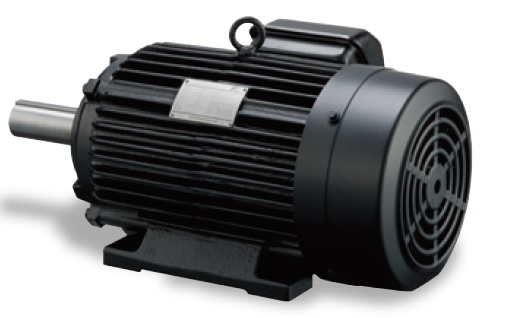

標準型センサレス GNB2シリーズ

ダミーイメージ

【特徴】
・体積比:平均▲35%、質量比:平均▲40 %!(販社比)
・受電設備容量の低減が可能!
・モータ効率IE3(プレミアム効率)と同等レベル!
・軸受交換作業が簡単!
・高寿命
・200V級出力5.5~37kW・6P、1800min-1、・400V級出力5.5~90kW・6P、1800min-1

回転子の損失を限りなく低減し、モータの温度上昇が少なくなり軸受寿命が向上しました。(販社インダクションモータ比較)
               3万時間 ▶  6万時間

インダクションモータに対しモータ枠番1~3枠ダウンしました。機械のコンパクト化、省スペース化が可能です。高効率はもちろんインダクションモータに対し、
高力率なため設備等の電流容量を低減できます。回転子(ロータ)を引抜かなくても軸受交換が可能な構造とし現場での交換・作業効率の改善ができます。

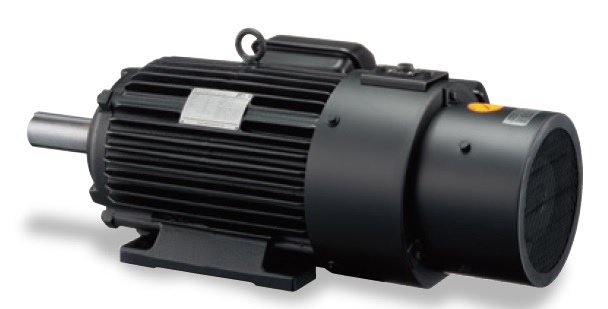

標準型センサ付き GNF2シリーズ

ダミーイメージ

【特徴】
・PGベクトル制御が可能!
・体積比:平均▲35%、質量比:平均▲40 %!(販社比)
 モータ効率IE3(プレミアム効率)と同等レベル!
・受電設備容量の低減が可能!
・長寿命

回転子の損失を限りなく低減し、モータの温度上昇が少なくなり軸受寿命が向上しました。(当社インダクションモータ比較)
               3万時間 ▶  6万時間

標準形センサレス同期モータを基本ベースに、PG(パルスエンコーダ)を搭載、1:1000の高度な速度制御が可能。

インダクションモータに対しモータ枠番1~3枠ダウンしました。機械のコンパクト化、省スペース化が可能です。

高効率全閉外扇形センサレス同期モータGNPシリーズ、超高効率全閉外扇形センサレス同期モータGNSシリーズの販売も承ります。
お問い合わせください。

同期モータ駆動用インバータ MEGA GXシリーズ

ダミーイメージ

【特徴】
・PGベクトル制御、センサレスベクトル制御
・電流応答、速度応答の性能向上(ベクトル制御)
 過負荷耐量の向上
・タッチパネルにUSBコネクタ搭載
・メンテナンス時期の予報信号出力可能
・22kW以下ブレーキ回路内蔵
・長寿命

インバータ(MEGAシリーズ)の基本性能、多彩なアプリケーション等を基本ベースにあらゆる設備への対応を追求した「同期モータ駆動用GXシリーズ」は

インバータ内部の各種有寿命部品の設計寿命を 10年 に延ばしました。このことにより、設備メンテナンスサイクルが長くなります。
