STEGO 盤用換気パネル

【特徴】
IP54(屋内用)

取付簡単(ねじ不要) 取付動画はこちら»
 パネルカットサイズ:☐92mm と ☐124mm の2種類
排気パネルのフィルターマットを廃止
 フィルタマット交換が必用なのは吸気パネルだけです。
 メンテナンス時間とコストが削減出来ます。
換気ファン(別売)は、吸気パネル/排気パネルどちらにでも組付けが可能

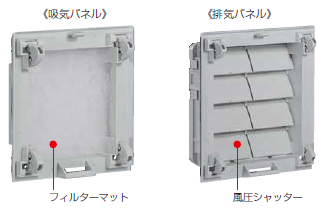

ラインアップ



品名 排気パネル
(風圧シャッター)
11870.0-00 11871.0-00
吸気パネル
(フィルタマット)
11880.0-30 11881.0-30
パネル寸法
(パネルカット寸法)
□120mm
(□92mm +0.45~1.00mm)
□152mm
(□124mm +0.55~1.00mm)
保護等級 IP54(屋内用)
取付筐体板厚 1~4mm
取付方式 クランプ方式(6段階ラチェット機構)または ねじでの固定
パネル材質 プラスチック UL94 V-0(ライトグレー)
付属品 ファン取付用ねじx4本(38mm厚用) /パネル取付用ねじx8個
取付可能ファン寸法 ☐80mm-38mm厚 ☐120mm-38mm厚
推奨ファン

山洋電気株式会社製
109-150(100VAC) ※
109-151(200VAC)※
※プラグコード(別売)が必要です

9GA0812P1H61(DC12V)
9GA0824P1H61(DC24V)

オリエンタルモーター製
EMU1238-☐※(100~230VAC)
※□には付属品の電源接続用プラグコード
の長さ
1(1m)または 2(2m)が入ります。

山洋電気株式会社製
9G1212E101(DC12V)
9G1224E101(DC24V)

オプション品
(別売)
山洋電気製プラグコード(AC電源入力タイプ用)

1m:489-016-L10
2m:489-016-L21

-
オリエンタルモーター製
フィンガーガード
FG8S FG12S
仕様/外形図の資料

データダウンロード

パネル寸法 パネル品名 CADデータ
ファイル
取扱説明書
PDF
カタログ
PDF
□120mm 排気パネル(風圧シャッター):11870.0-00 STP DXF
吸気パネル(フィルタマット):11880.0-30 STP
□152mm 排気パネル(風圧シャッター):11871.0-00 STP
吸気パネル(フィルタマット):11881.0-30 STP

外形図

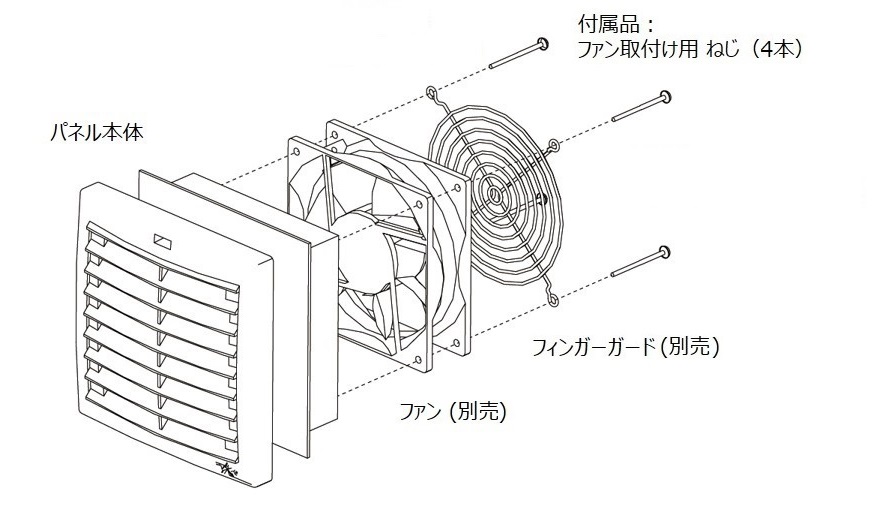

製品構成

製品にはファン組付け用 ねじ×4本とパネル固定用 ねじ×8個が付属します。
換気用ファンとフィンガーガードは含まれておりません。

注意:ファンと組合わせてご使用になる場合は、必ずフィンガーガードをご使用下さい。
