No.19　お客様に代わって作画します。タッチパネルを使った『PLCレス装置設計』のご提案

PLCをはじめとする機器を取り揃えて、展開接続図から実配線へ・・・と何かと手間のかかる装置設計。もっと
簡単に作れないものか？多くの設計者が抱える悩みではないでしょうか？さらに最近は産業機器全般の長納期化で
「PLCが手に入らない」という声も聞かれます。
そこで今回はPLCを使わずに”タッチパネル”で実現する装置設計例と、タッチパネルの作画（サンプル画面）や
シーケンスプログラムの作成をお手伝いする『プログラムサポートサービス』をご紹介します。装置の立ち上げ
期間短縮や外注コスト削減といったお客様の課題解決に貢献します。

【目次】

　 1．PLCレスでシンプルな装置設計
　　　・システム例①：モータやアクチュエータによるシンプルな構成
　　　・システム例②：ロボットや多軸ユニットによる構成
　 2．タッチパネルの画面の制作から使い方まで『プログラムサポートサービス』
　　　・導入までの流れ
　　　・導入事例とお客様の声
　　　　 -構成例
　　　　 -タッチパネルの画面設計例
　　　　 -お客様の声
　 3．まとめ

PLCレスでシンプルな装置設計

タッチパネルとαSTEP AZシリーズ位置決め機能内蔵タイプやRS-485通信タイプを組み合わせることにより、PLCを
使わずに装置のシーケンス制御が可能です。運転データやプログラムをドライバ側に設定し、タッチパネルからの
指令で実行します。PLCを使わないため、省配線でシンプルな省スペース設計が可能です。特にPLCがネックになり
装置の立ち上げに時間がかかったり、外注コストの負担が増しているといった課題をお持ちのお客様におすすめです。

〈モータ・ドライバ〉
オリエンタルモーター製ステッピングモータ．αSTEP AZシリーズ．ブラシレスモータ
RS-485通信タイプでしたらすべて使用できます。

〈タッチパネル〉
シュナイダーエレクトリック（Pro-Face）製

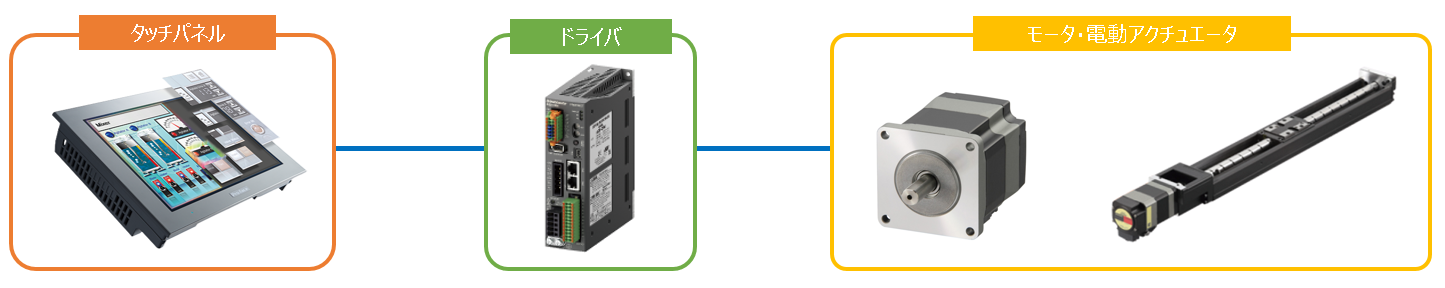

システム例①：モータや電動アクチュエータによるシンプルな構成

運転データはドライバに入力。最大256通り設定できます。画面をタッチすると動作が開始します。

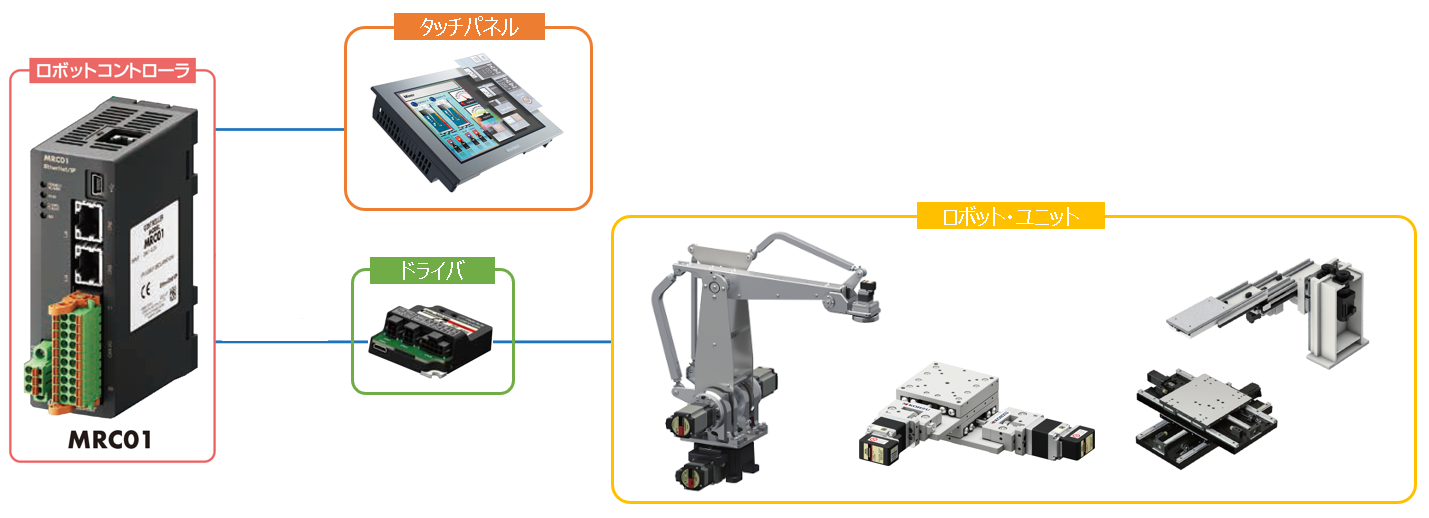

システム例②：ロボットや多軸ユニットによる構成

ロボットコントローラ MRC01^※を使用することにより、一般的なロボットよりもシンプルで簡単なシステムを
構築できます。ローダ・アンローダや精密加工後にピッチ送りコンベアで次の作業をさせるなどの動作もタッチパネル
のみで簡単に行えます。また通常、座標データはプログラミングソフトMRC StudioによってMRC01へ設定しますが
タッチパネルから直接座標データを設定することも出来ますので、パソコンを持ち込めない環境でもペンダントの
ようにお使いいただくことができます。

※モータはAZシリーズのみの対応です。AZシリーズを搭載した機構組み合わせ商品の一覧はコチラ⋙

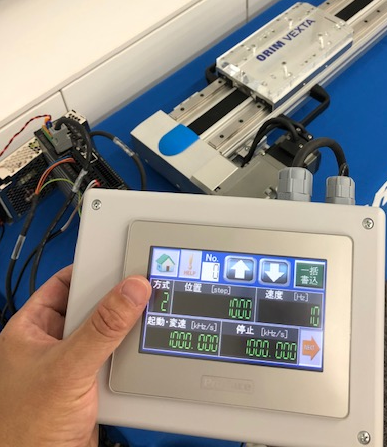

タッチパネルの画面制作から使い方まで『プログラムサポートサービス』

装置や工程に適したタッチパネルのサンプル操作画面をお客様に代わって制作します。また、お客様がデータの
変更や追加が行えるように、使い方についてもサポートします。

装置や工程にあわせたタッチパネルの画面設計（費用は50,000円～）
シーケンスプログラム作成のサポート
使い方やデータのアップデートに関するレクチャー

導入までの流れ

工程	内容
①打ち合わせ	ご要望の内容や制作範囲、希望納期などを決定。
②依頼内容確認書作成（見積提示）	ご要望に沿ったプログラムや画面になっているかサンプルを確認。同意をいただけましたら制作開始。
③制作	基本的な納期の目安は1～1.5ヶ月。
④納品	動作確認及びドキュメントの引き渡し。
⑤使い方のレクチャー	操作マニュアルを元に、使い方をレクチャー。タッチパネルの初期設定から通信設定、実際に画面を作成しながら動作を体験。

プログラムサポートサービスのお申込みはこちら ≫

導入事例とお客様の声

さまざまな用途や背景からプログラムサポートサービスをご利用いただいています。

構成例

最大15軸までタッチパネル1台で制御できます。単軸から多軸まで、様々な構成が可能です。
他の構成例はこちら⋙

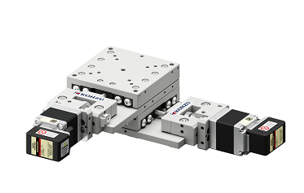

〈2軸直動制御（AZシリーズ）

〈2軸直動制御（AZシリーズ）〉

タッチパネルの画面設計例

お客様の装置や工程にあわせ、直感的に操作できる画面を作画します。
他の作画例はこちら⋙

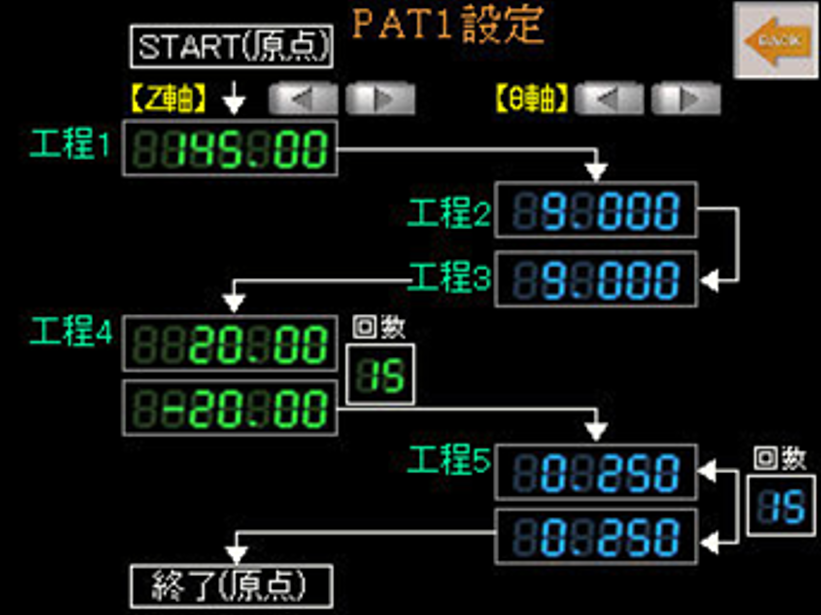

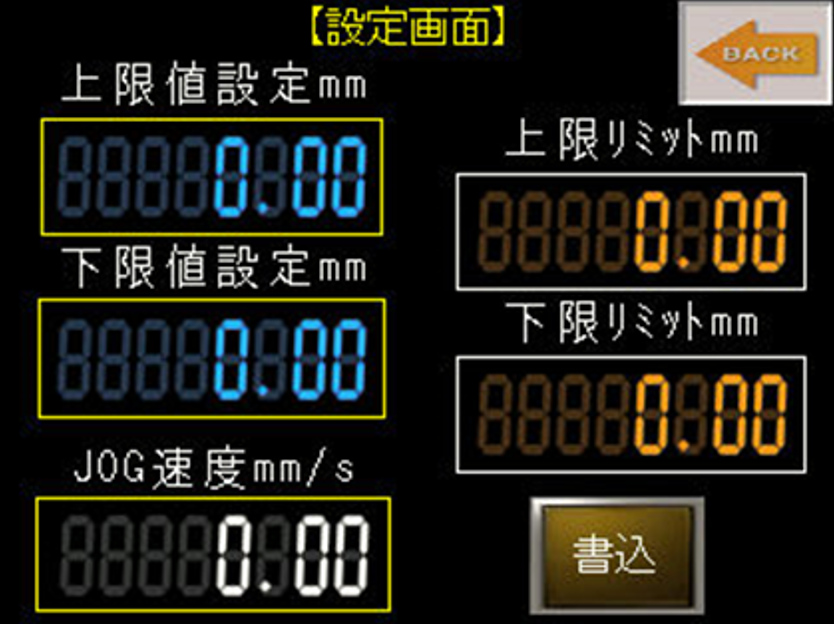

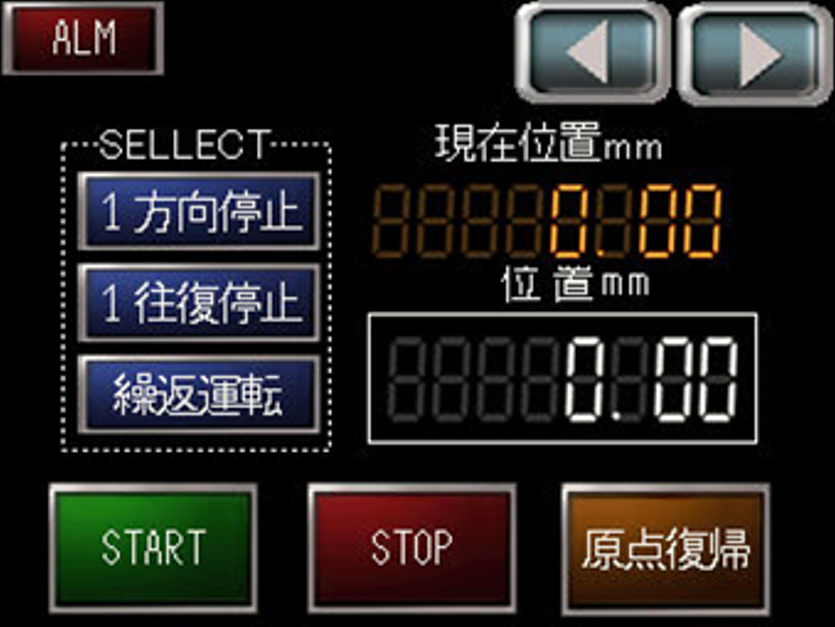

〈上下の高さ調整〉　　　　　　〈トラバース運転〉　　　　　〈工程間検査表示〉

お客様の声

用途	使用製品	お客様の声

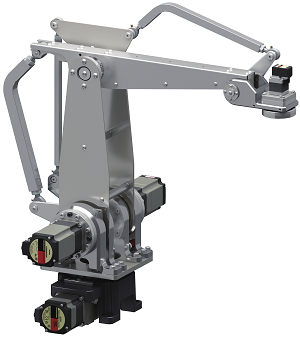

薄膜被膜によるネジの一体化装置	垂直多関節ロボットアーム OVR350K1	PLCを使わないシンプルなシステムでの自動化にチャレンジ。オンラインも含めたサポートをしていただきながら、作業者をゼロにできた。
金属加工	電動アクチュエータ　 αSTEP AZシリーズ搭載	制御を外注先に相談したところソフトも含めて約30万円の見積もりだった。プログラムサポートサービスでコストを抑えられた。
ポンプ	2相ステッピングモータ　 RS-485通信タイプ	マイコンでプログラムを作ることには慣れているが、タッチパネルはほとんど使ったことがなかった。短納期で装置が完成して助かった。
板金加工	電動アクチュエータ αSTEP AZシリーズ	生産現場にパソコンを持ち込めないため、タッチパネルを使いたかった。
木工加工	αSTEP AZシリーズ	以前からタッチパネルを使用していたが、制御外注に出していた。今回は自分達で制作するのでサポートしてほしかった。
コンベヤ	ブラシレスモータ　 RS-485通信タイプ	タッチパネルで速度の調整と速度表示をさせたかった。
試験機	αSTEP AZシリーズ	運転・停止を繰り返すだけのシンプルなパターンのためPLCを使わずに設計したかった。
食品加工	電動アクチュエータ　 αSTEP AZシリーズ搭載	タッチパネルから単独で制御できるようにしたかった。海外向けの装置もあるため、英語表記で直感的に操作できるインターフェイスにしたかった。
