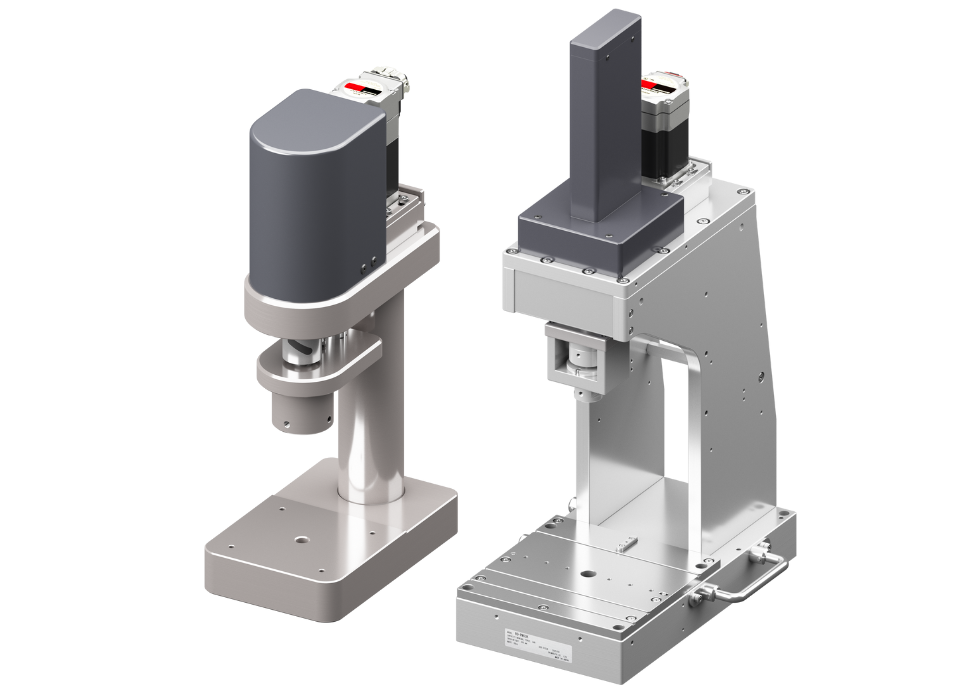

オリエンタルモーター 電動プッシュメカ
-
オリエンタルモーター 電動プッシュメカ
ハンドプレスによる手作業でお困りの工程はございませんか？
電動プッシュメカは手作業による作業者の負担軽減、生産性向上、属人化の解消に貢献します。●加圧能力 1kN（約100kg）・3kN（約300kg）
●コンパクト設計
●電源入力はAC･DC に対応
●BDコントローラとの組み合わせで、手間をかけずにカンタン導入
＼仕様・価格など詳細はコチラ／ ＼補助金制度の詳細はコチラ／ ＼使い方の相談・見積依頼など／
ハンドプレス作業の改善に！プッシュメカ
【動画でわかる！】ハンドプレス作業の自動化

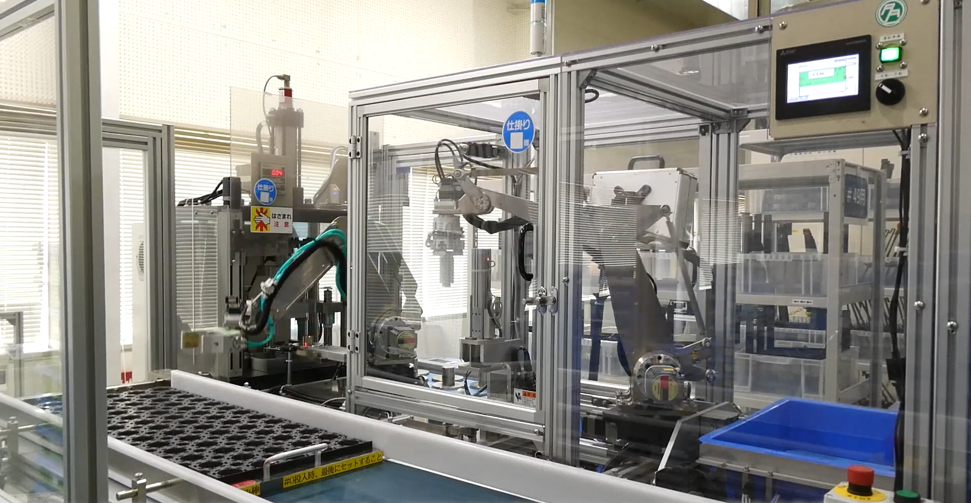

プッシュメカ＋ロボットにより、ハンドプレス作業の自動化をすることが可能です。
※設計変更等により、製品の外観・名称が最新と一部異なる場合がございます。▼プッシュメカ＋ロボット プッシュメカデモ機 ▼プッシュユニット1kN+プッシュユニット3kNデモ機 ▼データ設定パネルによるハンドプレス作業の自動化 現場の困り事を改善

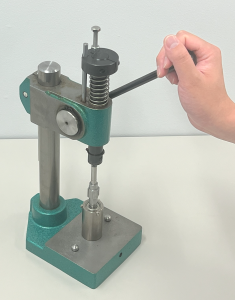

ハンドプレス 電動プッシュメカ
『腕が疲れる・・・ 』 >>> ハンドル操作なし
スイッチ操作で加工できます。
長時間のハンドル操作（腕の曲げ伸ばし）による作業者の身体的負担を軽減します。
『力加減が難しい・・・ 』 >>> 数値設定で不良を減らす
圧入位置・圧入力を数値設定できます。
品質の安定化により部品の手直しや破棄を減らせます。また生産性向上に貢献します。
『あの人がいないと作れない・・・ 』 >>> 属人化を解消
経験に頼らず加工できます。
特定の作業者・熟練工に依存しない柔軟なシフト編成に貢献します。
特徴

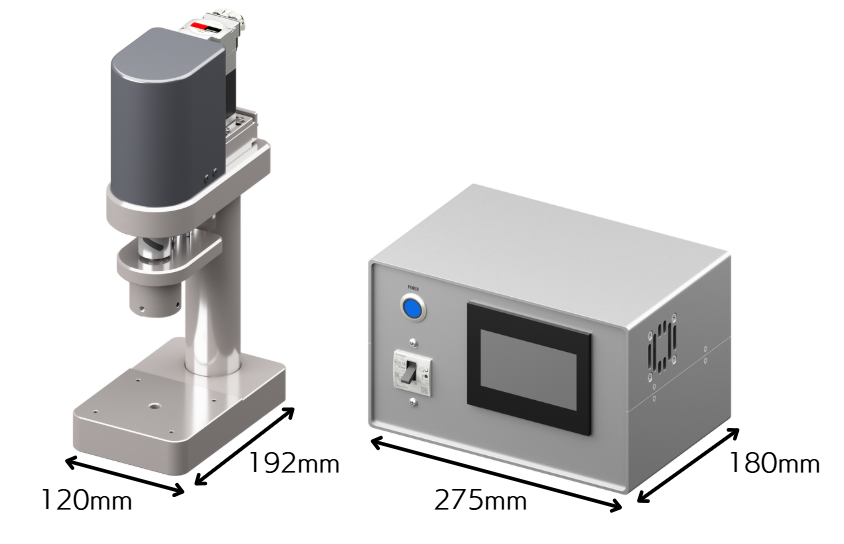

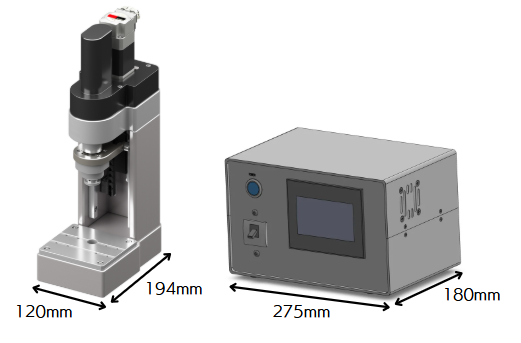

コンパクト設計
-
プッシュメカ 1kNタイプ の設置面積は W120 × D192 とA5 サイズ以下。
プッシュメカをカンタン制御できるBDコントローラの設置面積は W275 × D180 とコンパクトな設計です。
卓上やグローブボックス内などの限られたスペースにもお使いいただけます。
また大型サーボプレスからのダウンサイジングにもおすすめです。
電源入力は AC ・ DC に対応
生産ラインはもちろん、試作や実験スペースでもお使いいただけます。
またDC 入力タイプはバッテリーでも使用でき、持ち運びに便利です。
●単相100-120V
●単相 三相 200-240V
●DC24V、DC48V制御は パソコン or タッチパネル でカンタン設定

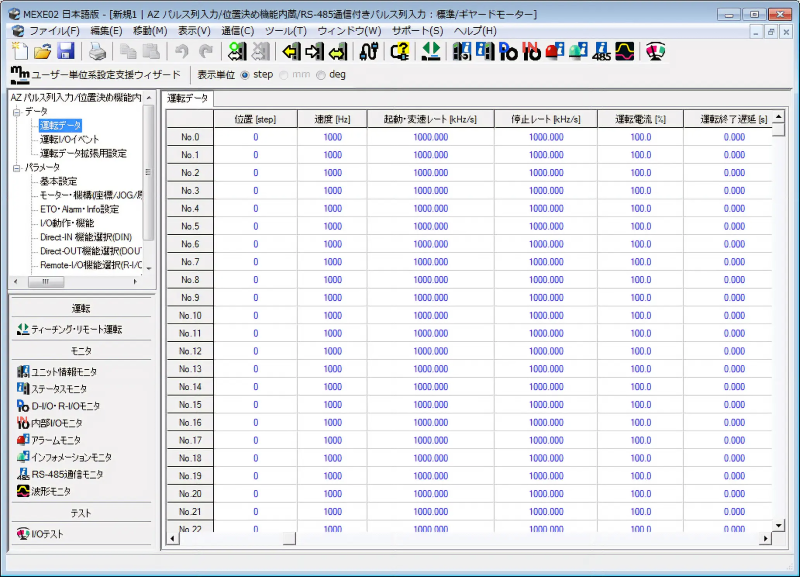

制御はサポートソフトMEXE02 （無償ダウンロード）により、パソコンで運転データの設定や編集が簡単に行なえるほか、
動作に必要な機器が搭載されたBDコントローラを組み合わせれば、電源に接続するだけでプッシュメカが使用できます。サポートソフトMEXE02で簡単設定
動力はオリエンタルモーター製 αSTEP AZシリーズを採用。
サポートソフトMEXE02 （無償ダウンロード）により、パソコンで運転データの設定や編集が簡単に行なえます。
サポートソフトMEXE02 ダウンロードはこちら>>
BDコントローラで、手間をかけずにカンタン導入
※BDコントローラの詳細については、お問い合わせください。-

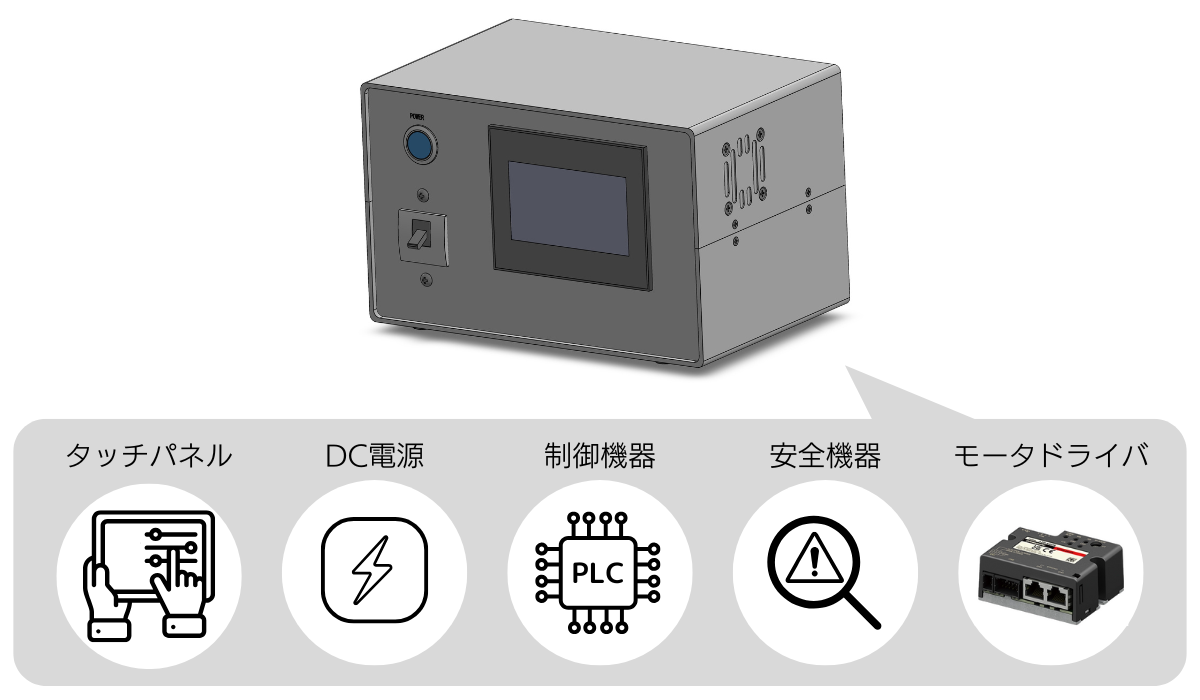

プッシュメカをフル活用できる機器・機能がオールインワン。
内蔵PLCのサンプルプログラムもご用意しています（DC電源入力のプッシュメカのみ対応）。
１．電源に接続するだけで使用可能
プッシュメカを動作させる為に必要な機器※を搭載し、立上げ工数の低減に貢献します。
※表示器（タッチパネル）・DC電源・制御機器（PLC）・安全機器・モータドライバ
２．コンパクト設計
275mm × 180mm と卓上サイズの設置面積です。
３．数値管理可能
圧入位置や圧入力の設定の数値管理ができ、品質の安定化に貢献します。
ロードセルなどと連携することも可能です。 詳細はこちら>>
＼仕様・価格など詳細はコチラ／ ＼補助金制度の詳細はコチラ／ ＼使い方の相談・見積依頼など／
システム構成例

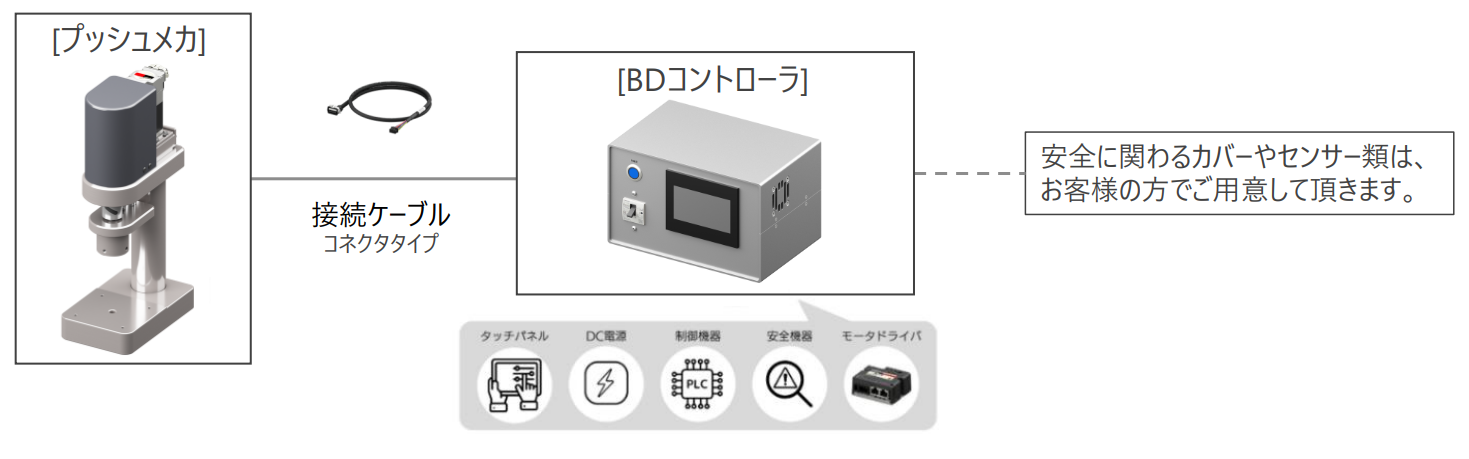

パターン１（BDコントローラを使用する場合）

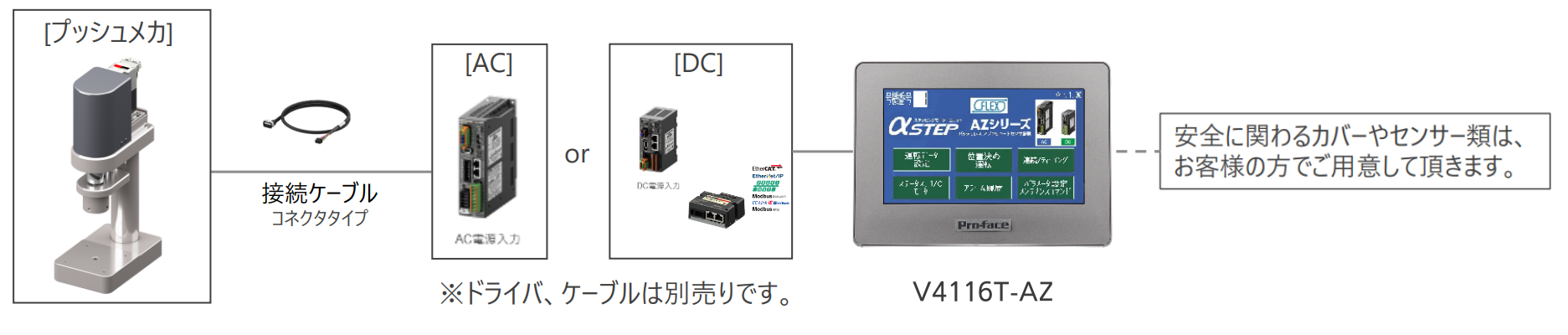

※BDコントローラは、DC電源入力のプッシュメカのみ対応となります。パターン２（V4116T-AZを使用する場合）

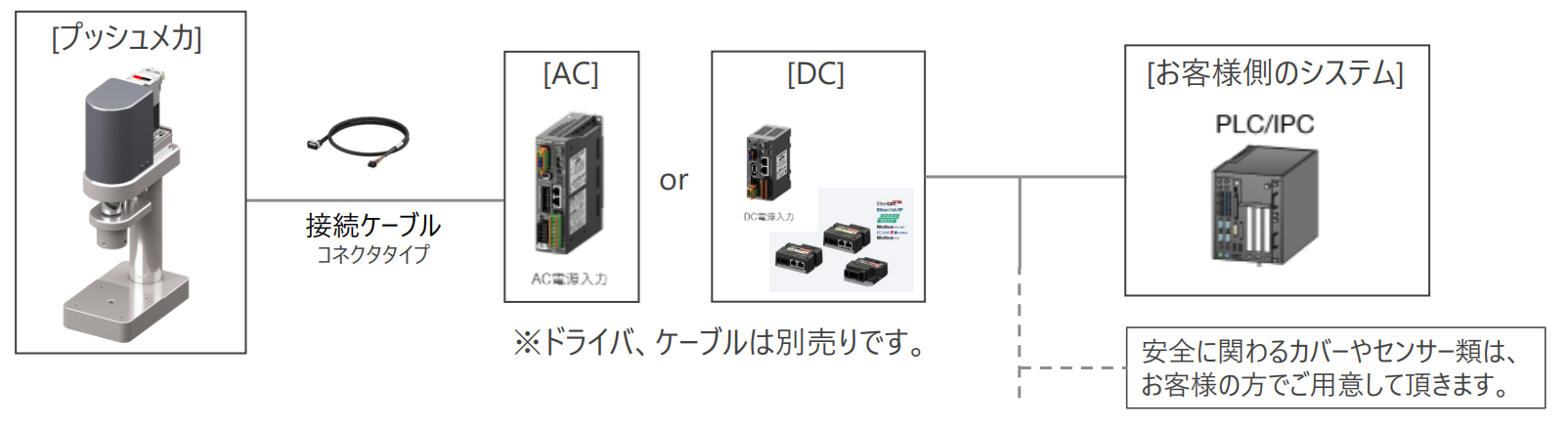

プッシュメカとV4116T-AZとの使い方の詳細についてはお役立ち情報「スモールスタートで始めるハンドプレス作業の自動化」をご覧ください。パターン３（お客様にて制御部分を準備する場合）
筐体カバー付、ロードセル付などの相談も可能！
製品出荷する際に対応することが可能です。お気軽にご相談ください。

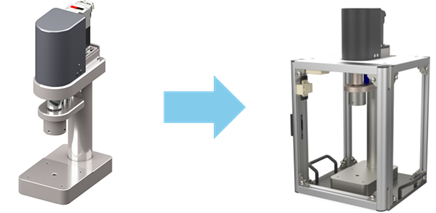

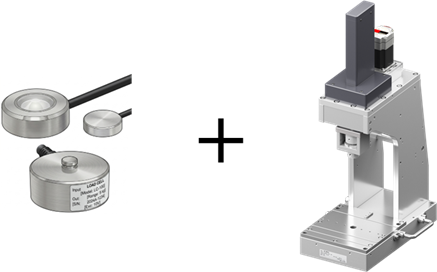

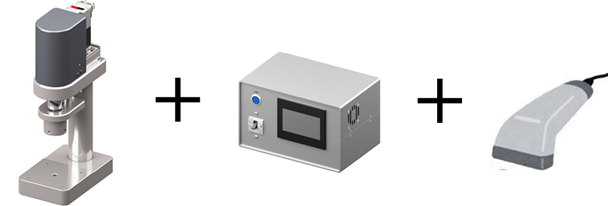

筐体カバー付 ロードセル付 バーコードリーダーとの連携
-
導入サービス
はじめて導入される際の不安解消・手間削減に貢献します。また、プッシュメカとロボットやアクチュエータとの組み合わせによる
自動化システムもご対応いたします。お気軽にご相談ください。テスト機サービス
-
プッシュメカの性能や使いやすさをお試しいただけるサービスです。
「実際に使ってみたい」「ワークを加工してみたい」そんなときに、ぜひご活用ください。

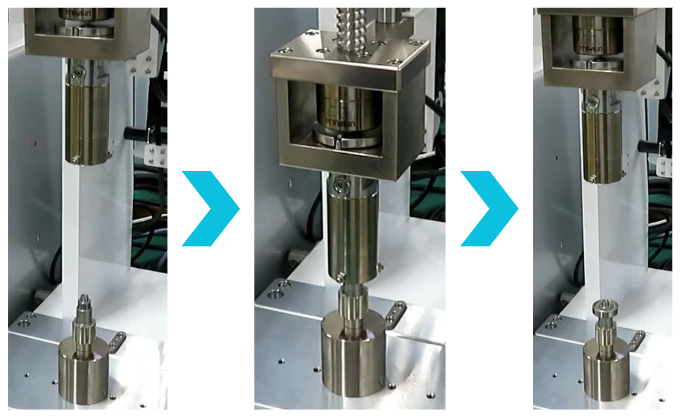

テスト加工サービス
-
実際のワークと治具を送っていただき、当社にてテスト加工を行うサービスです。
「導入前に出来栄えや品質を確認したい」そんなときに、ぜひご活用ください。
自動化支援サービス
-
プッシュメカとロボットやアクチュエータとの組み合わせによる自動化システムをご提案いたします。
省人化をご検討の際はお気軽にご相談ください。
仕様・各種データ
仕様
プッシュメカ
加圧能力は3kN以上もご対応いたします。詳しくはお問い合わせください。
| 品名 | BD-PM01K2 | BD-PM01C2 | BD-PM03K | BD-PM03C |
| 電源入力対応 | DC24V DC48V |
単相100-120V 単相/三相 200-240V |
DC24V DC48V |
単相100-120V 単相/三相 200-240V |
| 加圧能力［kN］ | 1 | 3 | ||
| ストローク［mm］ | 100 | 150 | ||
| オープンハイト［mm］ | 100 | 200 | ||
| 最高速度［mm/s］（初期設定時） | 100 | 80 | ||
| 加圧時速度［mm/s］ | 15以下で使用 | 15以下で使用 | ||
| 繰返し位置決め精度［mm］ | ±0.1 | ±0.1 | ||
| 本体質量［kg］ | 16 | 35 | ||
| 本体サイズ W× D × H［mm］ | 120×192×383 | 200×350×670 | ||
| 定価 | 498,000円 | 1,400,000円 | ||
●精度は一定負荷・一定温度（常温）での値です。
●その他の詳しい仕様はお問い合わせください。
BDコントローラ（DC電源入力のプッシュメカのみ対応）
| 品名 | BD-CU1KM4 |
| 電源入力電圧 | 単相100-120V -15～+10% |
| 電源入力周波数 | 50/60 Hz |
| 電源入力電流 | 3A |
| 搭載シーケンサ | FX5UC-32MT/DSS-TS (三菱電機株式会社) |
| 搭載表示機 | GT2104ｰRTBD (三菱電機株式会社) |
| 搭載軸数 | 1軸、または2軸 |
| 搭載モータードライバ | AZD-KREN (オリエンタルモーター株式会社) |
| 本体質量［kg］ | 3.5 |
| 本体サイズ W× D × H［mm］ | 275×180×178 |
| 定価 | 780,000円 |
●その他の詳しい仕様はお問い合わせください。
外形図

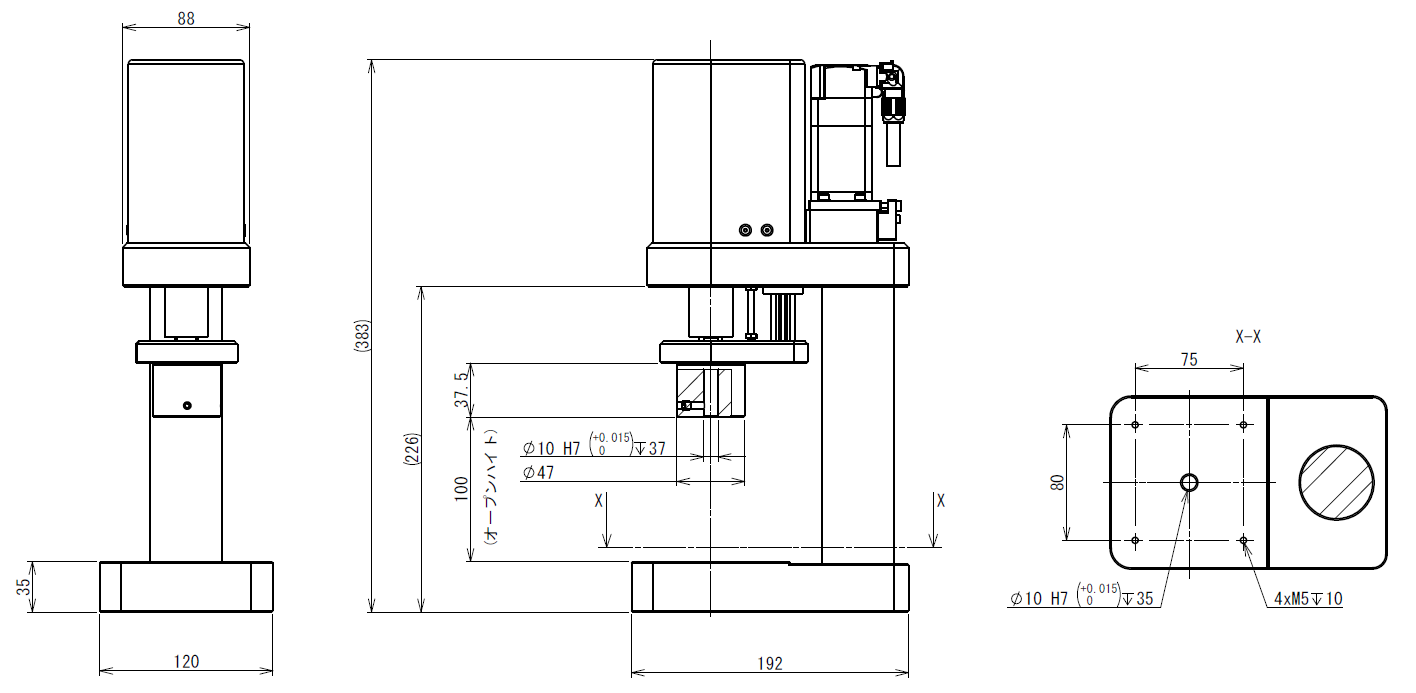

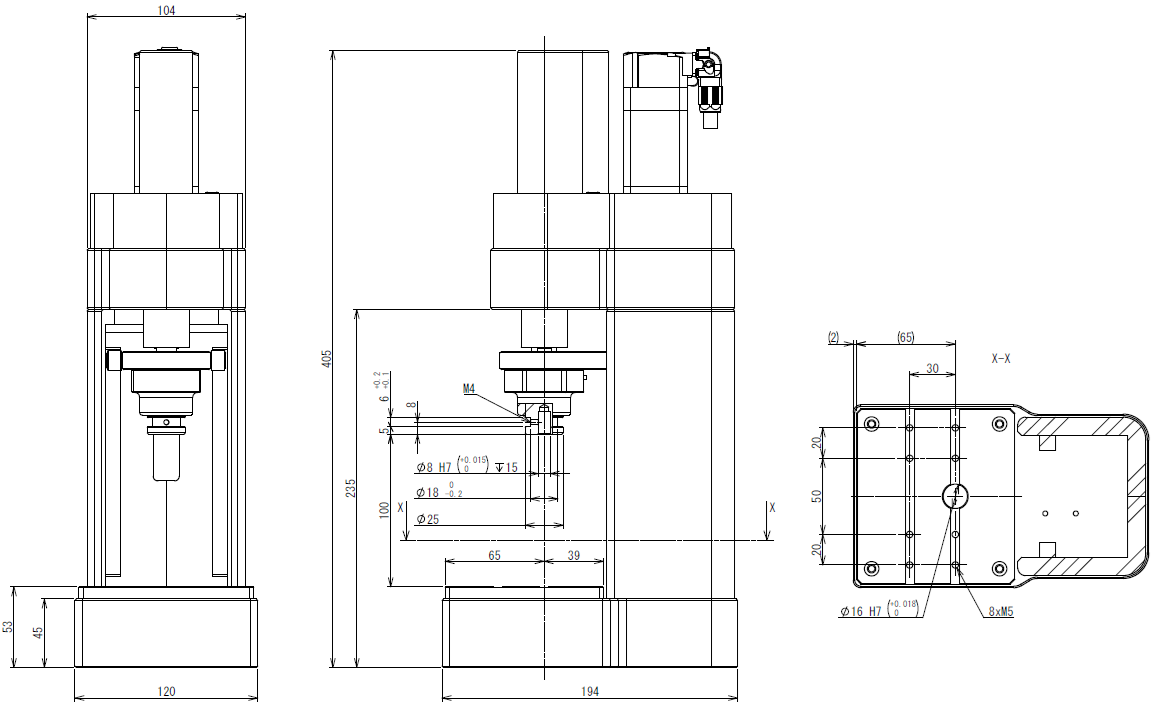

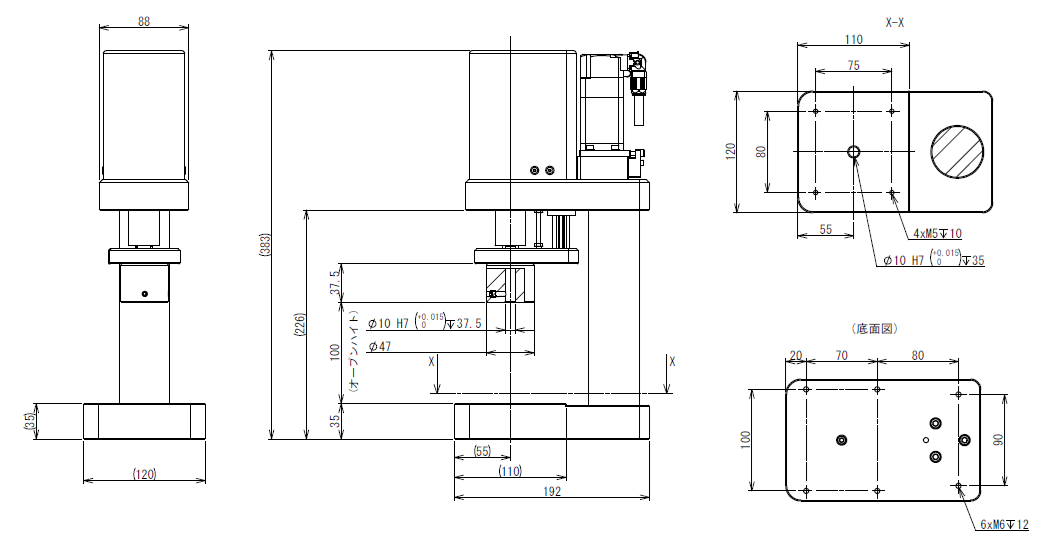

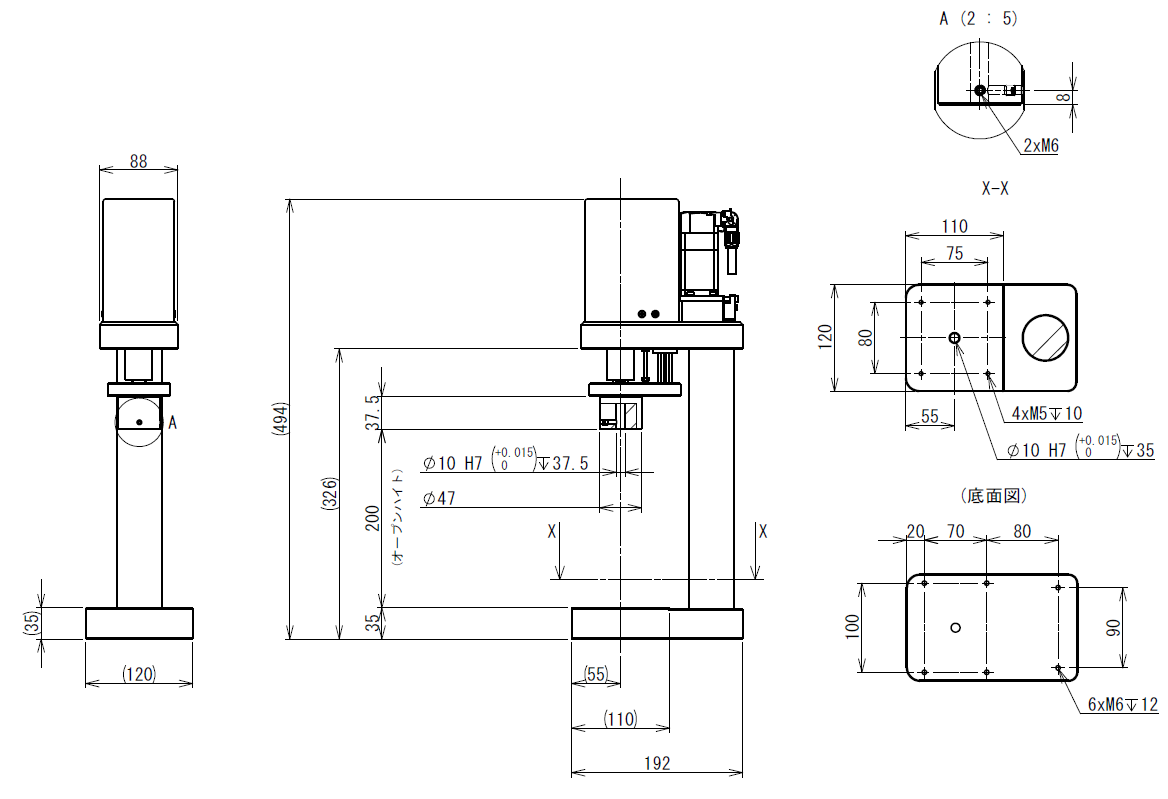

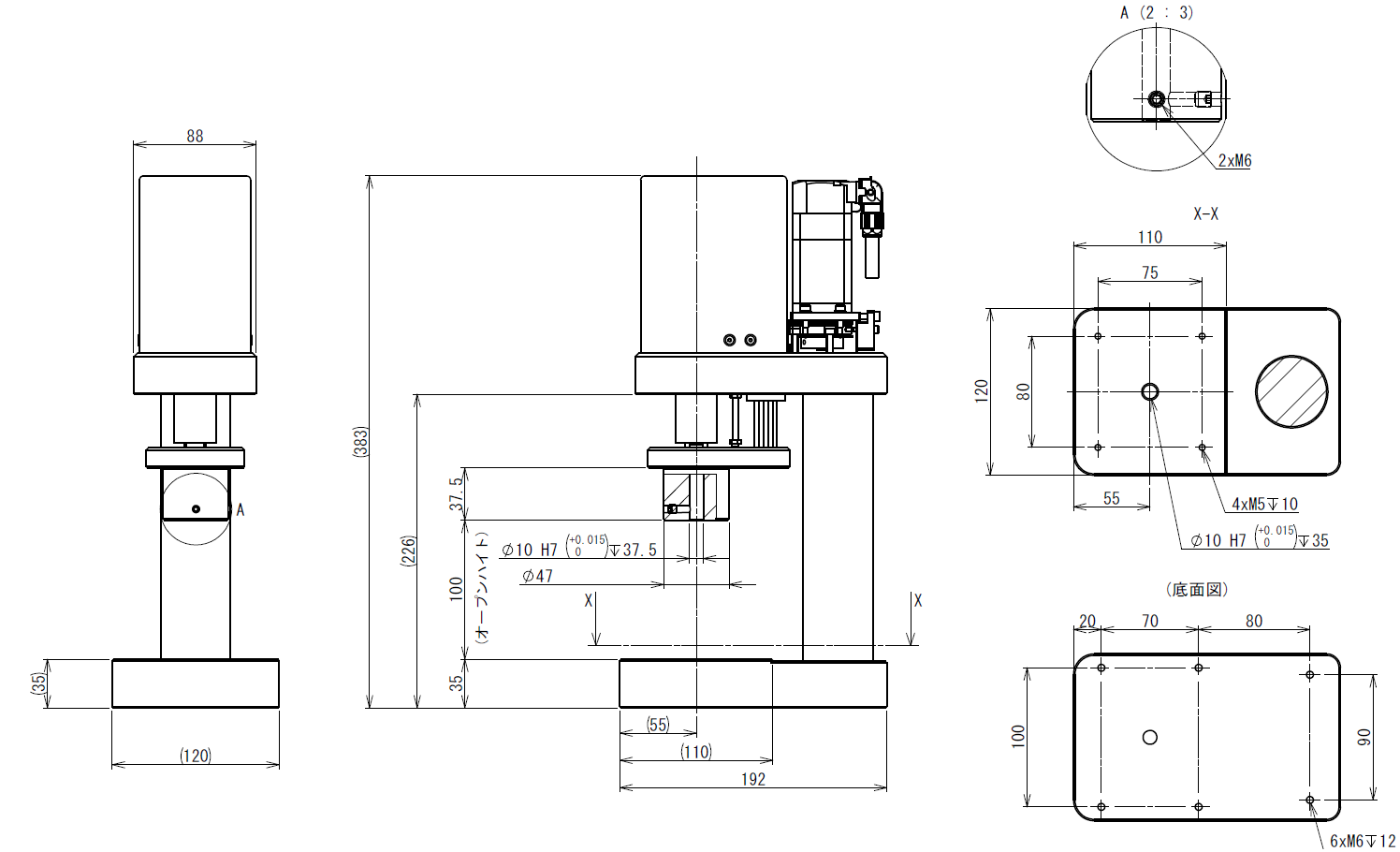

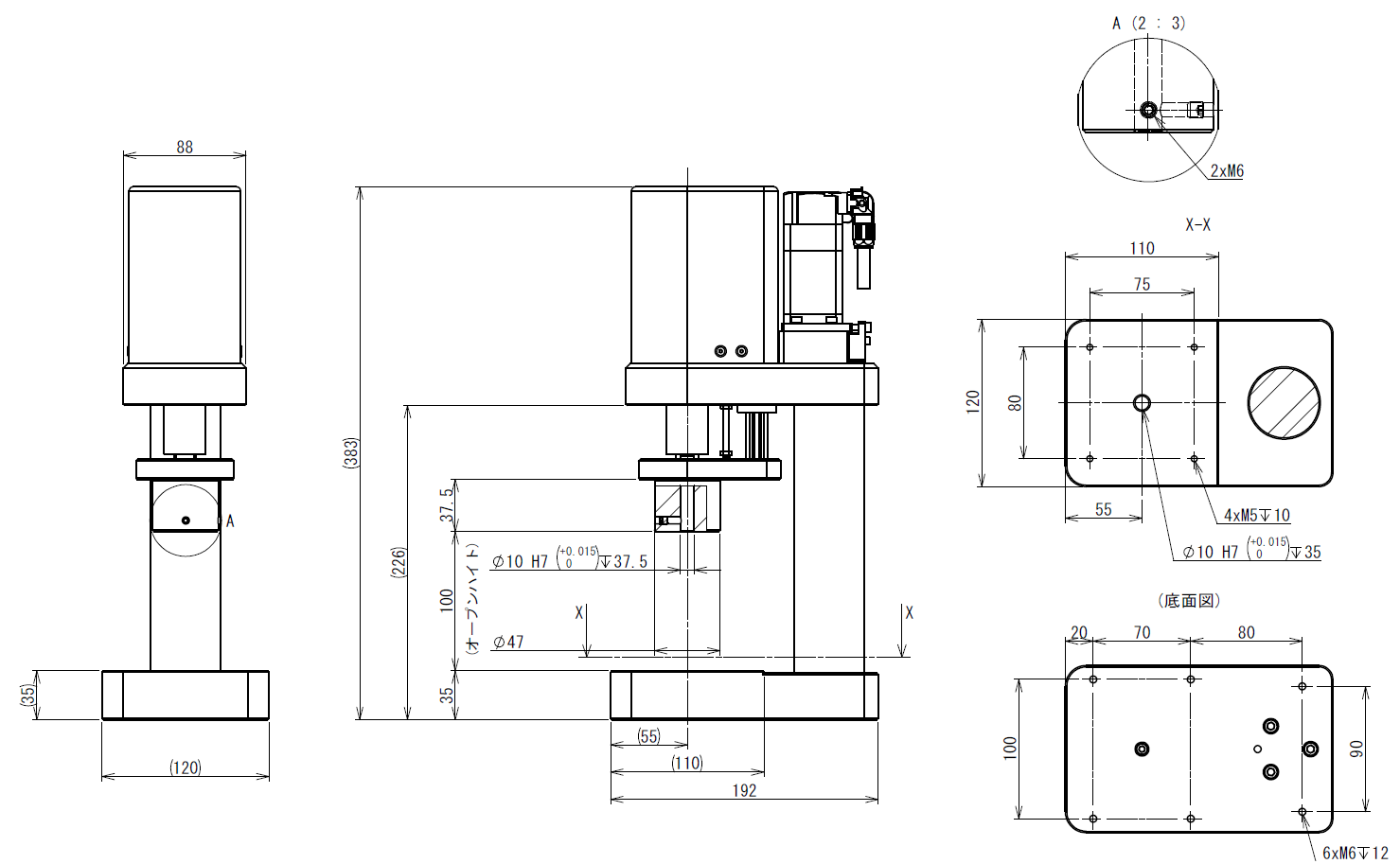

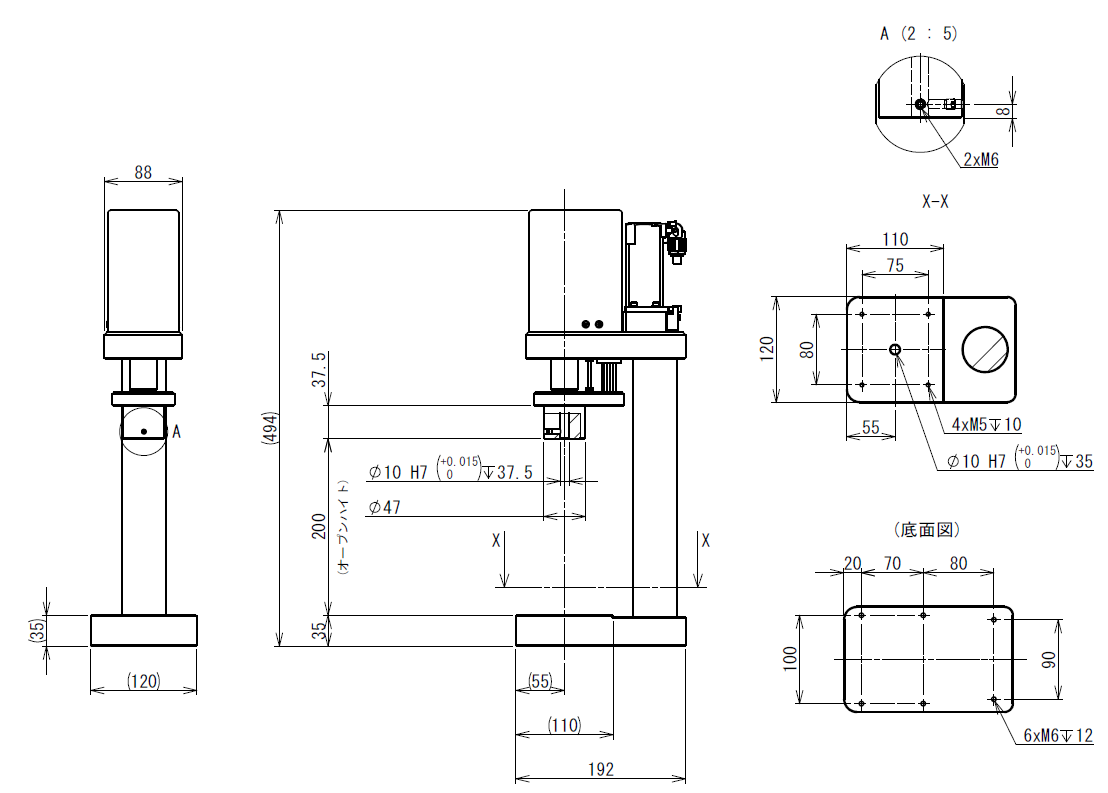

プッシュメカ（1kNタイプ）

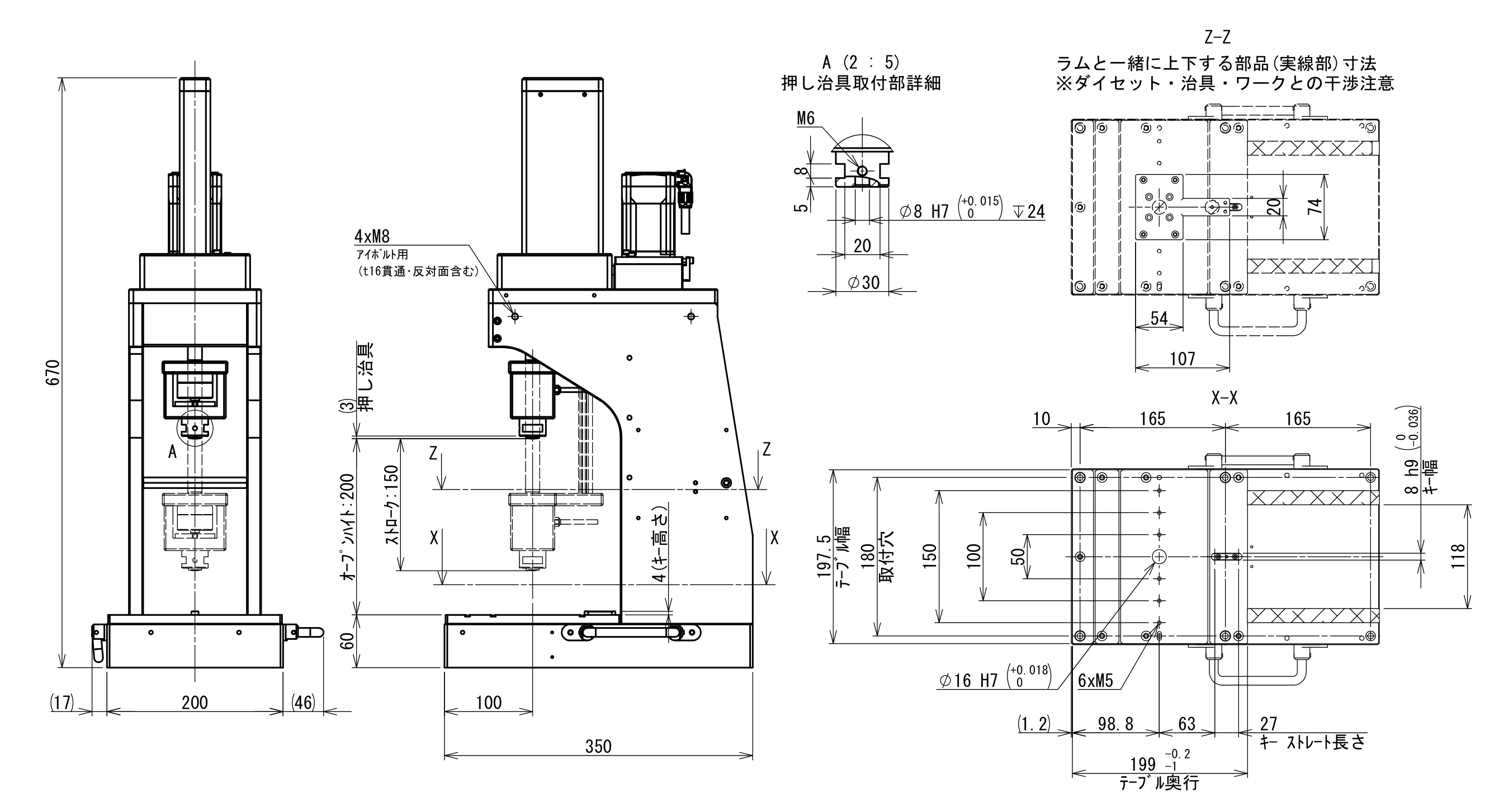

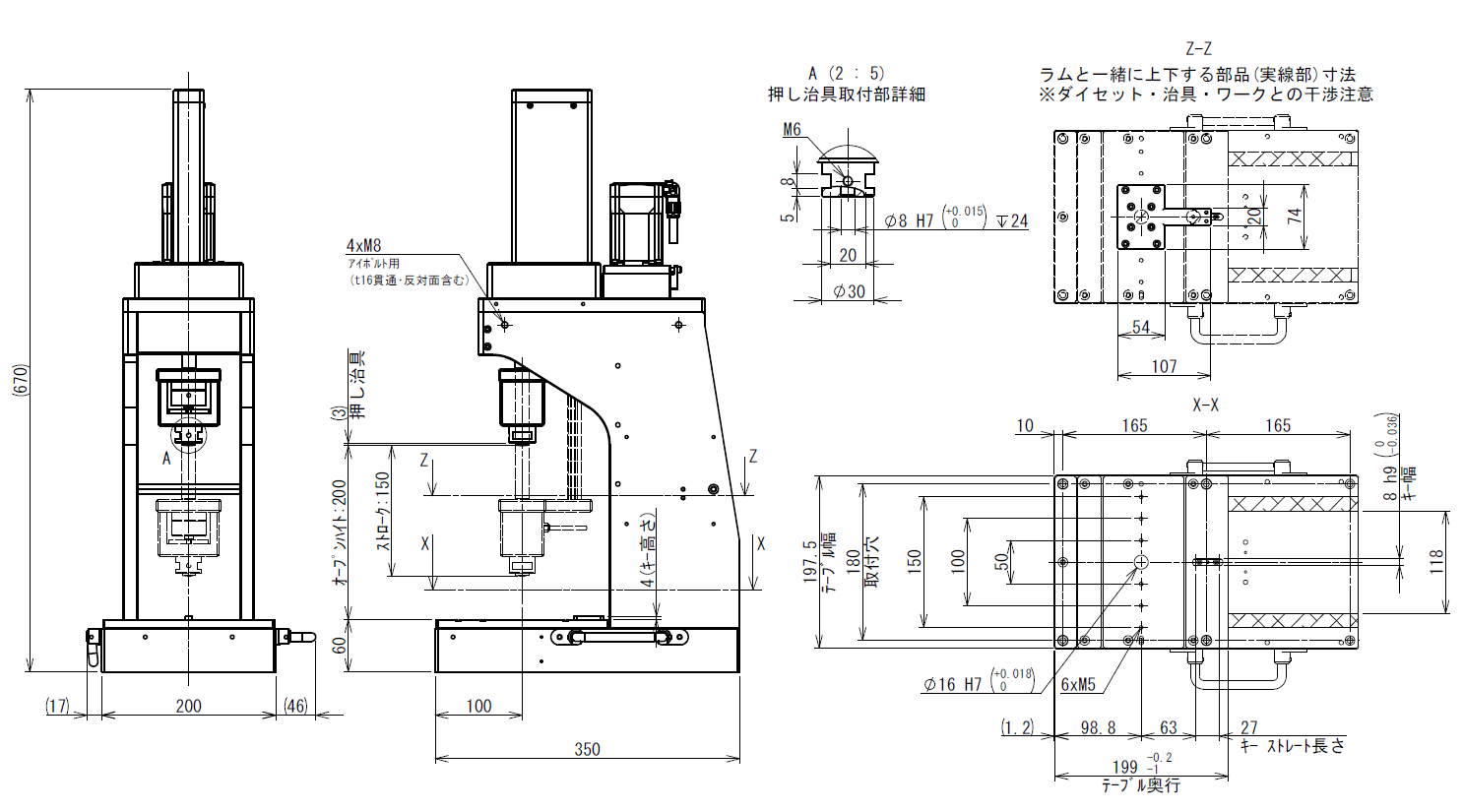

プッシュメカ（3kNタイプ）

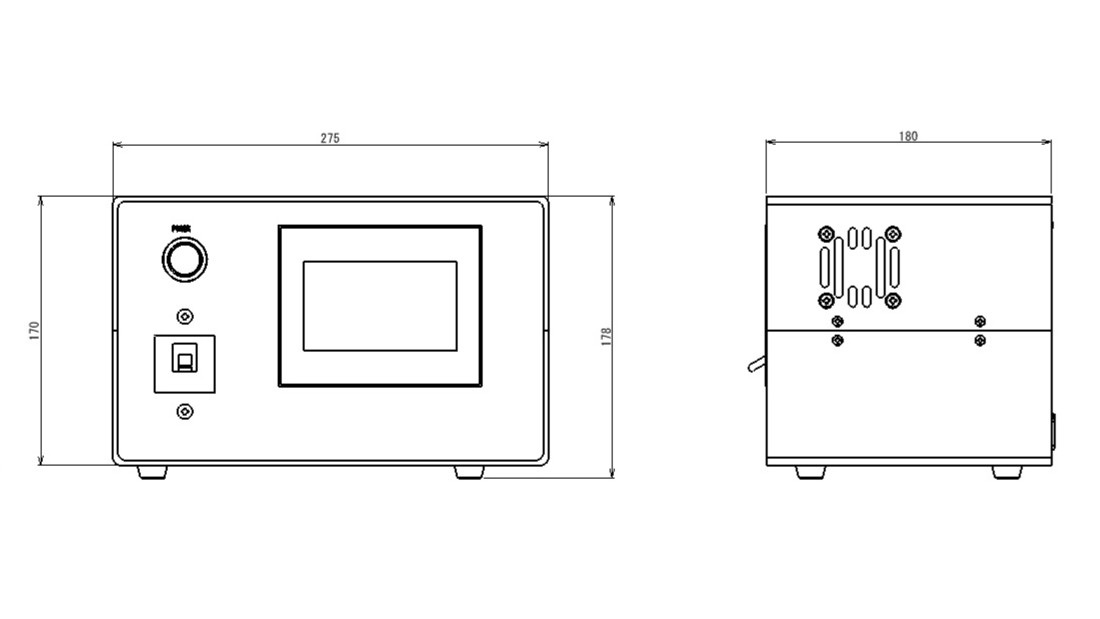

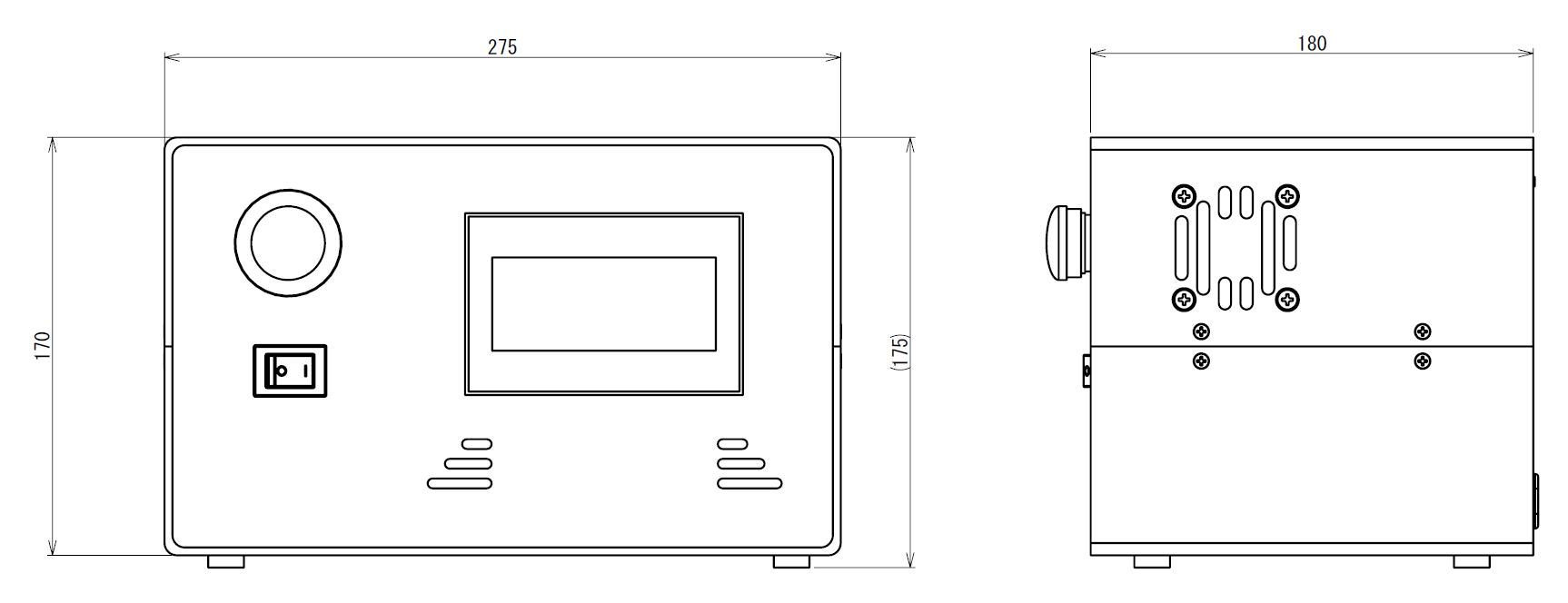

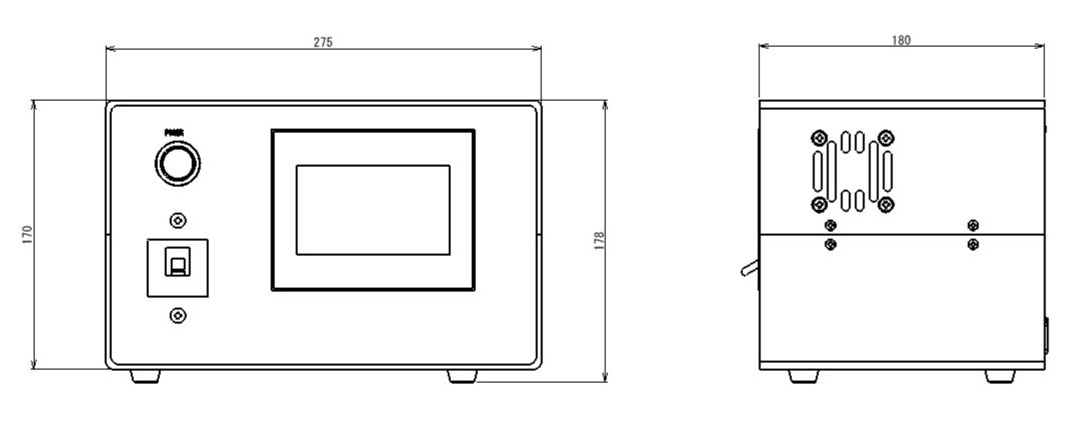

BDコントローラ
CADデータ
| 機種 | 3D CAD |
| プッシュメカ（1kNタイプ） | BD-PM01K2_C2.STEP |
| プッシュメカ（3kNタイプ） | BD-PM03K_C.STEP |
| BDコントローラ | BD-CU1KM4.STEP |
取扱説明書
| 機種 | PDF版 取扱説明書 | WEBマニュアル |
| プッシュメカ（1kNタイプ） | BDIM-0124-3.pdf |
外部サイトへリンク |
| プッシュメカ（3kNタイプ） | BDIM-0224.pdf |
外部サイトへリンク |
| BDコントローラ | BDIM-0125.pdf |
外部サイトへリンク |
補助金制度のご案内 ～中小企業の皆様におすすめ～
プッシュメカとロボットを組み合わせて、加圧作業の省人化にチャレンジしませんか？
国の補助金制度を活用することで、導入コストを大幅に抑えることが可能です。
「省人化に興味はあるけど、コストが心配…」という方も、まずはお気軽にご相談ください。
| 省力化補助金 | 小規模事業者持続化補助金 |
 |
 |
＼補助金制度の詳細はコチラ／ ＼価格や使い方などに関してはコチラ／
関連製品

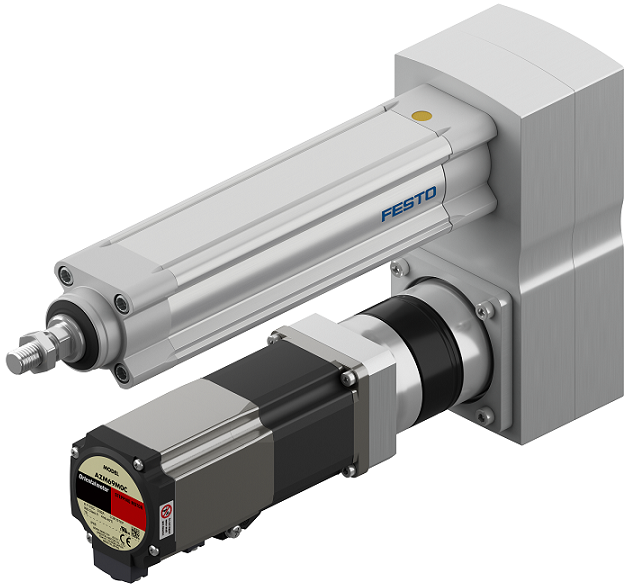

| 組み込み用途に最適な電動プレスシリンダ | |
|
|
