取付金具・トルクアーム（ACモーター／スピードコントロール用）

メーカー別の取付金具・トルクアームをご用意しております。

• オリエンタルモーター用
• ニッセイギヤード用

オリエンタルモーター用 取付金具・トルクアーム

モーター用取付金具　L型

SOL□M□F

SOL□AP

材質：アルミニウム合金　表面処理：塗装※
※製品名末尾にFがつくものは、シルバーグレー塗装です

トルクアーム

SOT□A

TAF2S-□-NS

材質：SOT□A：SUS304　TAF2S-□-NS：SS400
表面処理：TAF2S-□-NS：三価クロメート

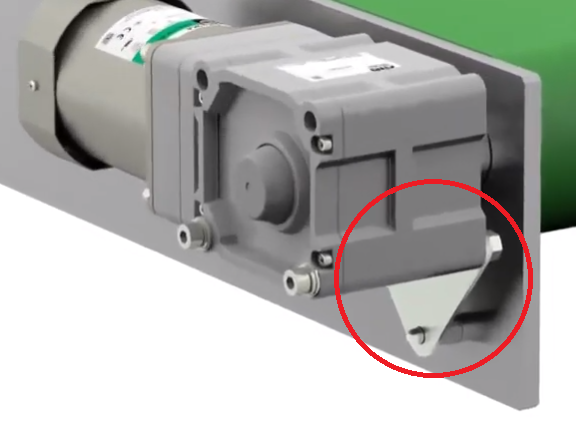

ニッセイギヤードモータ用 トルクアーム

中空軸のギアモーターを装置に取付ける際の、
回り止めプレートです。

FSタイプ（中空軸）用トルクアーム

該当枠番	品番
25	TA-25
30	TA-30
35	TA-35
45	TA-45
55	TA-55

F3Sタイプ（中空軸）用トルクアーム

該当枠番	品番	容量	該当減速比
20	TAF3S-20-2	0.1kW	1/5～1/60
		0.2kW	1/5～1/30
25	TAF3S-25-2	0.2kW	1/5～1/60
		0.4kW	1/5～1/30
	TAF3S-25-3	0.1kW	1/80～1/240
30	TAF3S-30-2	0.4kW	1/5～1/60
		0.75kW	1/5～1/30
	TAF3S-30-3	0.1kW	1/300～1/375
		0.2kW	1/80～1/240
35	TAF3S-35-2	0.75kW	1/5～1/60
		1.5kW	1/5～1/30
	TAF3S-35-3	0.1kW	1/450～1/750
		0.2kW	1/300～1/375
		0.4kW	1/80～1/240
45	TAF3S-45-2	1.5kW	1/5～1/60
		2.2kW	1/5～1/30
	TAF3S-45-3	0.1kW	1/900～1/1200
		0.2kW	1/450～1/750
		0.4kW	1/300～1/375
		0.75kW	1/80～1/2400
50	TAF3S-50-2	2.2kW	1/40～1/60
55	TAF3S-55-3	0.1kW	1/1500
		0.2kW	1/900～1/1200
		0.4kW	1/450～1/600
		0.75kW	1/300
		1.5kW	1/80～1/240
		2.2kW	1/80～1/120
