No.2 バッテリレスエンコーダ搭載 ACサーボモータシステム登場

課題 バッテリ切れトラブルの解消、メンテナンスの手間を解消したい

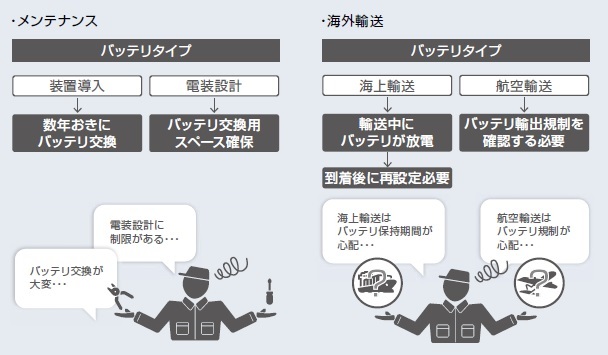

 従来からある、バッテリバックアップアブソリュートシステムだと…



解決策 バッテリレスエンコーダ搭載のACサーボモータシステムで解決

 バッテリレスアブソリュートシステムにすると…



高性能 ACサーボシステム SANMOTION R 3E Model 登場
(山洋電気製)

 高精度バッテリレスアブソリュートエンコーダ
Model No. HA035
         寿命部品であるバッテリを使用しないので、メンテナンスフリーを実現できます。

光学式バッテリレスアブソリュートエンコーダ
バッテリレスの高精度・光学式マルチターンエンコーダです。保存部品であるバッテリを使用しないので、
メンテナンスフリーを実現できます。工作機械やロボットなどの一般産業機器に幅広く使用することができます。

エンコーダ機種 1 回転分解能 多回転総回転数 ボーレート 絶対角度精度
Model No. HA035 131072(17bit) 65536(16bit) 2.5Mdps 約0.167°

NEW
バッテリーレスアブソリュートエンコーダを搭載したSANMOTION Rサーボモータのアンプとして 新しく位置決め機能内蔵タイプが発売されます。パラレルインターフェイス、シリアルインターフェイスの2種類があり、データ登録ポイント数は最大 254ポイントです。機能安全、適合安全規格も充実しています。 詳細はこちらから»

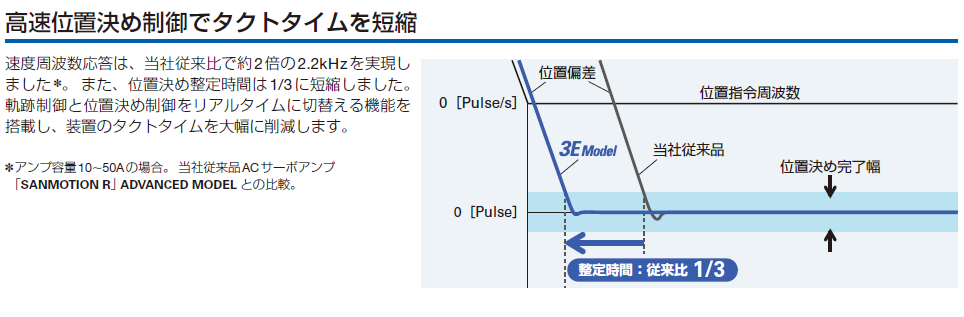

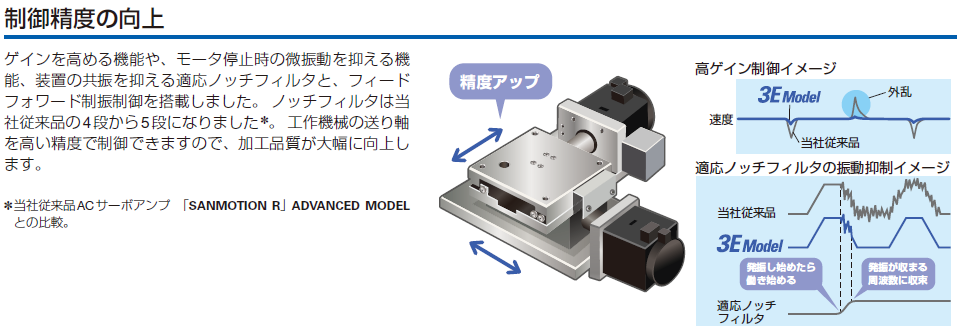

高応答、高精度、アナログ・パルス制御に加えEtherCAT通信にも対応

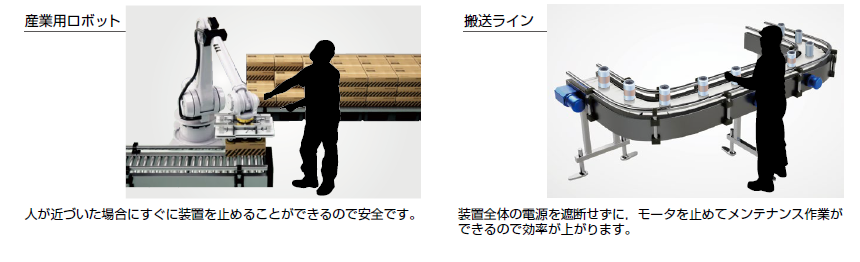

SANMOTION 3E Model Safety 用途事例

サーボアンプの制御ラインアップ

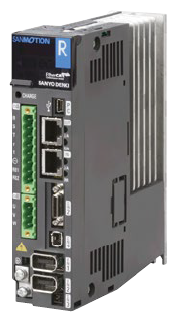

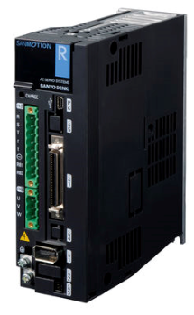

外観
EtherCAT

EtherCAT
サーボアンプ
種類
3E Model

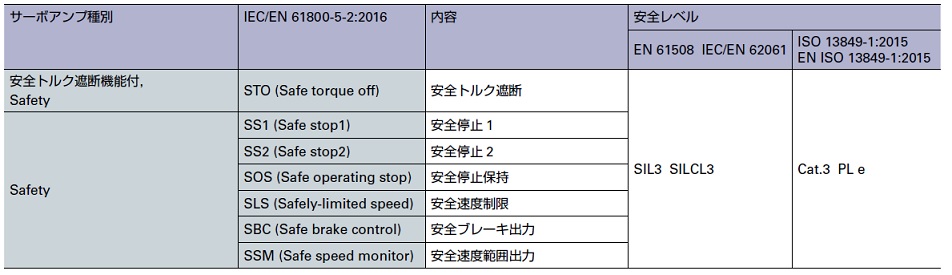

安全トルク遮断機能
(遅延あり)
3E Model Safety 位置決め機能内蔵 3E Model
安全トルク遮断機能
(遅延あり)
3E Model Safety
インターフェース アナログ・パルス アナログ・パルス パラレル・シリアル EtherCAT EtherCAT

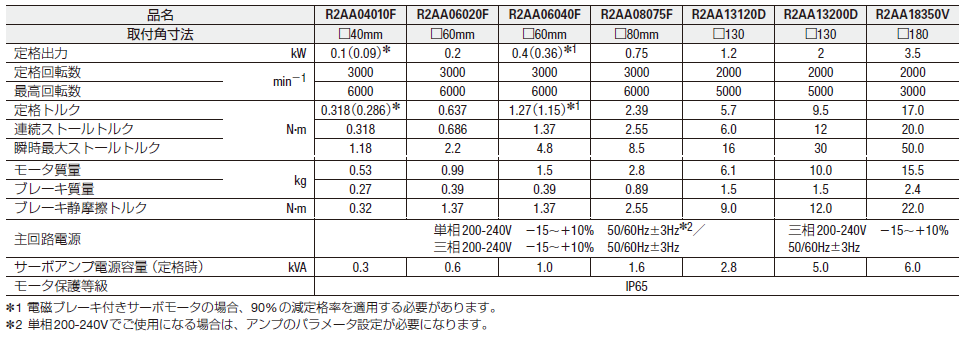

サーボモータの出力ラインアップ
