オプションケーブル AZシリーズコネクタタイプ
-
モータとドライバ間をダイレクト接続するケーブルです。
ケーブルが繰り返し曲げ伸ばしされる場合には可動接続ケーブルをご使用ください。

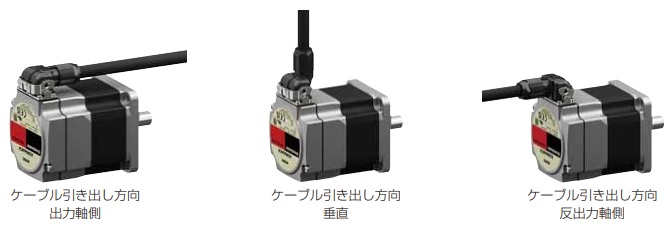

引出し方向が異なる3種類のケーブルをご用意しています。取り付けを考慮して、ケーブルの引出し方向をお選びください。
●ケーブルの種類
AC電源入力用
■ 接続ケーブル/可動接続ケーブル
DC電源入力用
■ 接続ケーブル/可動接続ケーブル
入出力信号用ケーブル
各種ドライバと、上位システムを接続するケーブルです。
①コネクタ付タイプ ②汎用タイプ ③コネクタ-端子台変換ユニットより、お選びいただけます。
■①コネクタ付タイプ（リード線心数：24）
・多心シールドタイプケーブル ・片側バラ線 ・シールドしやすい丸端子アース線付
| 長さ | 品名 |
| 0.5ｍ | CC24D005C-1 |
| 1ｍ | CC24D010C-1 |
| 2ｍ | CC24D020C-1 |
■②汎用タイプ
・シールドタイプケーブル ・両側バラ線 ・シールドしやすい丸端子アース線付 ・ご使用になる機能に合わせてリード線心数を選択可能
| 長さ | リード線心数：6 | リード線心数：10 | リード線心数：12 | リード線心数：16 |
| 0.5ｍ | CC06D005B-1 | CC10D005B-1 | CC12D005B-1 | CC16D005B-1 |
| 1ｍ | CC06D010B-1 | CC10D010B-1 | CC12D010B-1 | CC16D010B-1 |
| 1.5ｍ | CC06D015B-1 | CC10D015B-1 | CC12D015B-1 | CC16D015B-1 |
| 2ｍ | CC06D020B-1 | CC10D020B-1 | CC12D020B-1 | CC16D020B-1 |
■③コネクター端子台変換ユニット（種類：24極）
ドライバと上位コントローラやセンサを端子台で接続できる変化ユニットです。
（適用ドライバ：位置決め機能内蔵タイプ/RS-485通信付きパルス列入力タイプ/パルス列入力タイプ）
・シールドしやすい丸端子アース線付 ・ドライバ信号名がひと目で分かる信号名表示プレートを付属 ・DINレール取付可能
RS-485通信用ケーブル
ドライバ同士の接続、またはドライバとネットワークコンバータの接続に使うケーブルです。
| 長さ | 品名 | 適用ドライバ |
| 0.1ｍ | CC001-RS4 | DC電源入力ドライバ |
| 0.25ｍ | CC002-RS4 | AC電源入力ドライバ/DC電源入力ドライバ |
FLEX用通信ケーブル
FLEX対応製品をRS-485でModbus制御する場合の各種機器への接続に便利なケーブルです。
■ 汎用タイプ（汎用タイプ ※終端抵抗は添付されています。）
DC電源用ケーブル
ドライバとDC電源を接続するケーブルです。
| 長さ | 品名 |
| 0.5ｍ | CC02D005-3 |
| 1ｍ | CC02D010-3 |
| 1.5ｍ | CC02D015-3 |
| 2ｍ | CC02D020-3 |
| 5ｍ | CC02D050-3 |
