オプションケーブル　BLVシリーズ／BLVシリーズRタイプ

モーターとドライバ間の最大延長距離は3.5mです。
ケーブルが繰り返し曲げ伸ばしされる場合には可動接続ケーブルをご使用ください。

• BLVシリーズ用
• BLVシリーズRタイプ用

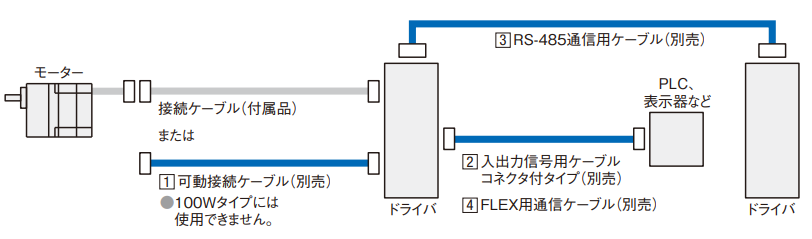

BLVシリーズ用ケーブル

■可動接続ケーブル（200W、400Wタイプ用）

ご注意：100Wタイプには使用できません。モーターケーブルを直接ドライバに接続することができないため、必ず接続ケーブル（付属）を使って接続してください。
接続ケーブル（付属）を使って モーターケーブルのコネクタを変換する必要があります。

■入出力信号用ケーブル

入出力信号接続用コネクタと上位コントローラをつなぐ15心の専用ケーブルです。
ノイズ遮断特性に優れた二重シールドケーブルを採用しています。

■RS-485通信用ケーブル

■FLEX用通信ケーブル

FLEX対応製品をRS-485でModbus制御する場合の各種機器への接続に便利なケーブルです。
ケーブルの一端をバラ線にした汎用タイプとシュナイダーエレクトリックホールディングス株式会社や発紘電機株式会社製のプログラマブル表示器に直接接続できる専用タイプをご用意しています。

①汎用タイプ（汎用タイプ　※終端抵抗は添付されています。）

②専用タイプ

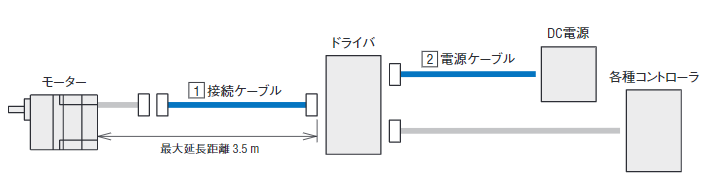

BLVシリーズRタイプ用ケーブル

■接続ケーブル／可動接続ケーブル　※電磁ブレーキ付モーターも共通

■電源ケーブル

ドライバとDC電源を接続するケーブルです。
