オリエンタルモーター 2相/5相ステッピングモーター PKP/PKシリーズ
-
【特徴】
・2相は低速域から高速域までトルクアップ
・5相は高精度・低振動・低騒音
・ギヤード、高分解能、エンコーダ付、電磁ブレーキ付など各種タイプをご用意
・小型・軽量の専用ドライバもご用意
2相ステッピングモータ
低速域から高速域までトルクアップ
PKPシリーズは磁気設計および構造設計の見直しにより、 同じサイズのPKシリーズ標準タイプと比べ、大幅なトルクアップを実現しました。
また、高電流タイプのモータを使用することで、高速域でもトルクアップが可能です。
【同サイズでの回転速度－トルク特性比較】 【励磁最大静止トルクの比較】
省エネルギー・省電力
PKPモーターに供給する運転電流を下げることで、従来の製品と同等なトルクを得ながらも消費電力量、CO2排出量の低減を実現できます。

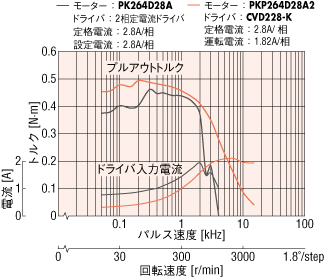

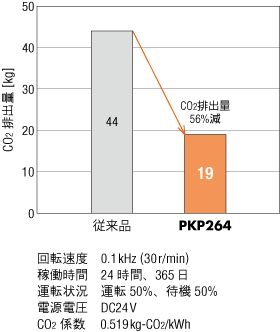

【PKPシリーズで運転電流を低減】 【消費電力量・CO2排出量 従来比56%減（当社比）】
より一層、低振動に
磁気設計の見直しにより、従来品より更なる低振動を実現しています。
ダウンサイジングによる小資源
PKシリーズ標準タイプと同等トルクのPKPシリーズを使用することで、モーターをダウンサイジングできます。

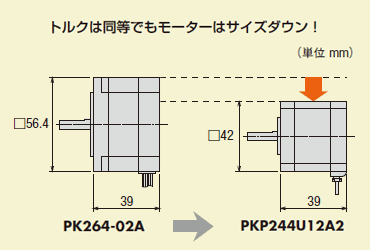

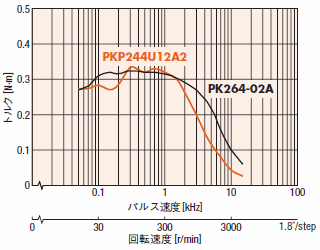

【PKPシリーズとPKシリーズのトルク特性】 【外形比較】体積44％ダウン！

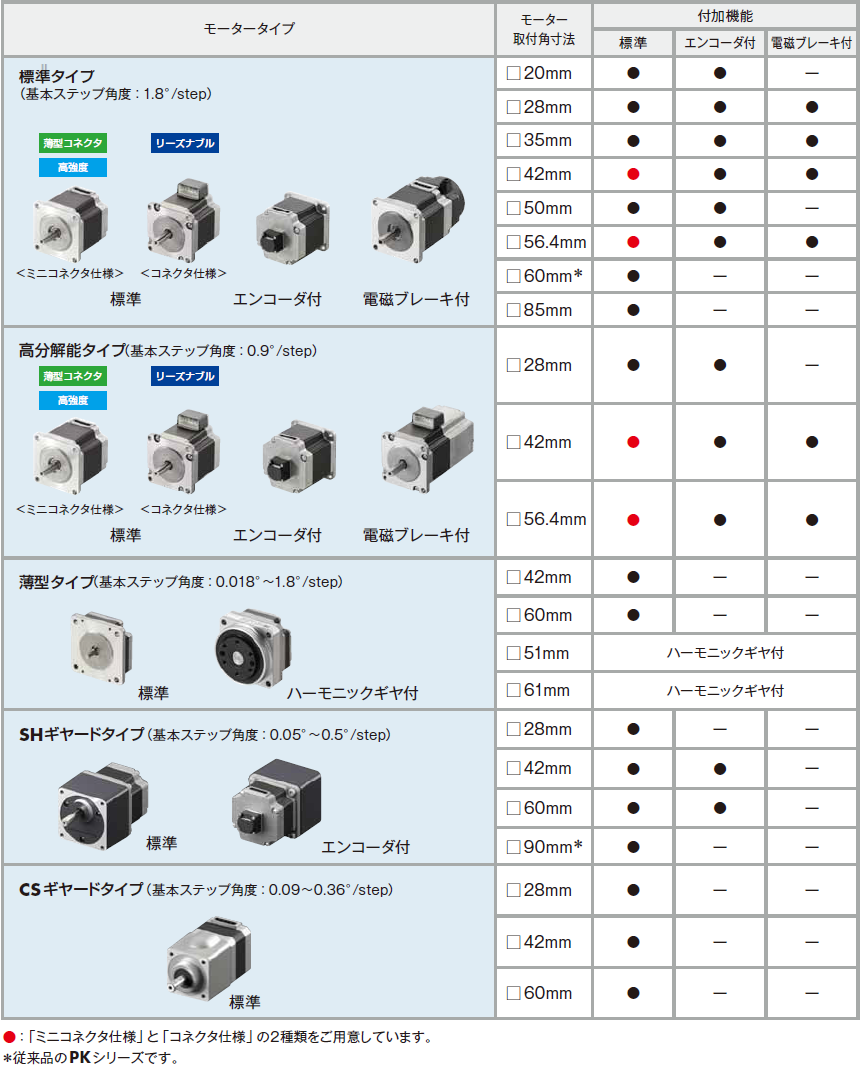

ラインアップ
5相ステッピングモータ
5相のPKPシリーズはステップ角度が0.72°（高分解能タイプ0.36°）・停止精度± 0.05°のため、高精度の位置決めが可能です。また、マイクロステップ駆動のドライバで制御したときの静止角度誤差はフルステップ駆動時とほぼ変わらず高精度です。
低振動・低騒音
5相のPKPシリーズは基本ステップ角度が0.72°（高分解能タイプ0.36°）と小さいため、基本ステップ角度1.8°の2相ステッピングモータより低振動・低騒音
です。また、マイクロステップ駆動のドライバで制御することでさらに低振動・低騒音駆動が可能です。
小型・薄型コネクタの採用（2相/5相共通）
小型・薄型コネクタを採用した製品をラインアップ 小型・薄型コネクタを採用した製品をラインアップしています。 モータケーブルの引き出し方向が上向きになり、引き出し方向の自由度がアップしました。
※ モータによりコネクタ形状が異なります。詳細はモータ外形図でご確認ください。

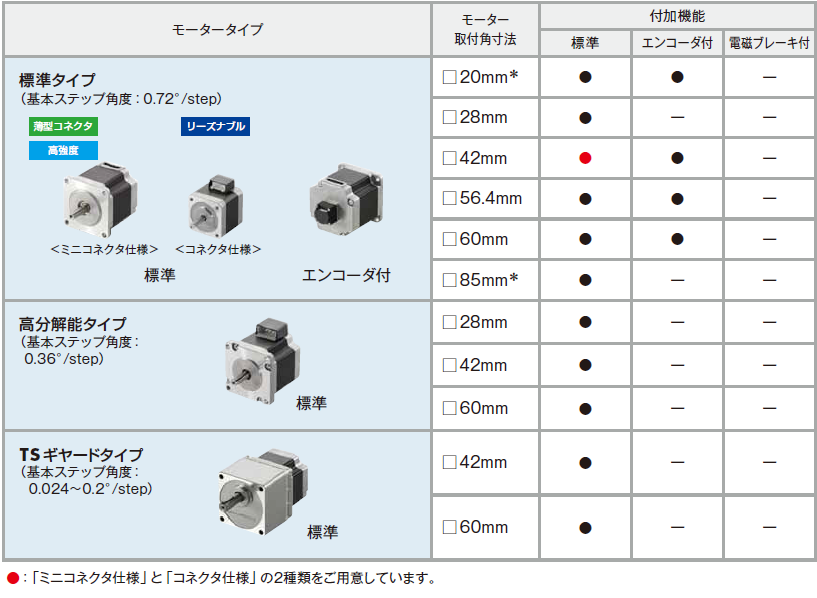

ラインアップ
組み合わせドライバ（別売）
