オリエンタルモーター Lシリーズ ACスピードコントロールモーター

【特徴】
・最高速度50mm/s
・最大可搬重量67kg
・高荷重ストローク
・ストローク100~1000mm
・デジタル設定・表示
・4速運転設定



特 徴

ラック・ピニオン機構とACスピードコントロールモータを一体化。DSCシリーズを搭載し、リーズナブルに速度制御を実現します。ラック・ピニオンシステムは、モータの回転運動を直線運動に簡単に変換できます。 直動機構部はコンパクトな設計ながら、高強度加工を施していることにより、大きな負荷を搬送することができます。

歯切りシャフトのモータをギヤ（減速部）で受け、さらに、ピニオンギヤからラックへ伝達し、直線動作に変換します。当社のラック・ピニオンシステムを採用することで、自作する場合と比べて使用している部品を削減したり、設計・組み立てにかかる工数を大幅に減らすことができます。

上下駆動を50,850円から実現することができます。 シンプル構造のラック・ピニオンシステムとACスピードコントロールモータの組み合わせで可搬質量6.6～67kgを実現。 リーズナブルな価格で重量物の搬送が可能です。

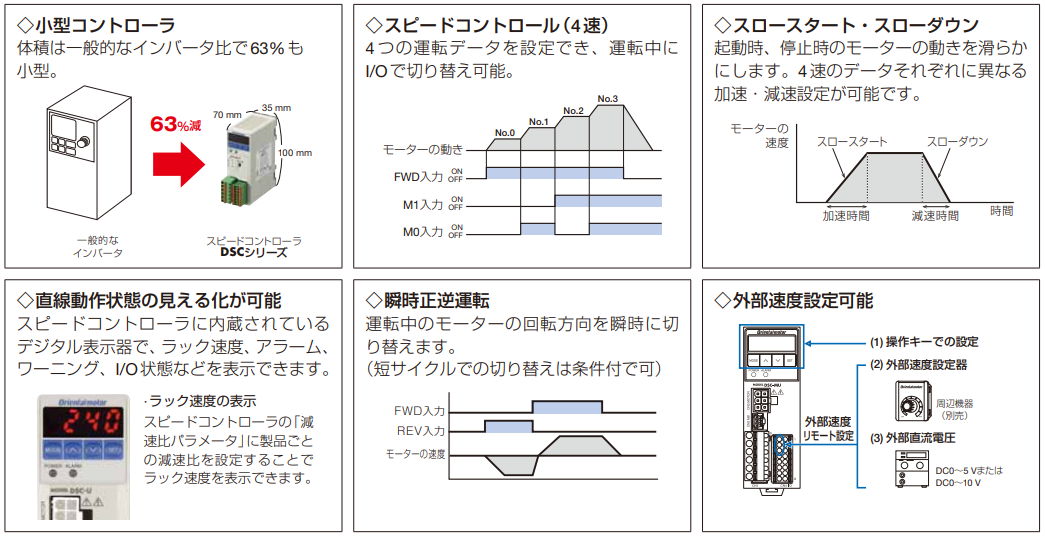

上下運転での速度制御が可能なACスピードコントロールモータ DSCシリーズを搭載。 取付角寸法ごとに3つの可変速度範囲からお選びいただけます。

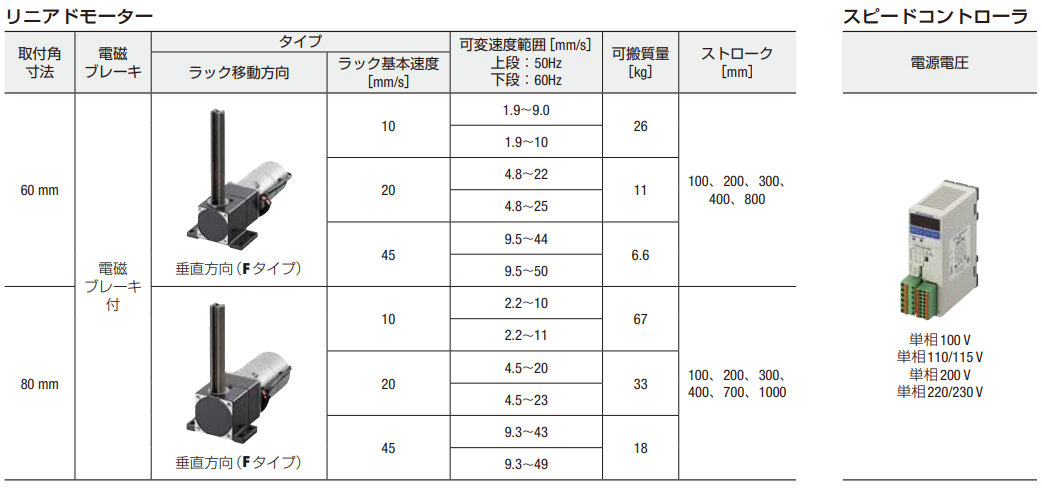

ラインアップ

「リニアドモータ」「ドライバ」「接続ケーブル」 のそれぞれが別手配です。組み合わせてお求めになれます。
（「スペックで絞り込む」から画面遷移すると、リニアドモータ、スピードコントローラ、接続ケーブル、それぞれを「＋」でつなげた品名が候補表示されます。）

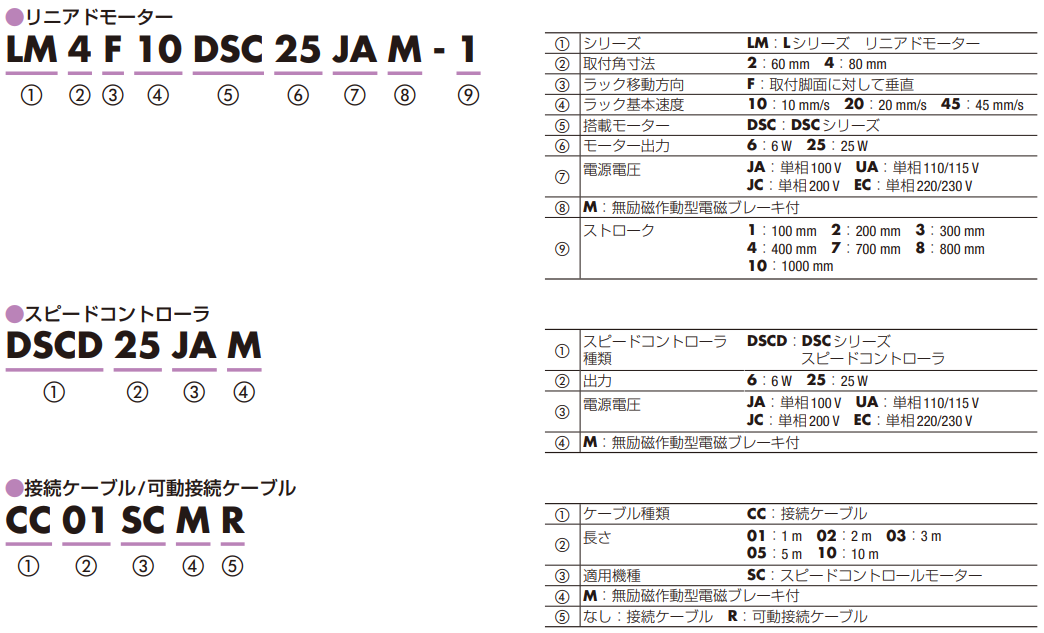

品名の見方
