マシンエンジニアリング カムプッシャー

カムプッシャー POS OSUZOH

ボールネジよりも速く、エアシリンダよりも強く、カムの力でオスゾー

軽く回せばカムの力で押付け作業を軽快にこなします。
「オスゾー」は長年培われてきたカムとステッピングの技術を融合させ、高速ワークアプローチと力強く押付ける動作を、
モータを一定回転させるだけの簡単制御で実現します。さらに手動運転もでき利便性が向上します。製造現場や生産装置に
是非ご活用ください。



手動ハンドル(入力軸)を矢印方向へ回せば、プッシャーがスムーズでスピーディに動き出し、途中からスローで力強く
終端まで移動します。ハンドルを逆転させると、バネの力によりプッシャーが上昇します。

特徴

高速作業:高速作業の場合、ボールネジはリードが固定なので、回転 数を上げて対応しますがそれ にも限界があります。 カム式はカムに時間と変位を設定できるので、モータは簡単制御で高速でアプローチさせて 押付け動作を実現します。

小型モータで大きな推力:30mmストロークモデ ル(φ80相当)は エアシリンダでは 0.4MPa の加圧で 2000Nの加圧ですが、 オスゾーは電動モータで3000Nの加圧となり省スペース・省エネに貢献します。

ストロークバリエーションは20mmと30mmの2種類です。

ダミーイメージ

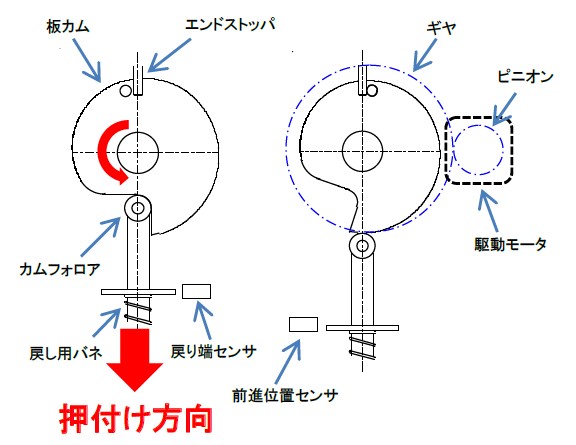

低衝撃とストローク微調整を重視。 単純な往復制御で実現するメカニズムです。
※戻り端センサによる原位置確認を必ずおこなってください。
手動ハンドルで、お試し運転から使えてヘッドの芯合 わせやツールの確認が迅速にできます。
ラック式ハンドプレスに比べ、カムで動作のバラツキを 抑えて安定性に優れた作業を実現します。
モータを回せばカムが加速度をコントロール。所定の位置まで高速でアプローチし、速度を落とし押付け領域(定ピッチ領域)に入り高推力で加圧します。
オプションで金型を持ち上げるバックアップユニットやカム軸に取り付けるフォトセンサ&ドグを 用意しています。



モデルNo. POS08020 POS13030
動作方式 板カム 直動式 (バネ戻し) 板カム 直動式 (バネ戻し)
ストローク(最大) 20mm 30mm
定格荷重 2000N (200kgf) 3000N (300kgf)
位置繰り返し精度(無負荷時) ±0.015mm / ±0.04°(θ) ±0.015mm / ±0.03°(θ)
使用頻度(モータ付最大) 85CPM (ドウェル0.1sec含む) 60CPM (ドウェル0.1sec含む)
リターン力(上昇端/下降端) 18N / 26N 26N / 39N
入力軸許容トルク 0.8N・m(G03は0.5N・m) 3N・m
内部ギヤ比 1/4.235 (17/72) 1/3.619 (21/76)
周囲温度 10~40℃ 10~40℃
潤滑 グリス注入 グリス注入
製品質量  2.8kg/3.0kg (POS08020DM)  7.3kg (POS13030DM)
 2.6kg (POS08020C10)  6.1kg (POS13030C12)
 2.4kg (POS08020)  5.7kg (POS13030)
