防塵・防滴ユニットIP43/IP55

　フィルターメディア除塵率： IP43仕様 48% / IP55仕様 95%

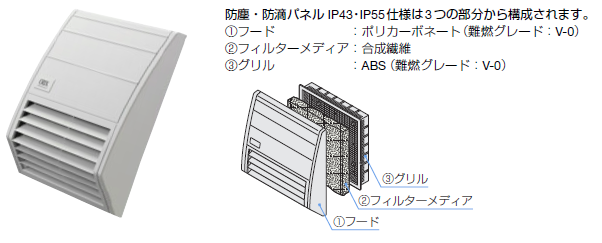

　フード：ポリカーボネート(難燃グレード：V-0)
　フィルターメディア：合成繊維 / グリル：ABS(難燃グレード：V-0)
　マウンティングフレーム：ABS(難燃グレード：V-0）
　ファンフレーム：アルミダイカスト /  羽根：ポリカーボネート(難燃グレード：V-0)
　過熱保護：インピーダンスプロテクト
　フィンガーガード：鉄線

仕 様

搭載ファン：☐92mm×25mm厚

保護等級	風向き	品名	外形寸法	電圧	周波数	電流	入力	回転速度	最大風量	最大静圧	騒音レベル
			幅×高さ mm	V	Hz	A	W	r/min	m3/min	Pa	db(A)
IP43	吐出し	C-MU925S-11-PEG	129×134	単相100	50	0.14	11.2	2600	0.34	41	36
					60	0.13	9.4	3000	0.41	55	40
		C-MU925S-41-PEG		単相200	50	0.1	11.2	2600	0.34	41	36
					60	0.09	9.4	3000	0.41	55	40
	吸込み	C-MU925S-11-PSG	129×134	単相100	50	0.14	11.2	2600	0.4	33	37
					60	0.13	9.4	3000	0.49	44	41
		C-MU925S-41-PSG		単相200	50	0.1	11.2	2600	0.4	33	37
					60	0.09	9.4	3000	0.49	44	41
IP55	吐出し	C-MU925S-11-PEWG	129×134	単相100	50	0.14	11.2	2600	0.16	41	37
					60	0.13	9.4	3000	0.2	55	41
		C-MU925S-41-PEWG		単相200	50	0.1	11.2	2600	0.16	41	37
					60	0.09	9.4	3000	0.2	55	41
	吸込み	C-MU925S-11-PSWG	129×134	単相100	50	0.14	11.2	2600	0.14	31	37
					60	0.13	9.4	3000	0.17	42	41
		C-MU925S-41-PSWG		単相200	50	0.1	11.2	2600	0.14	31	37
					60	0.09	9.4	3000	0.17	42	41

搭載ファン：☐119mm×38mm厚

保護等級	風向き	品名	外形寸法	電圧	周波数	電流	入力	回転速度	最大風量	最大静圧	騒音レベル
			幅×高さ mm	V	Hz	A	W	r/min	m3/min	Pa	db(A)
IP43	吐出し	C-MU1238B-11B-PEMG	157×170	単相100	50	0.21	15.2	2300	0.76	58	38
					60	0.2	14	2500	0.83	61	41
		C-MU1238B-41B-PEMG		単相200	50	0.12	15.2	2300	0.76	58	38
					60	0.11	14	2500	0.83	61	41
		C-MU1238B-11B-PELG	209×226	単相100	50	0.21	15.2	2300	1.21	51	40
					60	0.2	14	2500	1.37	56	41
		C-MU1238B-41B-PELG		単相200	50	0.12	15.2	2300	1.21	51	40
					60	0.11	14	2500	1.37	56	41
	吸込み	C-MU1238B-11B-PSMG	157×170	単相100	50	0.21	15.2	2300	0.71	43	38
					60	0.2	14	2500	0.8	45	40
		C-MU1238B-41B-PSMG		単相200	50	0.12	15.2	2300	0.71	43	38
					60	0.11	14	2500	0.8	45	40
		C-MU1238B-11B-PSLG	209×226	単相100	50	0.21	15.2	2300	1.08	41	40
					60	0.2	14	2500	1.25	46	41
		C-MU1238B-41B-PSLG		単相200	50	0.12	15.2	2300	1.08	41	40
					60	0.11	14	2500	1.25	46	41
IP55	吐出し	C-MU1238B-11B-PEWMG	157×170	単相100	50	0.21	15.2	2300	0.37	60	39
					60	0.2	14	2500	0.41	63	40
		C-MU1238B-41B-PEWMG		単相200	50	0.12	15.2	2300	0.37	60	39
					60	0.11	14	2500	0.41	63	40
		C-MU1238B-11B-PEWLG	209×226	単相100	50	0.21	15.2	2300	0.55	53	38
					60	0.2	14	2500	0.61	56	40
		C-MU1238B-41B-PEWLG		単相200	50	0.12	15.2	2300	0.55	53	38
					60	0.11	14	2500	0.61	56	40
	吸込み	C-MU1238B-11B-PSWMG	157×170	単相100	50	0.21	15.2	2300	0.32	45	40
					60	0.2	14	2500	0.34	47	41
		C-MU1238B-41B-PSWMG		単相200	50	0.12	15.2	2300	0.32	45	40
					60	0.11	14.0	2500	0.34	47	41
		C-MU1238B-11B-PSWLG	209×226	単相100	50	0.21	15.2	2300	0.47	37	38
					60	0.20	14.0	2500	0.52	41	40
		C-MU1238B-41B-PSWLG		単相200	50	0.12	15.2	2300	0.47	37	38
					60	0.11	14.0	2500	0.52	41	40

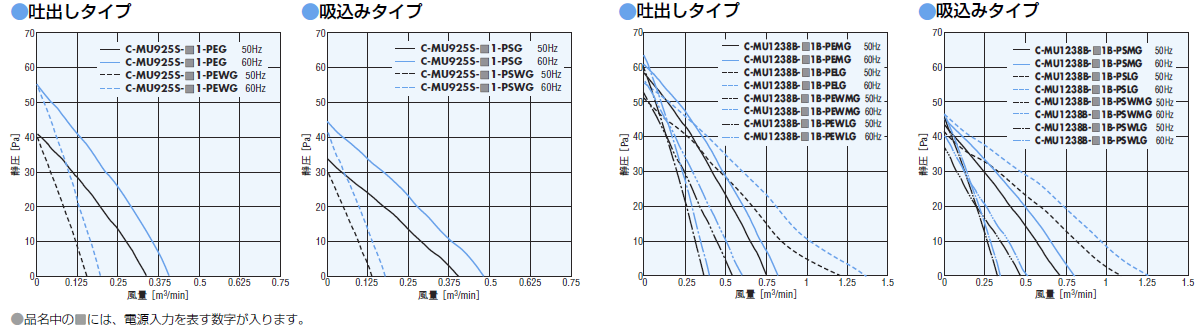

特 性

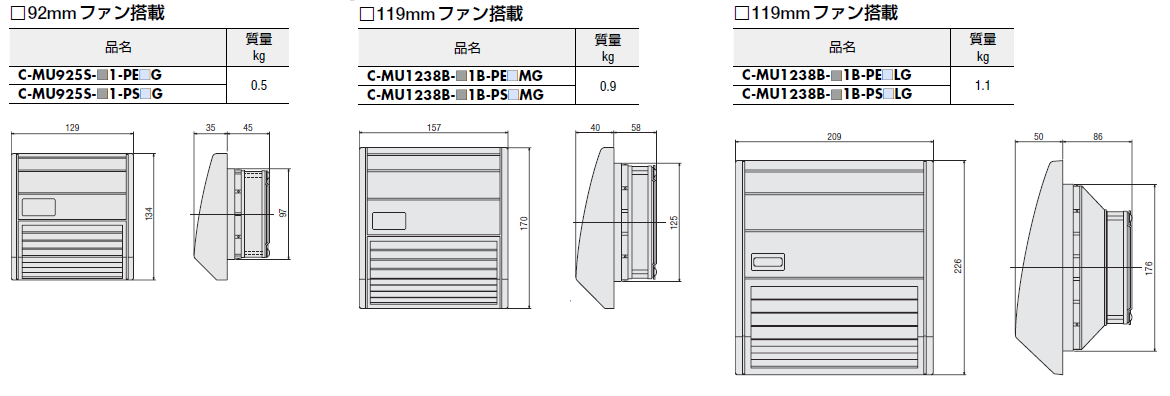

外形図

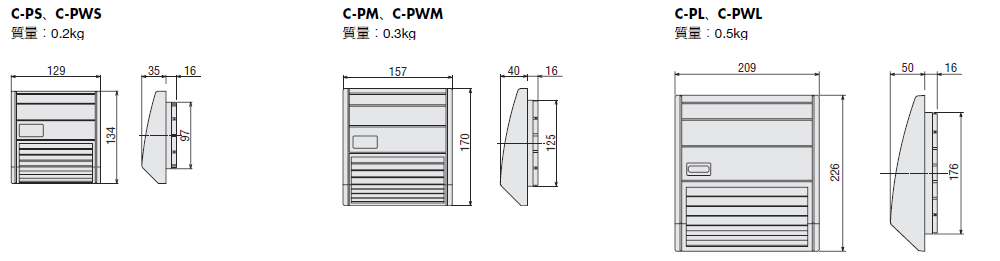

パネル（ファン無し）

保護等級	品番	外形寸法
IP43	C-PS	129×134mm
	C-PM	157×170mm
	C-PL	209×226mm
IP55	C-PWS	129×134mm
	C-PWM	157×170mm
	C-PWL	209×226mm
