加茂精工 TCGランナー
-
加茂精工製のTCGランナー、ハーモニック・ドライブ・システムズ製減速機HPGシリーズ、オリエンタルモーター製αSTEP AZシリーズを組み合わせたラックアンドピニオンです。
・3m以上の長尺移動が可能
・特殊なローラーピニオンにより低発塵
・TCG潤滑供給システムによりメンテナンスフリー
・αSTEP AZシリーズにより原点センサやリミットセンサが不要ですっきりとした配線設計が可能
＼カタログ等のダウンロードはコチラ／ ＼価格や納期に関してはコチラ／
-
【動画でわかる】TCGランナー®
特長

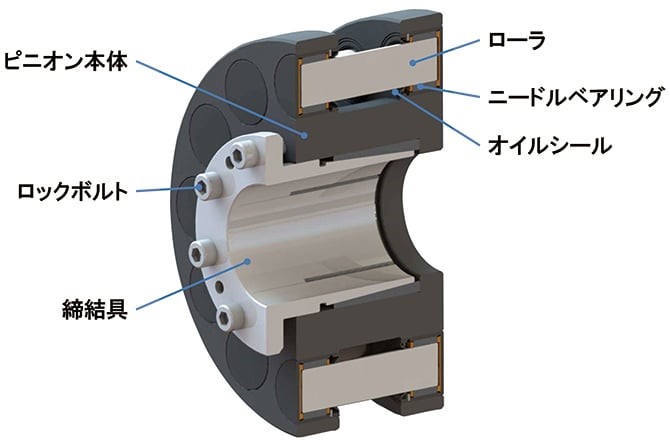

- TCGランナーは、噛合うピニオンのローラとラック歯面との転がり接触により軽快な回転－直線の運動伝達を実現します。本機構では予圧調整により噛合い部のバックラッシを無くすことができ、転がりの接触は金属同士のぶつかり合いによる消耗を極力抑えますので低摩耗・低発塵でありメンテナンス性が良好です。また専用の継ぎ足し治具をご使用いただくことで高精度でラック継ぎ足しが可能ですので長尺での使用が容易に実現できます。

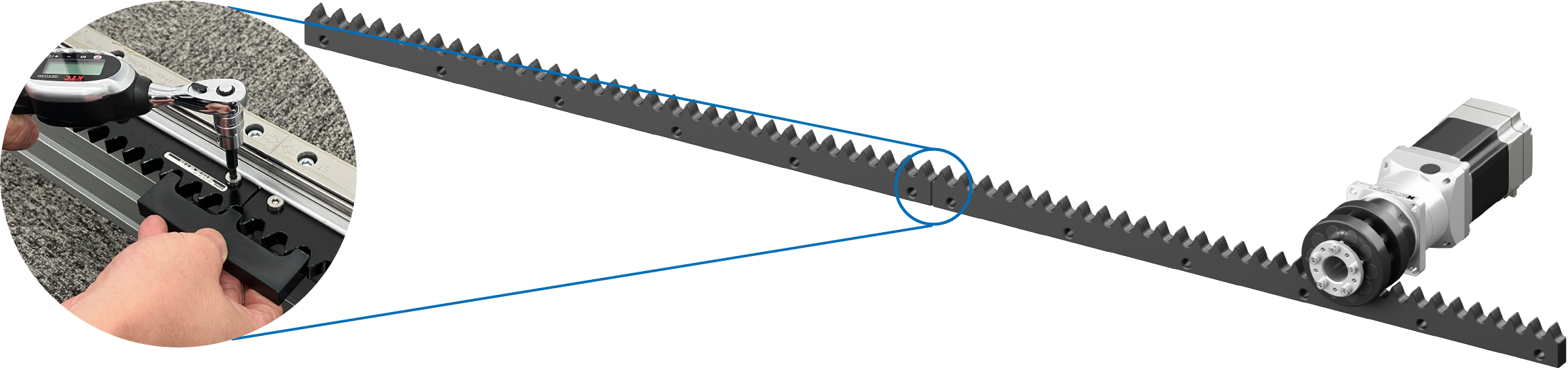

。ロングストローク
ラックを継足すことで長尺が可能。ボールねじでは実現できない3mを超えるような搬送に最適です。
※オプションで継足し治具をご用意低発塵
円滑な転がり接触と回転部が小径低速のため低摩耗で発熱・発塵が微少です。
メンテナンスフリー
TLS（TCG潤滑供給システム）との組み合わせにより、給油一切不要の完全メンテナンスフリーを実現します。

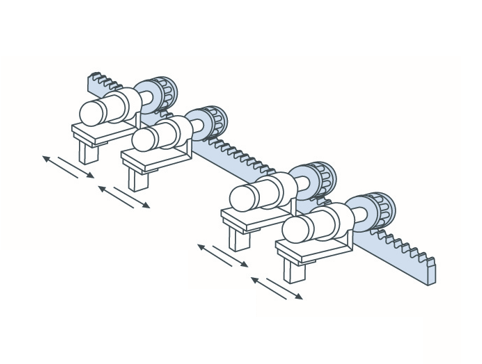

マルチスライダ
マルチスライダ方式により、長尺軸上に複数ヘッドを配置し独立制御が可能です。
高速動作と組み合わせることで、多工程の同時並行処理が実現します。
αSTEP AZシリーズ バッテリレスアブソリュートセンサ搭載
駆動モーターはαSTEP AZシリーズを搭載。バッテリレスの機械式アブソリュートセンサを搭載しているため原点センサやリミットセンサが不要ですっきりとした配線設計が可能。ドライバは全世界で使用されている主要なFAネットワークに対応し、装置情報の一元管理、省配線に貢献。AC電源入力ドライバとDC電源入力ドライバを取り備えております。

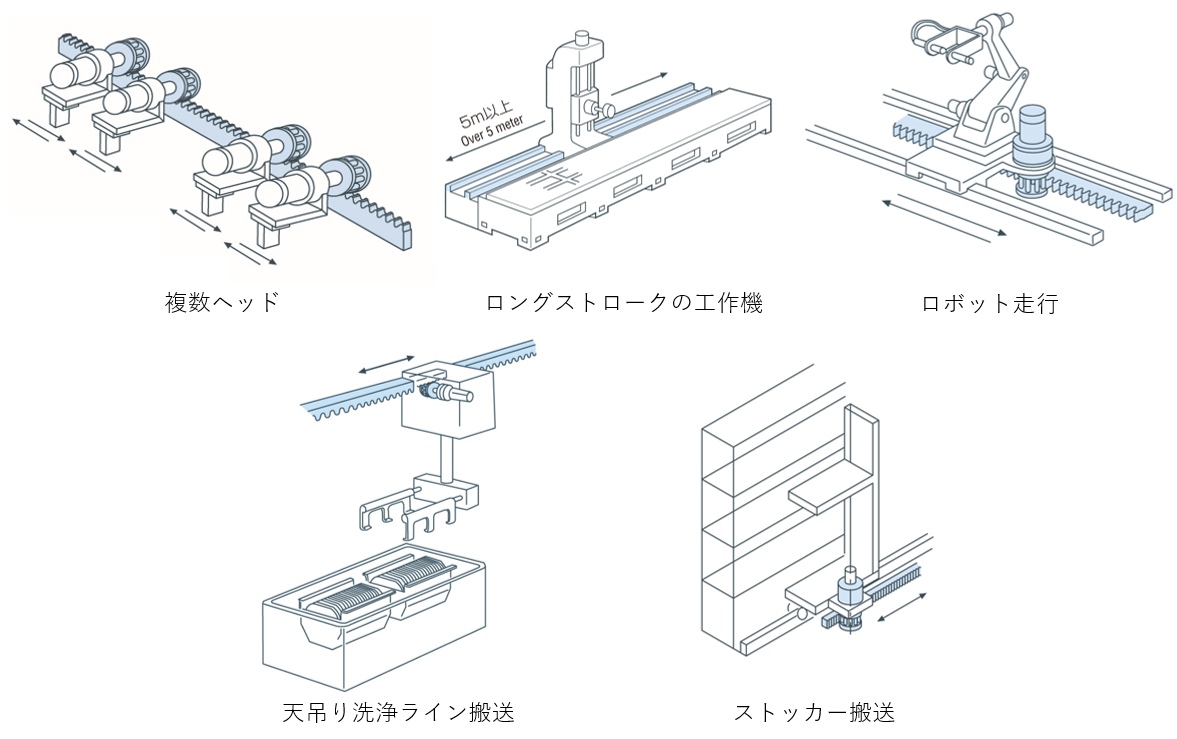

用途例
CADデータ
機種 2D/3DCAD TCGカムラック 加茂精工株式会社ウェブサイトリンク ローラピニオン 加茂精工株式会社ウェブサイトリンク ギヤヘッド STEPファイルリンク モータ（AC電源タイプ） オリエンタルモーター株式会社ウェブサイトリンク モータ（DC電源タイプ） オリエンタルモーター株式会社ウェブサイトリンク 型番等は仕様・外形図集をご確認ください。仕様・外形図集
仕様・外形図集 仕様・外形図集 TCGランナー仕様・外形図集 設置方法、メンテナンス方法等の内容につきましては メーカーサイトにてご確認ください。
モータと組み合わせるドライバ、ケーブル選定にあたってはオリエンタルモーターのWebサイトにてご確認ください。
