[新製品情報]NEXT GTR 新型MIDシリーズ ギアモータ



株式会社ニッセイから、新型MID SERIESが新発売。
ギア取付寸法はそのままに、モータの信頼性向上と海外規格対応(CE/UL/CCC)、ターミナルボックスの使い勝手を改善し
更に使いやすくなりました。

0.2kWはファンレス化により、コンパクトで低騒音

全閉外扇構造から全閉自冷構造(ファンレス)へ変更し、低騒音・コンパクト化を実現しました。
粉塵環境やクリーンルーム環境に最適です。
※ブレーキ付は全閉外扇構造となります

モータ部がコンパクト(従来品と比較_標準モータの例)

L寸法:モータ部長さ
A寸法:ファンカバー幅
J寸法:モータ中心からボックス高さ

出力軸 軸端タップの標準化(平行軸 G3シリーズのみ)

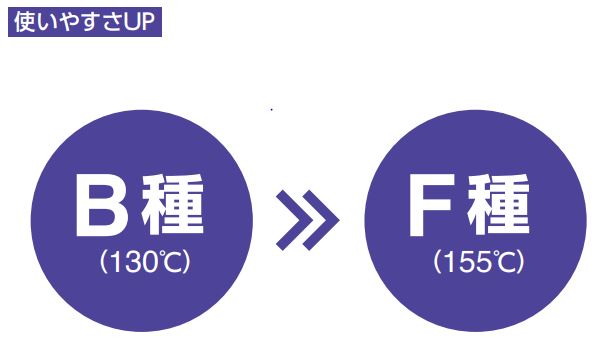

耐熱クラス強化

モータの耐熱クラスをB種(130℃)→F種(155℃)に強化しました。
インバータ使用時の運転範囲拡大に貢献します。

耐サージ性能向上

400V級モータの耐サージ性能を強化したため、インバータ運転時の信頼性が向上しました。

ターミナルボックス穴位置が変更可能

リード線の取り出し口方向が自由に変更できるため、設置場所での急な取り付け位置変更にも便利です。



配線部クリアランス拡大

スペースが広く、ストレートに配線可能なため、作業しやすい構造になりました。



オプション品について

モーター後部のエンコーダや強制ファンが選択可能です。軸延長は特注対応です。

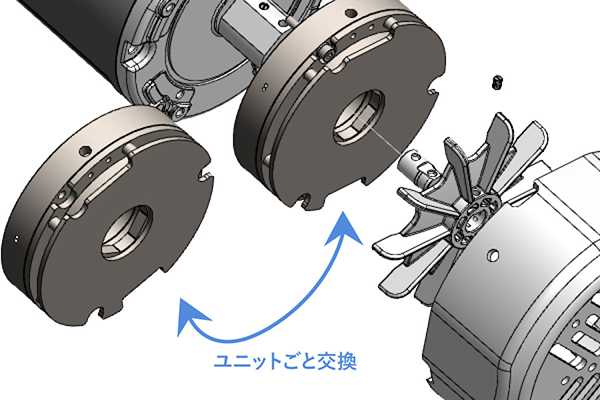

また、ブレーキ部のユニット交換が可能です。
複板式ブレーキを採用しており、従来品に比べてブレーキ消費電力が最大40%低減しました。



グローバル対応

複数の海外規格に対応しています。
また、三相インダクションモータ0.75kW以上は海外各国の高効率認証にも対応しています。

モータ種類 海外規格 高効率認証
対応規格 0.1kW    -
0.2kW
0.4kW
0.75kW
1.5kW
2.2kW

動画


 リニューアルポイント                従来品からの変更点

種類と価格

ギアモータの種類 減速比 ギアモータの仕様 WEBショップ
販売価格

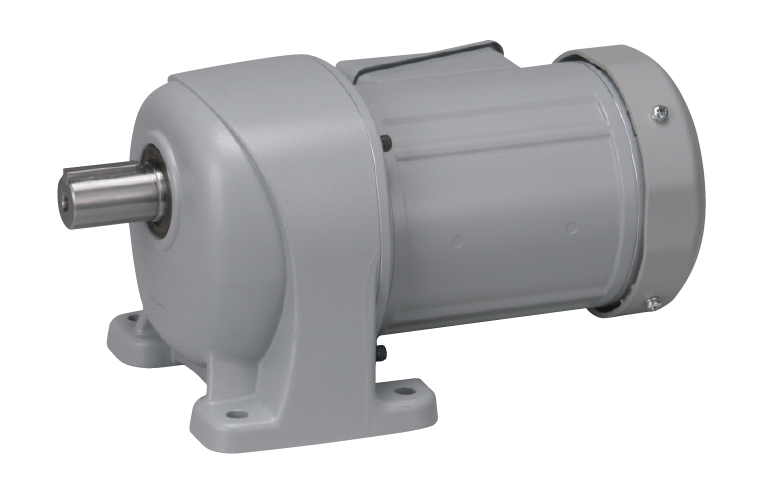

平行軸 G3

5~1200

  • 出力:0.1k~2.2kW
  • 電源仕様:三相入力
  • モータ種類
    ・標準モータ
    ・標準モータ ブレーキ付
    ・防水モータ
    ・防水モータ ブレーキ付

17,290円~

オリエンタルモーターWEBショップへ
移動する»

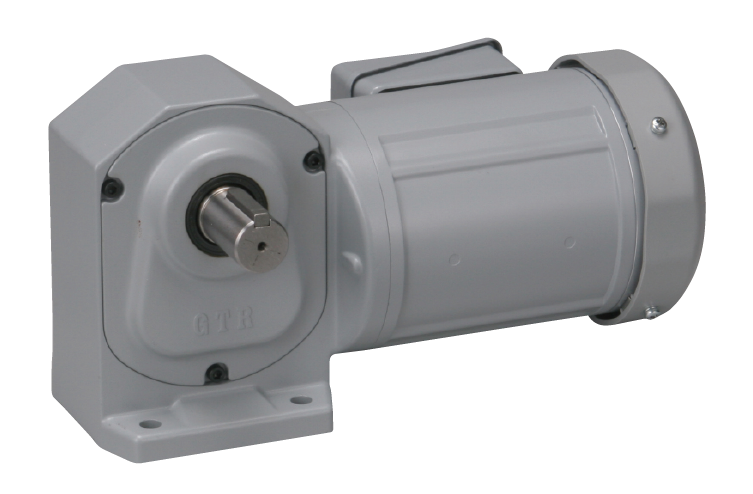

直交軸 H2
5~1500

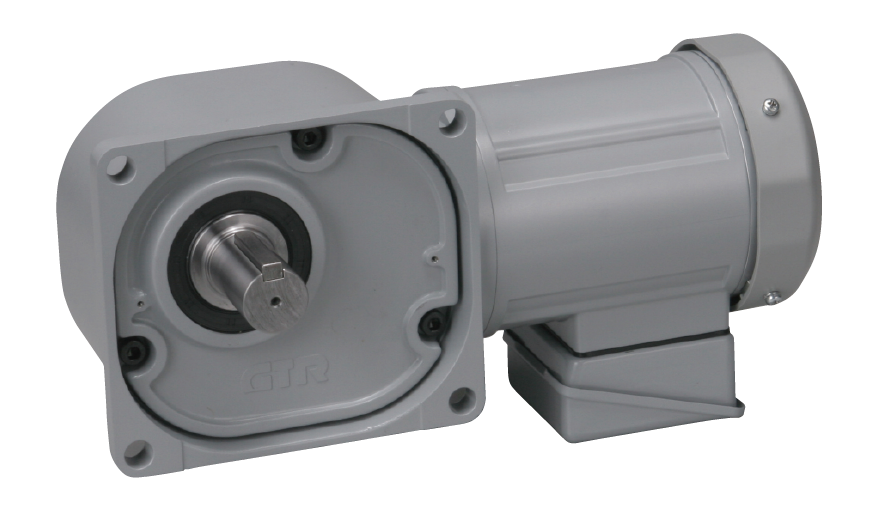

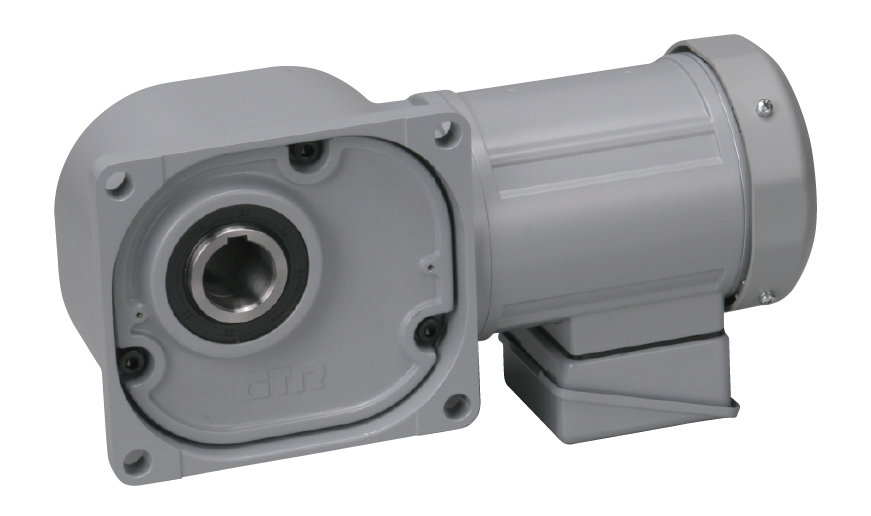

中空軸/中実軸 F
5~1500

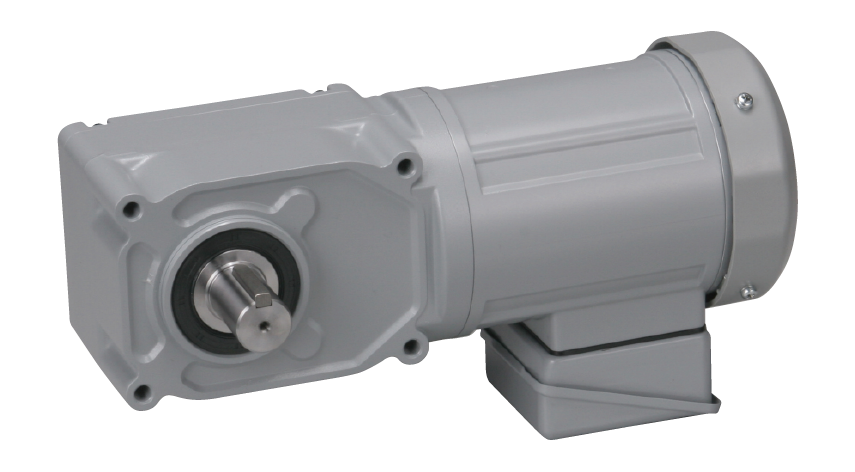

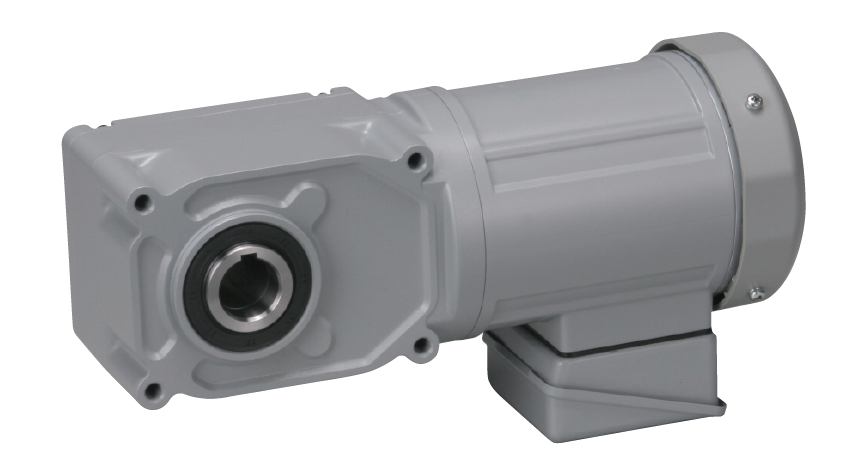

同心中空軸/中実軸 F3
5~240

カタログPDF

株式会社ニッセイ
MID SERIES インダクションギアモータ
NEXT GTR 0.1kW-2.2kW カタログPDF
