AZシリーズ、AZXシリーズ用データ設定パネル
αSTEP AZシリーズ、サーボモーターAZXシリーズ専用の プログラマブル表示器です。データ設定パネルには 運転画面 / モニタ画面 / パラメータ画面が、予めインストールされているので、接続するだけで直ぐにモータを動かすことができます。この設定パネルがあれば ドライバに 格納されている運転データ、パラメータの設定・変更が簡単におこなえます。
＜製造元＞
タッチパネル：シュナイダーエレクトリックホールディングス株式会社
ソフトウェア：オリムベクスタ株式会社
仕 様
| 品名 | V4116T-AZ | V4114T-AZX | |
| 仕様 | 表示デバイス | TFTカラーLCD | |
| 表示サイズ | 4.3型ワイド | ||
| 解像度 | 480×272ドット | ||
| 定格電圧 | DC12~24V | ||
| 消費電力 | 3.6W以下 | 3.9W以下 | |
| 使用温度 | 0~50℃ | ||
| インターフェース | RS422/485 | イーサネット （10BASE-T/100BASE-TX) |
|
| 最大接続台数 | AZシリーズ15台 | AZXシリーズ4台＋AZシリーズ4台 | |
| 外形寸法 | W:124.9mm H:90.4mm D:38.8mm | ||
| パネルカット | W:112.5mm H:77.5mm | ||
| 機能 | 日本語/英語表示切替 | - | 〇 |
| 運転データ設定 | 〇 | 〇 | |
| イベント設定 | 〇 | 〇 | |
| 運転データ拡張用設定 | 〇 | 〇 | |
| パラメータ設定 | 〇 | 〇 | |
| 位置決め運転 | 〇 | 〇 | |
| 連続運転/ティーチング運転 | 〇 | 〇 | |
| ステータスモニタ | 〇 | 〇 | |
| アラーム履歴 | 〇 | 〇 | |
| メンテナンス | 〇 | 〇 | |
| 対応製品 | ・AZシリーズ 位置決め機能内蔵タイプ ・AZシリーズ RS-485通信付きパルス列入力タイプ ・上記AZシリーズ搭載のアクチュエータ製品(Lシリーズはmm設定の推奨外です) |
・AZXシリーズ ・AZシリーズ EtherNet/IPタイプ |
|
| 取扱説明書 | 取扱説明書 | 取扱説明書（準備中） | |

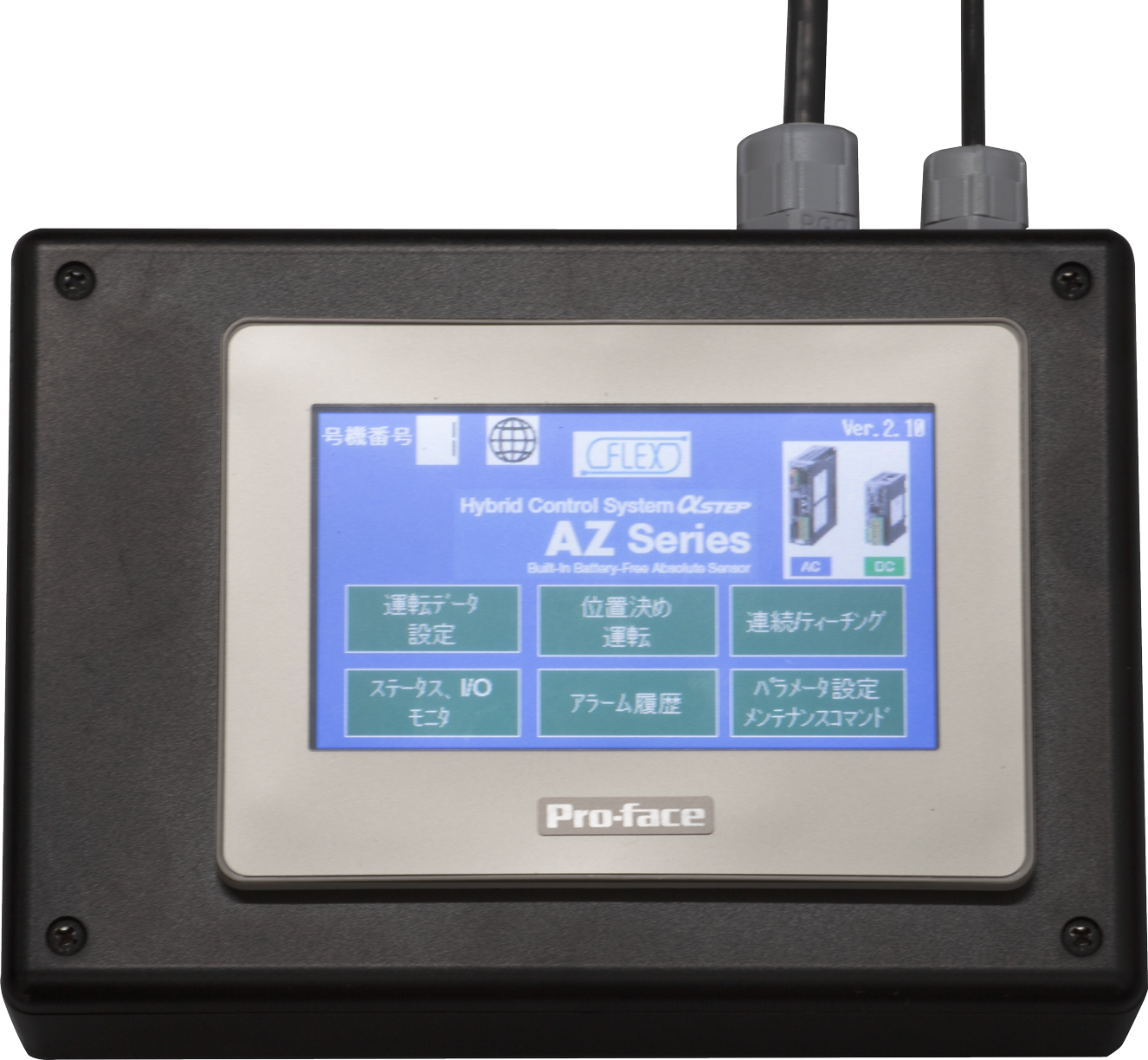

データ設定パネル用BOXキット
AZ用データ設定パネルV4116T-AZ用のBOXキットです。 お客様組付けによりペンダントのように使用していただけます。
V4116T-AZ、通信ケーブルCC□□FLT（□□：02(2m)または05(5m)）、長さを合わせたDC24V電源用ケーブルを用意していただき、BOXに組み込んで使用できます。
※DC24V電源用ケーブルは、3芯Φ3－7mmで、外部電源に接続をしてください。 電源容量0.2A です。
