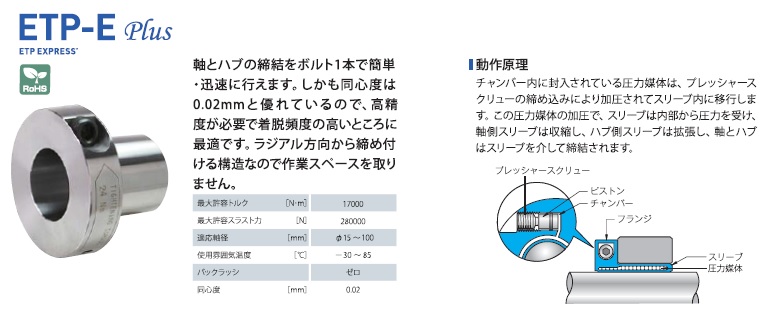

摩擦式締結具

ダミーイメージ

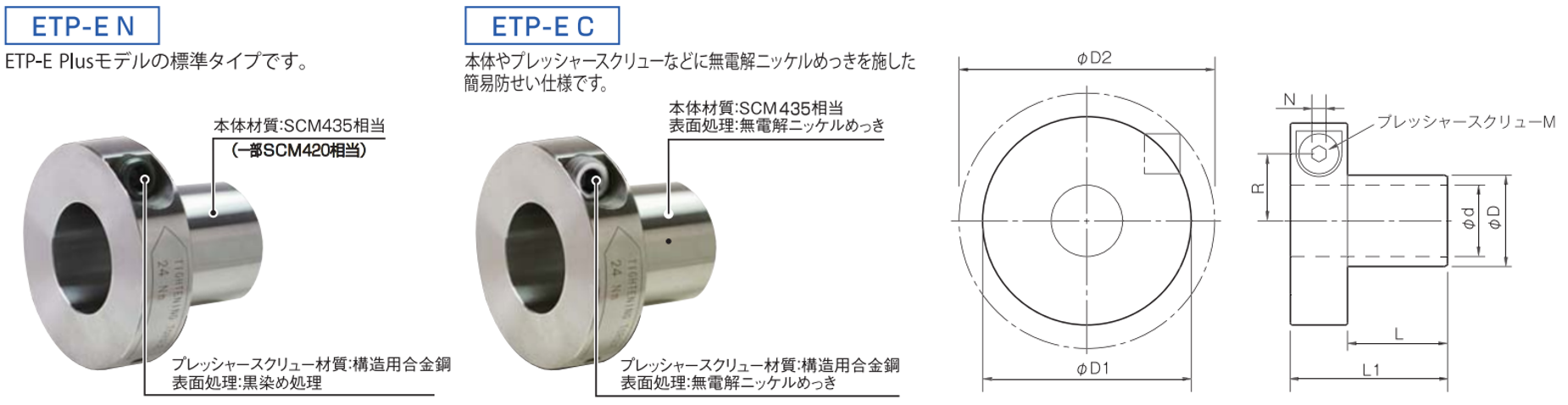

ラインアップ/寸法



品名クリックで価格・納期をご確認いただけます。

品名 タイプ 許容トルク
(N・m)
軸内径
(d)
軸外径
(D)
D1 D2 L L1 R
ETP-E-015-NH 標準 h7軸 46 15 18 46 50 23 37 15.1
ETP-E-019-NH 標準 h7軸 85 19 23 50.5 55 25 39 17.4
ETP-E-020-NH 標準 h7軸 110 20 24 51.5 56 27 41 18
ETP-E-022-NH 標準 h7軸 130 22 27 55.5 61 29 43 19.3
ETP-E-024-NH 標準 h7軸 190 24 29 57.5 63 30 44 20.3
ETP-E-025-NH 標準 h7軸 230 25 30 58 63 32 46 20.8
ETP-E-028-NH 標準 h7軸 280 28 34 63 70 34 48 22.6
ETP-E-030-NH 標準 h7軸 380 30 36 64.5 71 36 50 23.6
ETP-E-032-NH 標準 h7軸 440 32 39 68.5 78 38 52 24.8
ETP-E-035-NH 標準 h7軸 640 35 42 73 86 41 55 26.4
ETP-E-038-NH 標準 h7軸 890 38 46 84.5 92.5 47 67 31
ETP-E-040-NH 標準 h7軸 1100 40 48 86.5 94 50 70 32
ETP-E-042-NH 標準 h7軸 1100 42 51 89 96.5 50 70 33.2
ETP-E-045-NH 標準 h7軸 1400 45 54 93 101 52 72 34.8
ETP-E-048-NH 標準 h7軸 1700 48 59 97 104 53 73 36.8
ETP-E-050-NH 標準 h7軸 1900 50 60 98.5 106 54 74 37.5
ETP-E-055-NH 標準 h7軸 2400 55 67 106 116 59 79 40.5
ETP-E-060-NH 標準 h7軸 3300 60 73 115.5 123.5 63 83 43.3
ETP-E-019-NK 標準 k6軸 85 19 23 50.5 55 25 39 17.4
ETP-E-022-NK 標準 k6軸 130 22 27 55.5 61 29 43 19.3
ETP-E-024-NK 標準 k6軸 190 24 29 57.5 63 30 44 20.3
ETP-E-028-NK 標準 k6軸 280 28 34 63 70 34 48 22.6
ETP-E-032-NK 標準 k6軸 440 32 39 68.5 78 38 52 24.8
ETP-E-038-NK 標準 k6軸 890 38 46 84.5 92.5 47 67 31
ETP-E-042-NK 標準 k6軸 1100 42 51 89 96.5 50 70 33.2
ETP-E-048-NK 標準 k6軸 1700 48 59 97 104 53 73 36.8
ETP-E-055-NK 標準 k6軸 2400 55 67 106 116 59 79 40.5
ETP-E-015-CH 簡易防錆 h7軸 34 15 18 46 49 23 37 15.1
ETP-E-019-CH 簡易防錆 h7軸 63 19 23 50.5 53 25 39 17.4
ETP-E-020-CH 簡易防錆 h7軸 82 20 24 51.5 55 27 41 18
ETP-E-022-CH 簡易防錆 h7軸 97 22 27 55.5 61 29 43 19.3
ETP-E-024-CH 簡易防錆 h7軸 142 24 29 57.5 63 30 44 20.3
ETP-E-025-CH 簡易防錆 h7軸 172 25 30 58 63 32 46 20.8
ETP-E-028-CH 簡易防錆 h7軸 210 28 34 63 70 34 48 22.6
ETP-E-030-CH 簡易防錆 h7軸 285 30 36 64.5 71 36 50 23.6
ETP-E-032-CH 簡易防錆 h7軸 330 32 39 68.5 78 38 52 24.8
ETP-E-035-CH 簡易防錆 h7軸 480 35 42 73 86 41 55 26.4
ETP-E-038-CH 簡易防錆 h7軸 667 38 46 84.5 90 47 67 31
ETP-E-040-CH 簡易防錆 h7軸 825 40 48 86.5 92 50 70 32
ETP-E-042-CH 簡易防錆 h7軸 825 42 51 89 94 50 70 33.2
ETP-E-045-CH 簡易防錆 h7軸 1050 45 54 93 101 52 72 34.8
ETP-E-048-CH 簡易防錆 h7軸 1275 48 59 97 104 53 73 36.8
ETP-E-050-CH 簡易防錆 h7軸 1425 50 60 98.5 106 54 74 37.5
ETP-E-055-CH 簡易防錆 h7軸 1800 55 67 106 116 59 79 40.5
ETP-E-060-CH 簡易防錆 h7軸 2475 60 73 115.5 133 63 83 43.3
ETP-E-019-CK 簡易防錆 k6軸 63 19 23 50.5 53 25 39 17.4
ETP-E-022-CK 簡易防錆 k6軸 97 22 27 55.5 61 29 43 19.3
ETP-E-024-CK 簡易防錆 k6軸 142 24 29 57.5 63 30 44 20.3
ETP-E-028-CK 簡易防錆 k6軸 210 28 34 63 70 34 48 22.6
ETP-E-032-CK 簡易防錆 k6軸 330 32 39 68.5 78 38 52 24.8
ETP-E-038-CK 簡易防錆 k6軸 667 38 46 84.5 90 47 67 31
ETP-E-042-CK 簡易防錆 k6軸 825 42 51 89 94 50 70 33.2
ETP-E-048-CK 簡易防錆 k6軸 1275 48 59 97 104 53 73 36.8
ETP-E-055-CK 簡易防錆 k6軸 1800 55 67 106 116 59 79 40.5
