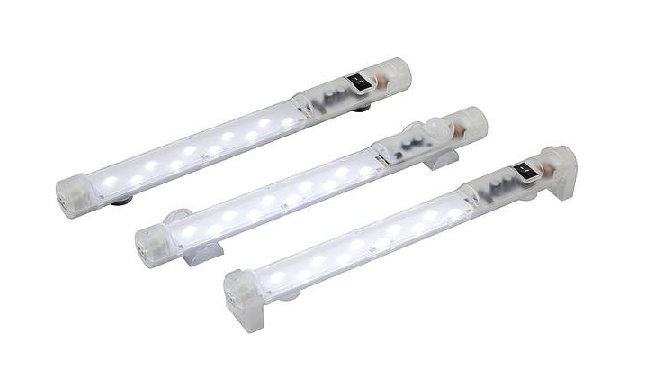

制御盤用LED照明

・ スペースの限られたパネル及び筐体に適しているコンパクトなLED照明です。
・ ACワイドレンジ入力で海外輸出にも対応できます。安心の海外規格認定品です。


・ 取付は固定方法がシンプルなマグネット固定式、ねじ固定式、手で照射方向が調整できる
  クリップ固定式の3種類からお選びいただけます。



ラインアップ

取付方法 品番 販売価格
マグネット固定  02540.0-00-0010 7,820円
ねじ固定(M5)  02540.0-01-0010 7,140円
クリップ固定(M6)  02540.0-03-0010 7,140円

人感センサ(モーションセンサ)タイプをお求めの お客様は、お問い合わせ下さい。

仕様

電源電圧   100-240VAC、50Hz/60Hz
消費電力   最大5W
光度   400Lm 照射角度120°
照明タイプ   LED 昼光色 色温度:6,000K~7,000K
耐用年数   60,000h(周囲温度20℃の時)
接続   2極コネクタ(付属品) 最大2.5A/240VAC
  適用電線:断面積 0.5~1.5㎟、適用ケーブル径:Φ6~7.7㎜
取り付け方法   マグネット固定 / ねじ固定(M5) / クリップ固定(M6)
  ねじ締め付けトルク:最大2Nm
ケース   プラスチック 透明
質量   0.2kg
運転/保存周囲温度   -30℃~+60℃ / -40℃~+85℃
運転/保存周囲湿度   90%RH以下(結露なきこと)
保護等級/絶縁クラス   IP20/Ⅱ(二重絶縁)
認証   ULファイルNo.E234324、VDE

注意)本製品は産業用および機械組み込み用です。その他の用途には使用しないで下さい。

外形図(単位㎜)





    付属品

電源用コネクタ:264057     デイジーチェーン用コネクタ:264058





接続例

付属のコネクタを使用して、最大10台までデイジーチェーン接続する事が出来ます。
